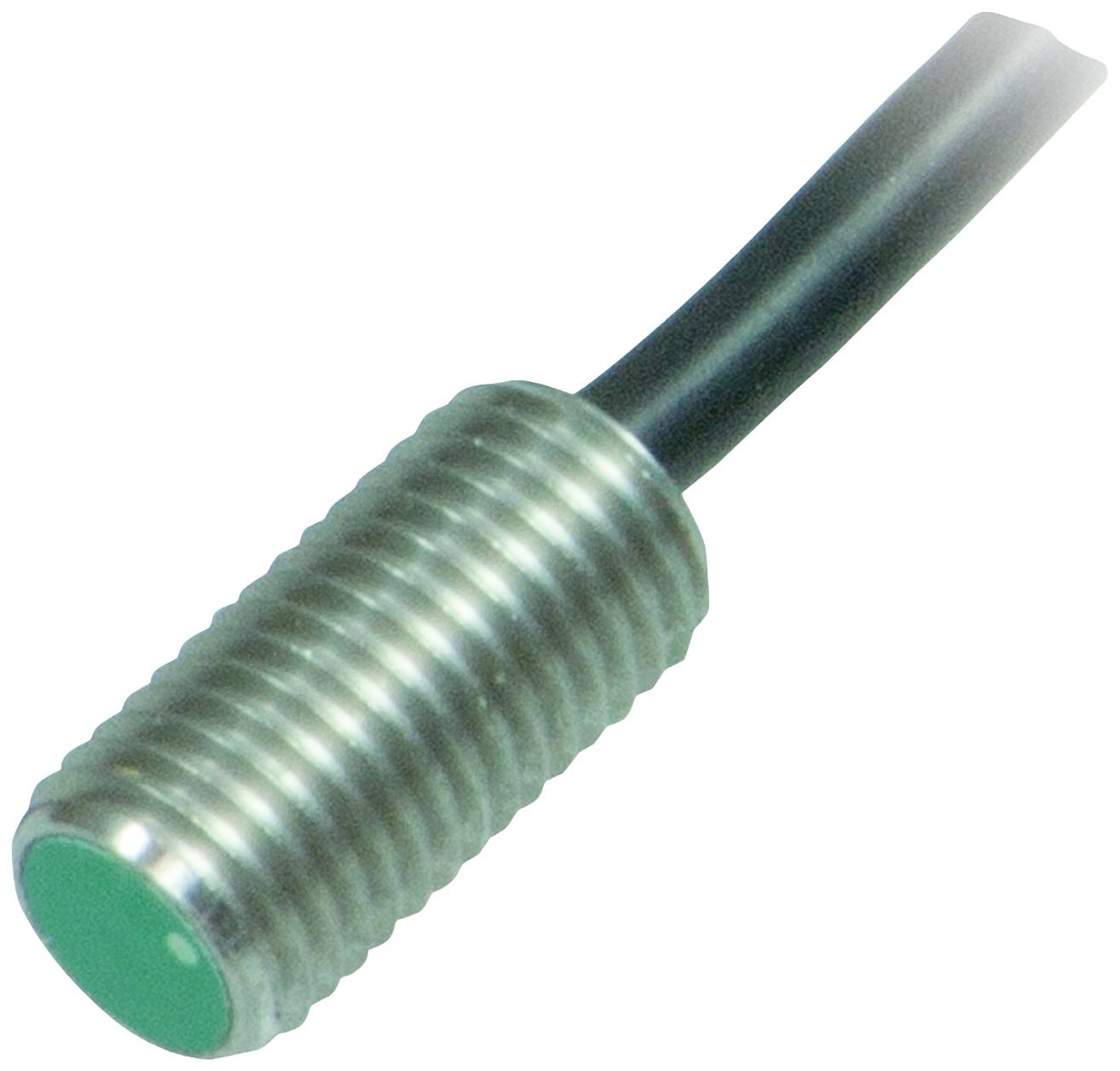

Pepperl+Fuchs Sensor Induktiv NBB2-8GS16-E2-3M-PUR 304615-0074 8 bündig PNP
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor
Betriebsspannung max.
30 V
Kontaktart
1 Schließer
Schaltabstand (max.)
2 mm
Ausgänge
PNP
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (92,43 € / Stück)
92,43 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Induktiver Sensor - Art-Nr. 304615-0074
- Produkt-Art
Sensor
- Typ
NBB2-8GS16-E2-3M-PUR
- Betriebsspannung min.
5 V
- Betriebsspannung max.
30 V
- Betriebsspannungsbereich
5 - 30 V
- Kontaktart
1 Schließer
- Schaltabstand (max.)
2 mm
- Ausgänge
PNP
- Gehäusematerial
Edelstahl V2A
- Ausführung
Induktiv
- Material-Eigenschaft
rostfrei
- Einbauart
bündig
- Baugröße
8
- Anschluss
Kabel
- Kabellänge
3 m
- Besonderheiten
LED-Anzeige
- Min. Temperatur
-40 °C
- Max. Temperatur
85 °C
IP67
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- Schalt-Frequenz
6000 Hz
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2628361 Pepperl+Fuchs Sensor Induktiv NBB2-8GS16-E2-3M-PUR 304615-0074 8 bündig PNP
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2628361 Pepperl+Fuchs Sensor Induktiv NBB2-8GS16-E2-3M-PUR 304615-0074 8 bündig PNP
Beschreibung
Schaltabstand: 2 mm, Einbau: bündig, Schaltfunktion: Schließer (NO), Ausgangstyp: PNP, Betriebsspannung: 5 ... 30 V, Betriebsstrom: 0 ... 100 mA
Ausführung
- Allgemeine Daten
- Schaltfunktion: Schließer (NO)
- Ausgangstyp: PNP
- Schaltabstand: 2 mm
- Einbau: bündig
- Ausgangspolarität: DC
- Gesicherter Schaltabstand: 0 ... 1,62 mm
- Betätigungselement: Baustahl, z. B. 1.0037, S235JR (früher St37-2) | 8 mm x 8 mm x 1 mm
- Reduktionsfaktor rAl: 0,2
- Reduktionsfaktor rCu: 0,1
- Reduktionsfaktor rV2A (1.4301) : 0,55
- Reduktionsfaktor rMs: 0,25
- Ausgangsart: 3-Draht
- Kenndaten
- Betriebsspannung: 5 ... 30 V
- Schaltfrequenz: 0 ... 6000 Hz
- Hysterese: typ. 5%
- Verpolschutz: verpolgeschützt
- Kurzschlussschutz: taktend
- Spannungsfall: ≤ 1,5 V
- Betriebsstrom: 0 ... 100 mA
- Reststrom: 0,01 mA
- Leerlaufstrom: ≤ 10 mA
- Bereitschaftsverzug: ≤ 100 ms
- Schaltzustandsanzeige: LED, gelb
- Kenndaten funktionale Sicherheit
- MTTFd: 960 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Normen- und Richtlinienkonformität
- Normenkonformität
- Normen: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Zulassungen und Zertifikate
- UL-Zulassung: cULus Listed, General Purpose, Class 2 Power Source
- CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
- Umgebungsbedingungen
- Umgebungstemperatur: -40 ... 85 °C (-40 ... 185 °F)
- Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
- Mechanische Daten
- Anschlussart: Kabel PUR , 3 m
- Aderquerschnitt: 0,14 mm2
- Gehäusematerial: Edelstahl 1.4305 / AISI 303 (V2A)
- Stirnfläche: LCP
- Schutzart: IP67
- Kabel
- Kabeldurchmesser: 3,3 mm ± 0,15 mm
- Biegeradius: > 10 x Kabeldurchmesser
- Masse: 58 g
- Allgemeine Informationen
- Lieferumfang: 2 Sechskantmuttern enthalten
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Induktiver Sensor NBB2-8GS16-E2-3M-PUR, Verpackungseinheit: 1 Stk., EAN: 4050143262793
