Pepperl+Fuchs Fabrik Verbindungskabel
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Stecker-Norm
RJ45
Anschlussseite A
M12-Stecker, gerade
Anschlussseite B
RJ45 Stecker
Polzahl
4
8
Datenblatt (PDF)
25 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
158,04 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Verpackungsart
Piece
- Typ
70134550
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Stecker-Norm
RJ45
- Anschlussseite A
M12-Stecker, gerade
- Anschlussseite B
RJ45 Stecker
- Polzahl
4
8
- Kabellänge
15 m
- Mantelmaterial
PUR
- Nennspannung
60 V/DC
- Außen-Ø
6 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Anschluss
M12 Stecker
- Gewinde-Typ Anschlussseite
M12 x 1
- Gewinde-Typ Kabelanschluss und Montage
M12 x 1
- Kodierung
D
- Kontaktoberfläche
Au (Gold)
IP68
IP69
IP20
- Besonderheiten
geschirmt
- Min. Temperatur
-40 °C
- Max. Temperatur
90 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
70134550
- Inhalt
1 St.
- Kabel-Ø
6 mm
- Kabellose Ladefunktion
Nein
- Kabel-Durchmesser (Details)
0.34 mm²
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2630542 Pepperl+Fuchs Fabrik Verbindungskabel
Beschreibung

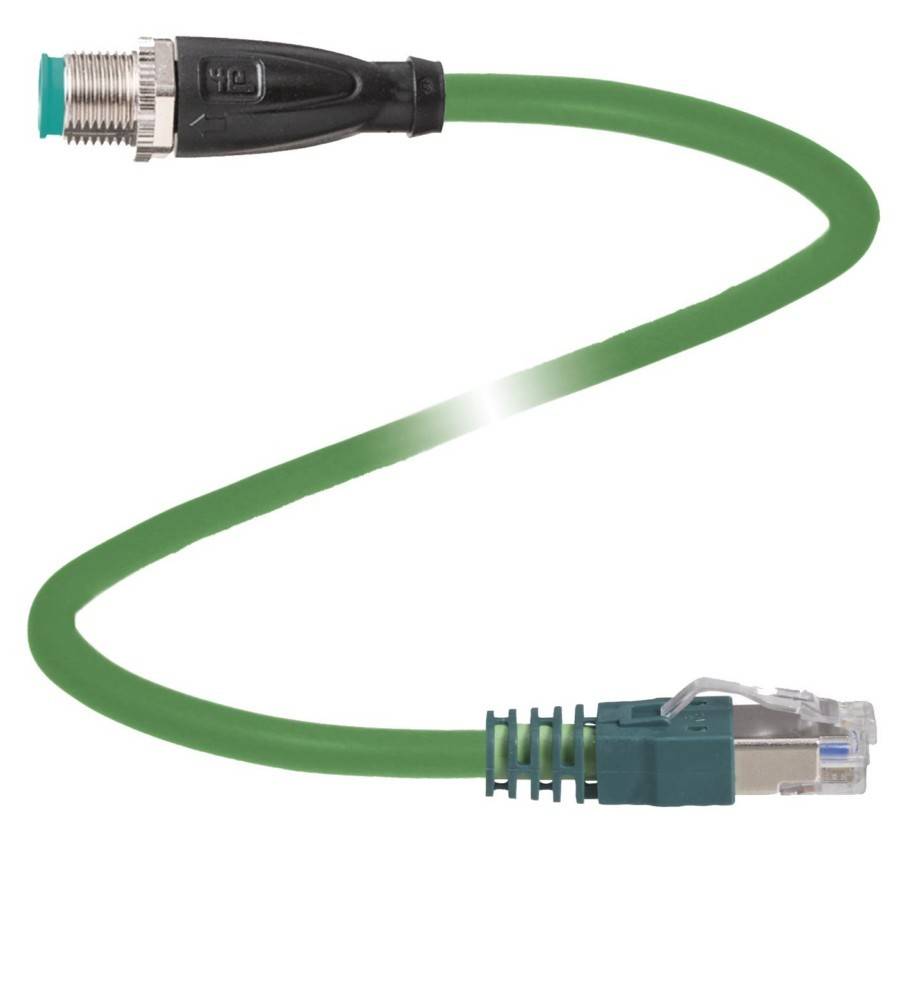

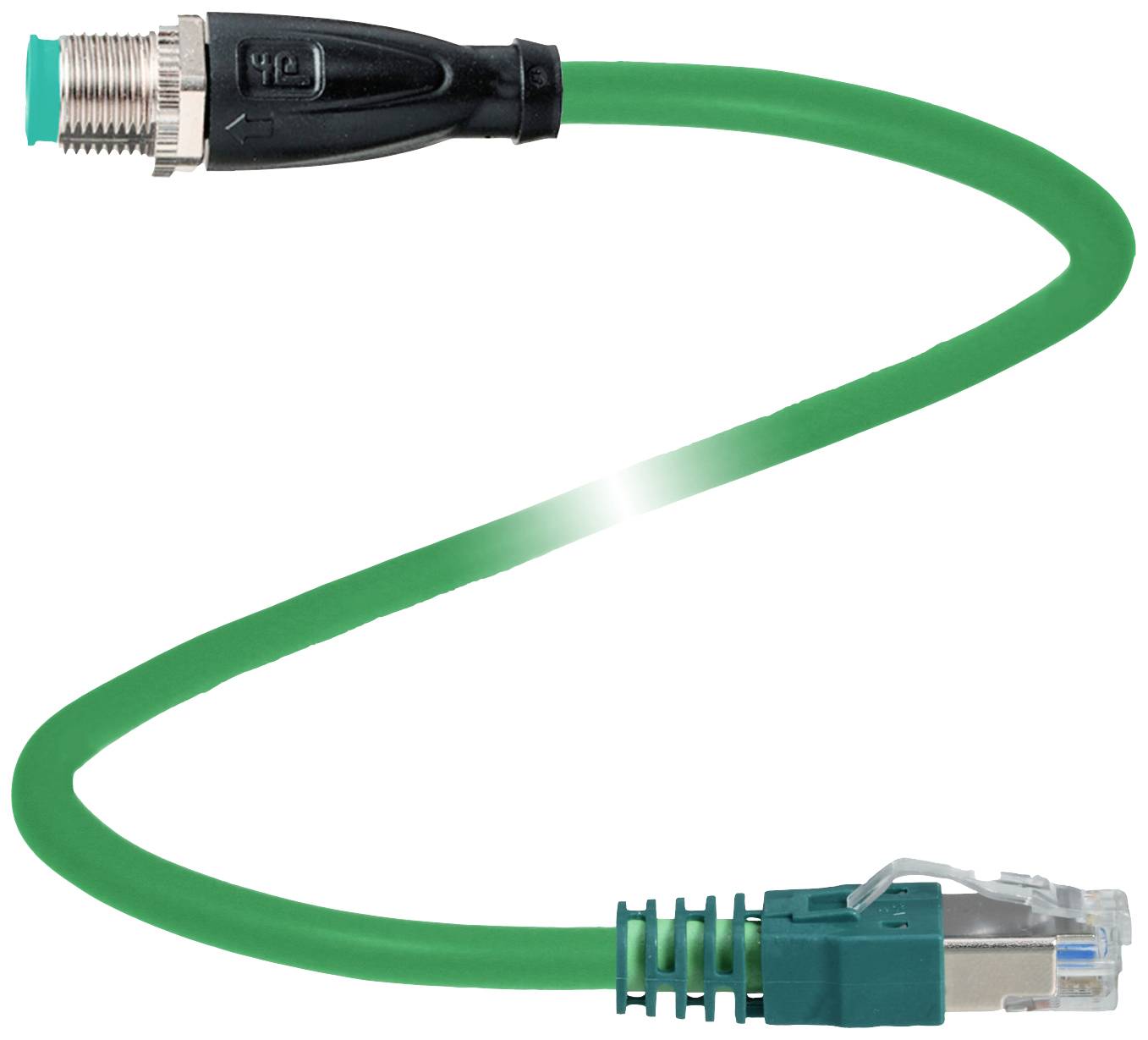

Pepperl+Fuchs Fabrik Verbindungskabel V1SD-G-GN15#70134550
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Pepperl+Fuchs FabrikBezeichnung:Verbindungskabel EthernetTyp:V1SD-G-GN15#70134550Polzahl:4Ausführung elektrischer Anschluss, feldseitig:sonstigeArt des Steckkontaktes, feldseitig:Male (Stecker)Anordnung der Kabelzuführung, feldseitig:geradeAusführung elektrischer Anschluss, gehäuseseitig:M12Art des Steckkontaktes, gehäuseseitig:Male (Stecker)Anordnung der Kabelzuführung, gehäuseseitig:geradeKabellänge:15 mWerkstoff des Kabelmantels:Polyurethan (PUR)Mit LED-Anzeige:nein
Pepperl+Fuchs Fabrik Verbindungskabel V1SD-G-GN15#70134550: weitere Details
Buskabel Ethernet M12-Stecker gerade D-kodiert auf RJ45 Ethernet-kodiert, 4-polig, PUR-Kabel grün, Cat5e, geschirmt, schleppkettentauglich EAN: 4050143451180
Geliefert wird: Pepperl+Fuchs Fabrik Verbindungskabel Ethernet V1SD-G-GN15#70134550, Verpackungseinheit: 1 Stk., EAN: 4050143451180
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Pepperl+Fuchs FabrikBezeichnung:Verbindungskabel EthernetTyp:V1SD-G-GN15#70134550Polzahl:4Ausführung elektrischer Anschluss, feldseitig:sonstigeArt des Steckkontaktes, feldseitig:Male (Stecker)Anordnung der Kabelzuführung, feldseitig:geradeAusführung elektrischer Anschluss, gehäuseseitig:M12Art des Steckkontaktes, gehäuseseitig:Male (Stecker)Anordnung der Kabelzuführung, gehäuseseitig:geradeKabellänge:15 mWerkstoff des Kabelmantels:Polyurethan (PUR)Mit LED-Anzeige:nein
Pepperl+Fuchs Fabrik Verbindungskabel V1SD-G-GN15#70134550: weitere Details
Buskabel Ethernet M12-Stecker gerade D-kodiert auf RJ45 Ethernet-kodiert, 4-polig, PUR-Kabel grün, Cat5e, geschirmt, schleppkettentauglich EAN: 4050143451180
Geliefert wird: Pepperl+Fuchs Fabrik Verbindungskabel Ethernet V1SD-G-GN15#70134550, Verpackungseinheit: 1 Stk., EAN: 4050143451180
Ausführung
- Allgemeine Daten
- Steckverbinder 1
- Anschluss: Stecker
- Bauform: M12
- Ausführung: gerade
- Verriegelung: Schraubverbindung
- Polzahl: 4
- Kodierung: D-kodiert
- Steckverbinder 2
- Anschluss: Stecker
- Bauform: RJ45
- Ausführung: gerade
- Verriegelung: Rastverriegelung
- Polzahl: 8
- Kodierung: EtherNet/IP / PROFINET
- Elektrische Daten
- Betriebsspannung: max. 48 V AC / 60 V DC
- Konformität
- Schutzart: EN 60529
- Steckverbindung: Steckverbinder M12 x 1 : IEC 61076-2-101 | Steckverbinder RJ45 : IEC 60603-7
- Komponentenkategorie: CAT5 (IEC 11801) , CAT5e (IEC 61156-6)
- Entflammbarkeit: IEC 60332-1-2 / UL 2556
- Umgebungsbedingungen
- Umgebungstemperatur
- Steckverbinder 1: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fest verlegt: -30 ... 70 °C (-22 ... 158 °F)
- Kabel, beweglich: -20 ... 70 °C (-4 ... 158 °F)
- Mechanische Daten
- Steckverbinder 1
- Anzugsdrehmoment: 0,6 Nm
- Losrüttelsicherung: vorhanden
- Werkzeugmontage: Längsrändel und Sechskantmutter SW = 14 mm
- Steckzyklen: min. 100
- Schirmung: Schirm an Verschraubung aufgelegt
- Schutzart: IP68 / IP69
- Steckverbinder 2
- Losrüttelsicherung: vorhanden
- Steckzyklen: min. 100
- Schirmung: Schirm an Steckverbinder aufgelegt
- Schutzart: IP20
- Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 5
- Manteldurchmesser: 6 mm
- Biegeradius: > 10 x Leitungsdurchmesser, bewegt | > 8 x Leitungsdurchmesser, fest verlegt
- Mantelhaftsitz: max. 60 N / 100 mm
- Mantelfarbe: grün (ähnlich RAL 6018)
- Aderzahl: 4
- Aderquerschnitt: 0,34 mm2 / 22 AWG
- Adernfarbe: Ader 1-1: gelb | Ader 2-3: weiß | Ader 3-2: orange | Ader 4-6: blau
- Aderaufbau: 7 x 0,254 mm Ø | paarweise verseilt zum Sternvierer
- Schirm: Alu-kaschierte Polyesterfolie | Cu-Geflecht, verzinnt
- Länge: 15 m
- Schleppkettentauglichkeit
- Schleppkettenzyklen: max. 1000000
- Verfahrgeschwindigkeit: max. 3 m/s
- Verfahrweg: max. 5 m
- Beschleunigung: max. 2 m/s2
- Material
- LABS-Freiheit: ja
- Halogenfreiheit: ja
- Steckverbinder 1
- Schraubverbindung: Zink-Druckguss, vernickelt
- Griffkörper: TPU, schwarz
- Kontaktoberfläche: Au
- Entflammbarkeit: V-2
- Steckverbinder 2
- Griffkörper: PA, grün
- Entflammbarkeit: V-0
- Kabel
- Mantel: PUR auf Polyetherbasis
- Aderisolation: PP
- Entflammbarkeit: FT2
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Verbindungskabel Ethernet V1SD-G-GN15#70134550, Verpackungseinheit: 1 Stk., EAN: 4050143451180
