Pepperl+Fuchs Fabrik Stromversorgung kaufen

1/2

Datenblatt (PDF)

Lieferung Fr., 13. Nov.

20 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

268,09 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produkt-Art: Hutschienen-Netzteil (DIN-Rail)

Eingangsspannung (min.): 100 V/AC
100 V/DC

Eingangsspannung (max.): 240 V/AC
150 V/DC

Ausgangsstrom (max.): 5 A

Ausgangsstrom (max.) - gerundet: 5 A

: 120 W

Ausgangsspannung (nom.): 24 V/DC

Abm.: (L x B x H) 102 x 32 x 124 mm

Herst.-Teilenr.: 70103517

Inhalt: 1 St.

Breite: 32 mm

Höhe: 124 mm

Länge: 102 mm

: IP20

Typ: 70103517

Kabellose Ladefunktion: Nein

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2627566 Pepperl+Fuchs Fabrik Stromversorgung

Beschreibung

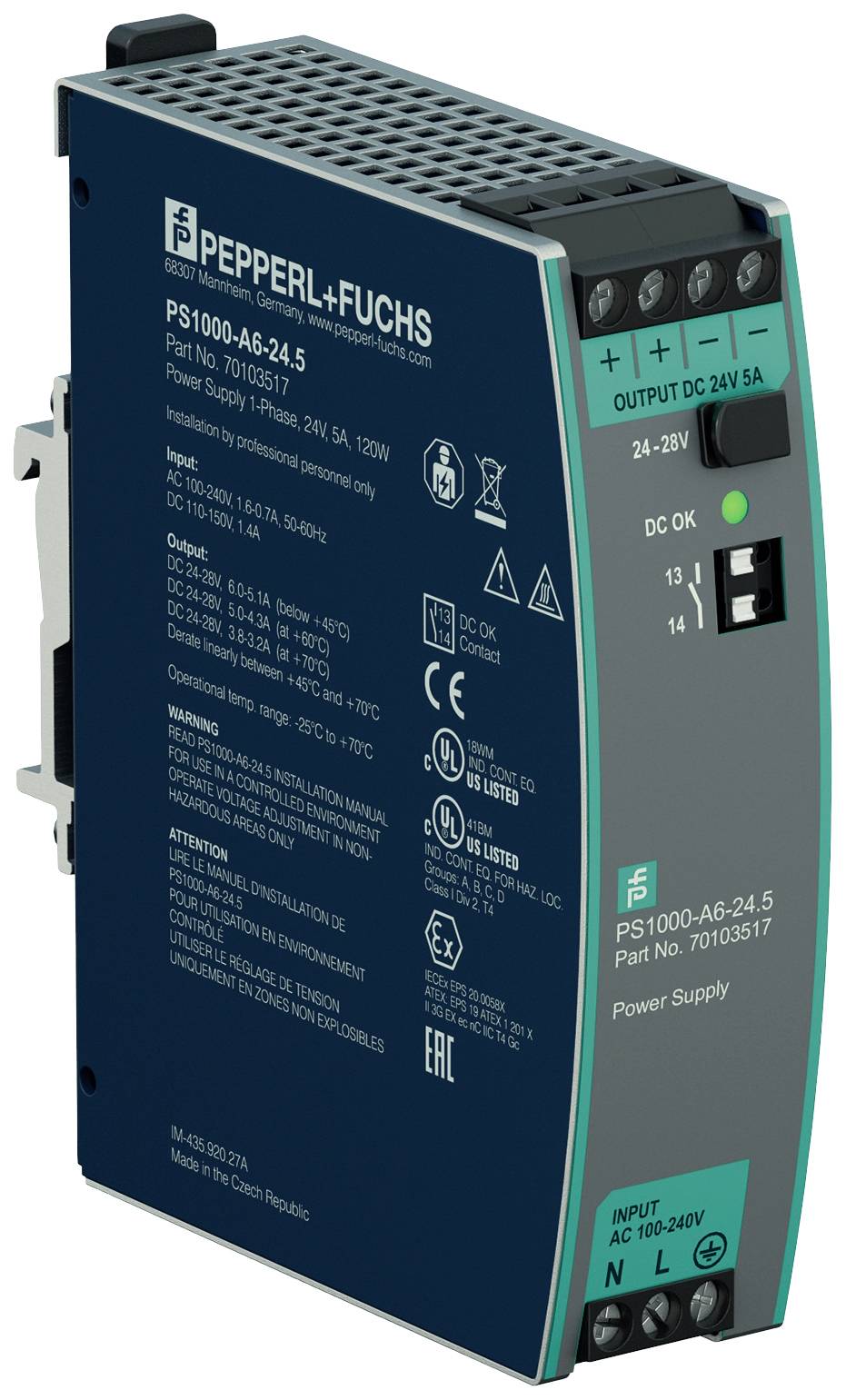

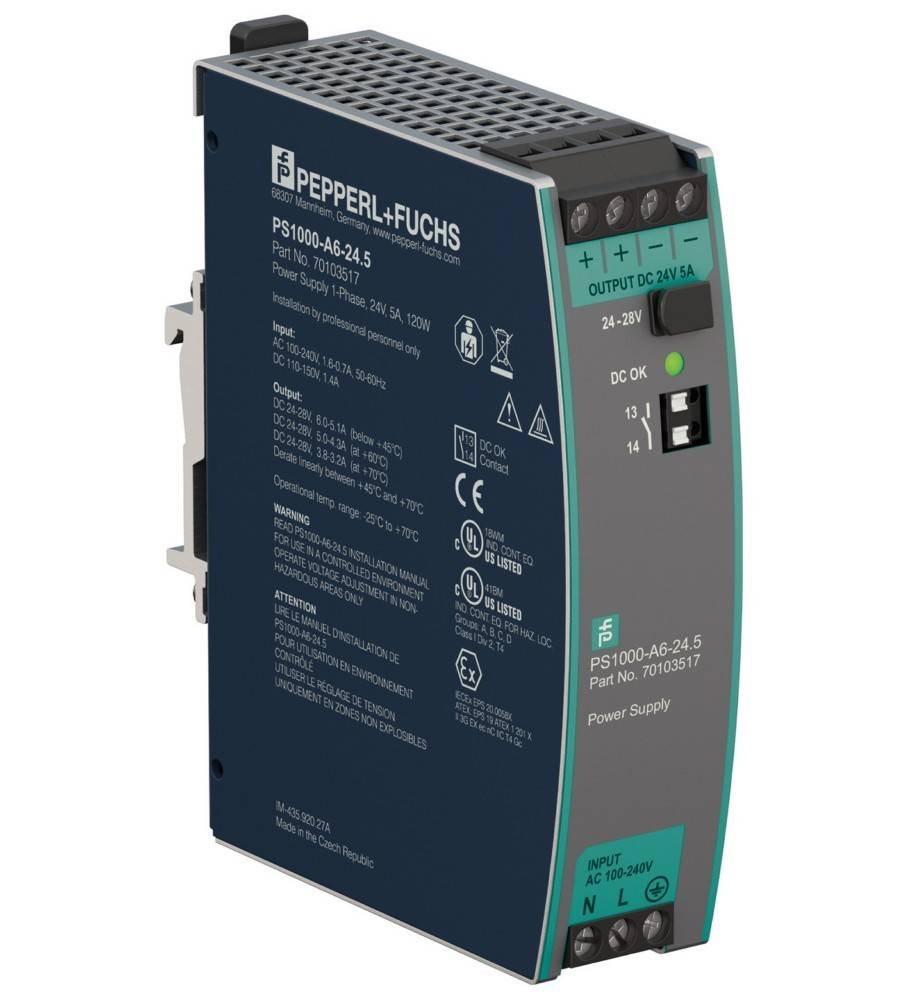

Pepperl+Fuchs Fabrik Stromversorgung PS1000-A6-24.5

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:Pepperl+Fuchs FabrikBezeichnung:Stromversorgung Typ:PS1000-A6-24.5
Pepperl+Fuchs Fabrik Stromversorgung PS1000-A6-24.5: weitere Details
Weitbereichseingang 100 V AC bis 240 V AC, Ausgang 24 V DC, 5 A, 120 W, 1-phasig, Gehäusebreite 32 mm, Wirkungsgrad bis zu 94,3 %, Minimaler Einschaltstromstoß, Relaiskontakt DC OK, Geeignet für die Montage in Zone 2/Div. 2, Gerätetyp: Gerät für Hutschienenmontage, Funktion: Standard, Bemessungsspannung: 24 V DC, Spannungsbereich: 24 ... 28 V DC
Werkseinstellung: 24,1 V EAN: 4050143448807

Geliefert wird: Pepperl+Fuchs Fabrik Stromversorgung PS1000-A6-24.5, Verpackungseinheit: 1 Stk., EAN: 4050143448807

Ausführung

Elektrische Daten
Wirkungsgrad: 93,6 % bei 120 V AC | 94,3 % bei 230 V AC
Verlustleistung: 8,2 W bei 120 V AC | 7,3 W bei 230 V AC
Eingang
Spannungsbereich: 100 ... 240 V AC (-15 %/+10 %), 50 ... 60 Hz (±6 %) | 110 ... 150 V DC (±20 %)
Strom: 1,09 A bei 120 V AC | 0,6 A bei 230 V AC | 1,21 A bei 110 V DC | für geringere Ausgangsströme siehe technische Information
Einschaltstrom: 5 A Spitze bei 120 V AC und Umgebungstemperatur 40 °C (104 °F) | 6 A Spitze bei 230 V AC und Umgebungstemperatur 40 °C (104 °F) | oder | Umgebungstemperatur 25 °C (77 °F)
Leistungsfaktor: 0,98 bei 120 V AC | 0,91 bei 230 V AC
Ausgang
Bemessungsspannung: 24 V DC
Spannungsbereich: 24 ... 28 V DC | Werkseinstellung: 24,1 V
Bemessungsstrom: 5 A
Strom: 6 ... 5,1 A bei Umgebungstemperatur < 45 °C (113 °F) | 5 ... 4,3 A bei Umgebungstemperatur 60 °C (140 °F) | 3,8 ... 3,2 A bei Umgebungstemperatur 70 °C (158 °F) | lineare Leistungsreduktion siehe technische Information
Leistung: 120 W
Welligkeit: max. 50 mV pp
Überbrückungszeit: 35 ms bei 120 V AC | 35 ms bei 230 V AC
Überlastverhalten: Dauerstrom bei Ausgangsspannung > 13 V DC | Hiccup-Verhalten bei Ausgangsspannung < 13 V DC
Kurzschlussstrom: typ. 15 A für 12 ms oder 3 A rms Dauerstrom
Spannungsbegrenzung: typ. 30,5 V DC | max. 32 V DC
Fehlermeldeausgang
Anschluss: Klemmen 13, 14
Ausgangsart: Relaiskontakt DC OK | - Kontakt ist geschlossen, wenn die Ausgangsspannung > 90 % der eingestellten Ausgangsspannung beträgt
Kontaktbelastung: max. 60 V DC/0,3 A ; 30 V DC/1 A ; 30 V AC/0,5 A ohmsche Last | min. 1 mA bei 5 V DC
Galvanische Trennung
Eingang/Ausgang: SELV/PELV
Anzeigen/Einstellungen
Anzeigeelemente: LED grün: Status DC OK | - LED leuchtet, wenn die Ausgangsspannung > 90 % der eingestellten Ausgangsspannung beträgt
Bedienelemente: Potenziometer
Konfiguration: Einstellung der Ausgangsspannung über Potenziometer
Richtlinienkonformität
Elektromagnetische Verträglichkeit
Richtlinie 2014/30/EU: IEC/EN 61000-6-1 , IEC/EN 61000-6-2 , IEC/EN 61000-6-3 , IEC/EN 61000-6-4 , IEC/EN 61000-3-2 , | IEC/EN 61000-3-3
Niederspannung
Richtlinie 2014/35/EU: EN 61010-1
RoHS
Richtlinie 2011/65/EU (RoHS): IEC/EN 63000:2019
Konformität
Schutzart: EN 60529
Schockfestigkeit: EN 60068-2-27
Schwingungsfestigkeit: EN 60068-2-6
Umgebungsbedingungen
Umgebungstemperatur: -25 ... 70 °C (-13 ... 158 °F) , siehe technische Information
Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
Relative Luftfeuchtigkeit: 5 ... 95 %, nicht kondensierend
Schockfestigkeit: 20 g , 11 ms oder 30 g , 6 ms
Vibrationsfestigkeit: 2 ... 17,8 Hz : ± 1,6 mm , 17,8 ... 500 Hz : 2 g
Mechanische Daten
Gehäusematerial: Aluminiumlegierung , verzinkter Stahl
Schutzart: IP20
Anschluss
Eingang/Ausgang: Schraubklemmen | Leitungsquerschnitt: max. 6 mm2 (AWG 20-10) | Leitungsdurchmesser: max. 2,8 mm, inklusive Aderendhülsen | Abisolierlänge: 7 mm | Anzugsdrehmoment: max. 1 Nm
Relaiskontaktausgang: Federklemmen mit Push-In-Anschlusstechnik | Leitungsquerschnitt: max. 1,5 mm2 (AWG 24-16) | Leitungsdurchmesser: max. 1,6 mm, inklusive Aderendhülsen | Abisolierlänge: 7 mm
Masse: ca. 440 g
Abmessungen: 32 x 124 x 102 mm (B x H x T) , ohne Hutschiene
Befestigung: auf 35-mm-Hutschiene nach EN 60715:2001
Daten für den Einsatz in Verbindung mit explosionsgefährdeten Bereichen
ATEX-Zulassung
ATEX-Zertifikat: EPS 19 ATEX 1201 X
ATEX-Kennzeichnung: ATEX II 3G Ex ec nC II T4 Gc
Richtlinienkonformität
Richtlinie 2014/34/EU: EN 60079-0:2018 , EN 60079-7:2015+A1:2018 , EN 60079-15:2010
Internationale Zulassungen
UL-Zulassung: E350173 , E223176
IECEx-Zulassung
IECEx-Zertifikat: IECEx EPS 20.0058X
IECEx-Kennzeichnung: Ex ec nC IIC T4 Gc
Normen: IEC 60079-0:2017 , IEC 60079-7:2017 , IEC 60079-15:2017

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Stromversorgung PS1000-A6-24.5, Verpackungseinheit: 1 Stk., EAN: 4050143448807

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
