Pepperl+Fuchs Fabrik Spannungs-Repeater KFD2-VR4- kaufen

Pepperl+Fuchs Fabrik Spannungs-Repeater KFD2-VR4--0

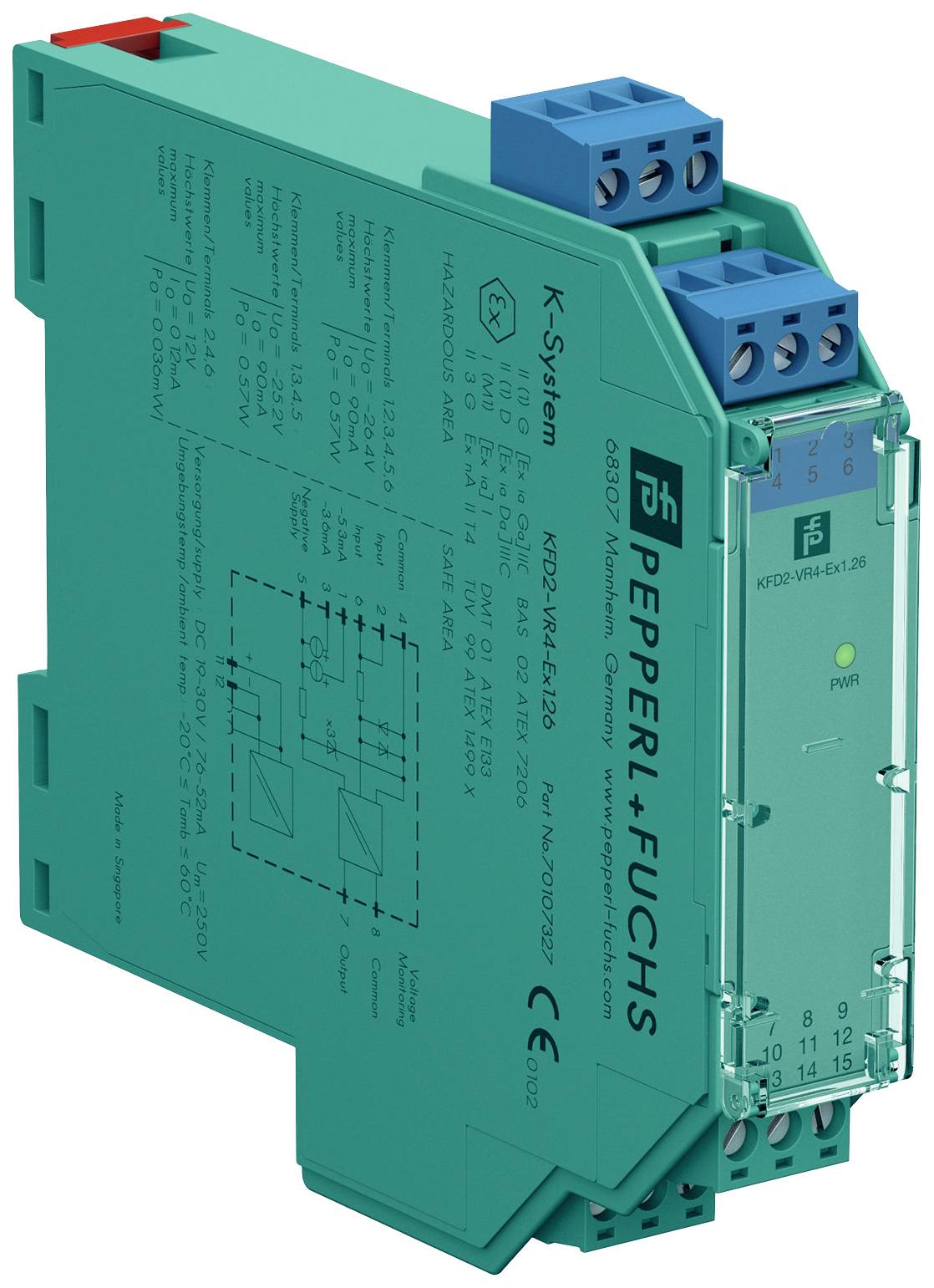

Pepperl+Fuchs Fabrik Spannungs-Repeater KFD2-VR4--1

Pepperl+Fuchs Fabrik Spannungs-Repeater KFD2-VR4--2

1/3

Produkt-Art

Repeater

Typ

Pepperl+Fuchs Fabrik

Abm.

(L x B x H) 115 x 20 x 119 mm

Anschluss

Schraubklemme

Ausgangssignal (Spannung)

-20 ... 0 V

Datenblatt (PDF)

Lieferung Mo., 16. Nov.

20 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

552,43 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Typ: Pepperl+Fuchs Fabrik

Produkt-Art: Repeater

Abm.: (L x B x H) 115 x 20 x 119 mm

Anschluss: Schraubklemme

Ausgangssignal (Spannung): -20 ... 0 V

Betriebsspannungsbereich: 19 - 30 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannung min.: 19 V/DC

Eingangssignal (Spannung): -20 ... 0 V

Inhalt: 1 St.

Breite: 20 mm

Höhe: 119 mm

Länge: 115 mm

Max. Umgebungstemperatur: 60 °C

Min. Umgebungstemperatur: -20 °C

Versorgungsspannung U(B): 19 ... 30 V DC

Kabellose Ladefunktion: Nein

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2627249 Pepperl+Fuchs Fabrik Spannungs-Repeater KFD2-VR4-

Beschreibung

Pepperl+Fuchs Fabrik Spannungs-Repeater KFD2-VR4-Ex1.26

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:Pepperl+Fuchs FabrikBezeichnung:Spannungs-Repeater Typ:KFD2-VR4-Ex1.26Art der Spannungsversorgung:aktivBemessungsversorgungsspannung bei DC:19..30 VAnzahl der Ausgangsbereiche -20 V ... +20 V:1Anzahl der Kanäle:1Störmeldeausgang:neinGalvanische Trennung zwischen den Eingängen:neinGalvanische Trennung zwischen Eingang und Ausgang:neinGalvanische Trennung zwischen Ausgang zu Ausgang:neinGalvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen:neinSIL nach IEC 61508:2Höhe:119 mmBreite:20 mmTiefe:115 mmLeistungsaufnahme:1,6 WGerätebauform:EinbaugerätAusführung des elektrischen Anschlusses:SchraubanschlussMontageart:Schnappbefestigung TragschieneSchutzart (IP):IP20
Pepperl+Fuchs Fabrik Spannungs-Repeater KFD2-VR4-Ex1.26: weitere Details
1-kanalige Trennbarriere, 24 V DC-Versorgung (Power Rail), Spannungseingang 0 V ... -20 V, Eingang Vibrationssensor, Feldversorgung mit Spannung/Strom, Spannungsausgang 0 V ... -20 V, Bis SIL 2 gemäß IEC/EN 61508, Gehäusebreite: 20 mm, Kanalzahl: 1-kanalig, Übertragungsrichtung: zur Steuerung, Sicherheits-Integritätslevel (SIL): SIL 2, Bemessungsspannung: 19 ... 30 V DC, Signal: 1 x -20 ... 0 V, Signal: 1 x -20 ... 0 V, Grenzfrequenz: 10 kHz (-0,1 dB)
20 kHz (-1 dB) EAN: 4050143394869

Geliefert wird: Pepperl+Fuchs Fabrik Spannungs-Repeater KFD2-VR4-Ex1.26, Verpackungseinheit: 1 Stk., EAN: 4050143394869

Ausführung

Allgemeine Daten
Signaltyp: Analogeingang
Kenndaten funktionale Sicherheit
Sicherheits-Integritätslevel (SIL): SIL 2
Versorgung
Anschluss: Power Rail oder Klemmen 11+, 12-
Bemessungsspannung: 19 ... 30 V DC
Welligkeit: innerhalb der Versorgungstoleranz
Verlustleistung: ≤ 1,2 W
Leistungsaufnahme: ≤ 1,6 W
Eingang
Anschlussseite: Feldseite
Anschluss: Klemmen 4 (gemeinsam), 1, 3 und 5 (Versorgung -), 2 und 6 (Signal -)
Eingangswiderstand: 10 kΩ Klemmen 4 (gemeinsam), 6-/2-
Ausgangsstrom: Klemmen 4 (gemeinsam), 5-: > 10 mA bei -21 V oder > 20 mA bei -18 V | Klemmen 4 (gemeinsam), 1-: 5,3 mA ±0,4 mA bei -10 V | Klemmen 4 (gemeinsam), 3-: 3,6 mA ±0,7 mA bei -10 V, 20 °C (68 °F)
Übertragungsbereich: -20 ... 0 V
Ausgang
Anschlussseite: Steuerungsseite
Anschluss: Klemmen 7-, 8+
Spannung: -20 ... 0 V
Last: ≥ 9 kΩ (3-Draht-Sensor), ≥ 2 kΩ (2-Draht-Sensor)
Ausgangswiderstand: 24 Ω typ., 27 Ω maximal | Dieser Wert ist geringer als der Längswiderstand einer Zenerbarriere. Die angeschlossene Auswertung muss deshalb unter Umständen so parametriert werden, als wäre keine Barriere vorgeschaltet. Beachten Sie bitte die Empfehlungen des Herstellers des Auswertemonitors.
Übertragungseigenschaften
Grenzfrequenz: 10 kHz (-0,1 dB) | 20 kHz (-1 dB)
Abweichung: DC-Übertragungsfehler (mit 10 kΩ Bürde) < 10 mV
Nach Kalibrierung: zusätzlicher Fehler mit Wechselstrom überlagert ist ±5 mV bei 20 °C (68 °F) an jedem Punkt innerhalb der Spanne, vorausgesetzt, dass der Wechselspannungsanteil der Eingangsspannung folgende Werte nicht übersteigt, z. B.: | - rechteckförmige Signale (0 ... 20 kHz): 5 Vss | - sinusförmige Signale (0 ... 20 kHz): 20 Vss (entspricht einer Beschleunigung von 100 g bei 100 mV/g Empfindlichkeit) ist annehmbar.
Einfluss der Umgebungstemperatur: (< 100 ppm der Spanne)/K an jedem Punkt innerhalb der Spanne
Verzug relativ zum Eingang: 7,1 ±0,3 µs
Welligkeit: bei 200 kHz Bandbreite < 20 mVeff | bei 20 kHz Bandbreite < 3 mVeff
Galvanische Trennung
Ausgang/Versorgung: Funktionsisolierung, Bemessungsisolationsspannung 50 V AC
Anzeigen/Einstellungen
Anzeigeelemente: LED
Beschriftung: Platz für Beschriftung auf der Frontseite
Richtlinienkonformität
Elektromagnetische Verträglichkeit
Richtlinie 2014/30/EU: EN 61326-1:2013 (Industriebereiche)
Konformität
Elektromagnetische Verträglichkeit: NE 21:2017 | EN IEC 61326-3-2:2018
Schutzart: IEC 60529
Schutz gegen elektrischen Schlag: UL 61010-1
Umgebungsbedingungen
Umgebungstemperatur: -20 ... 60 °C (-4 ... 140 °F)
Mechanische Daten
Schutzart: IP20
Anschluss: Schraubklemmen
Masse: ca. 125 g
Abmessungen: 20 x 119 x 115 mm (B x H x T) , Gehäusetyp B2
Befestigung: auf 35-mm-Hutschiene nach EN 60715:2001
Daten für den Einsatz in Verbindung mit explosionsgefährdeten Bereichen
EU-Baumusterprüfbescheinigung: BAS 02 ATEX 7206
Kennzeichnung: ATEX II (1)GD, [Ex ia Ga] IIC, [Ex ia Da] IIIC, (-20 °C ≤ Tamb ≤ 60 °C) [Stromkreis(e) in Zone 0/1/2]
Eingang: Ex ia Ga, Ex ia Da
Spannung: -26,4 V
Strom: 90 mA
Leistung: 570 mW
Versorgung
Sicherheitst. Maximalspannung: 253 V (Achtung! Die Bemessungsspannung kann geringer sein.)
Ausgang
Sicherheitst. Maximalspannung: 253 V (Achtung! Die Bemessungsspannung ist geringer.)
EU-Baumusterprüfbescheinigung: DMT 01 ATEX E 133
Kennzeichnung: ATEX I (M1) [Ex ia] I
Zertifikat: TÜV 99 ATEX 1499 X
Kennzeichnung: ATEX II 3G Ex nA II T4 [Gerät in Zone 2]
Galvanische Trennung
Eingang/Ausgang: sichere galvanische Trennung nach IEC 60079-11, Scheitelwert der Spannung 375 V
Eingang/Versorgung: sichere galvanische Trennung nach IEC 60079-11, Scheitelwert der Spannung 375 V
Richtlinienkonformität
Richtlinie 2014/34/EU: EN 60079-0:2012+A11:2013 , EN 60079-11:2012 , EN 60079-15:2010 , EN 50303:2000
Internationale Zulassungen
UL-Zulassung
Control Drawing: 116-0316 (cULus)
IECEx-Zulassung
IECEx-Zertifikat: IECEx BAS 05.0078 | IECEx BAS 10.0085X
IECEx-Kennzeichnung: [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I | Ex nA II T4 Gc

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Spannungs-Repeater KFD2-VR4-Ex1.26, Verpackungseinheit: 1 Stk., EAN: 4050143394869
