Pepperl+Fuchs Fabrik Kabeldose V1-W-N-40M-PUR
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
Stecker-Norm
Sensorik Steckverbinder
Anschlussseite A
M12-Buchse, gewinkelt
Anschlussseite B
Kabel, offenes Ende
Polzahl
2
Datenblatt (PDF)
25 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
108,34 €
5
2% = 2,55 €
105,79 €
10
3% = 3,40 €
104,94 €
15
3% = 3,67 €
104,67 €
20
4% = 3,81 €
104,53 €
50
4% = 4,08 €
104,26 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (108,34 € / Stück)
108,34 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Technische Daten
- Typ
Pepperl+Fuchs Fabrik
- Produkt-Art
Sensor-/Aktor-Steckverbinder, konfektioniert
- Stecker-Norm
Sensorik Steckverbinder
- Anschlussseite A
M12-Buchse, gewinkelt
- Anschlussseite B
Kabel, offenes Ende
- Polzahl
2
- Kabellänge
40 m
- Mantelmaterial
PUR
- Nennspannung
250 V DC/AC
- Nennstrom
4 A
- Nennstrom - gerundet
4 A
- Anschlussquerschnitt (max.)
0.34 mm²
- Außen-Ø
4.8 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.34 mm²
- Anschluss
Buchse
- Gewinde-Typ Anschlussseite
M12 x 1
- Gewinde-Typ Kabelanschluss und Montage
M12 x 1
- Kabelfarbe
Blau
- Kodierung
A
- Kontaktmaterial
Au
- Kontaktoberfläche
Au
- max. Querschnitt
0.34 mm²
IP68
IP69
- Besonderheiten
A Codiert
- Min. Temperatur
-40 °C
- Max. Temperatur
90 °C
- Verschlussart
Schraub
- Herst.-Teilenr.
189054
- Inhalt
1 St.
- Kabel-Ø
4.8 mm
- Kabel-Ø (max.)
4.8 mm
- Kabel-Ø-Bereich
4.8 mm (max)
- Kabellose Ladefunktion
Nein
- Kabel-Durchmesser (Details)
0.34 mm²
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2631607 Pepperl+Fuchs Fabrik Kabeldose V1-W-N-40M-PUR
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2631607 Pepperl+Fuchs Fabrik Kabeldose V1-W-N-40M-PUR
Beschreibung

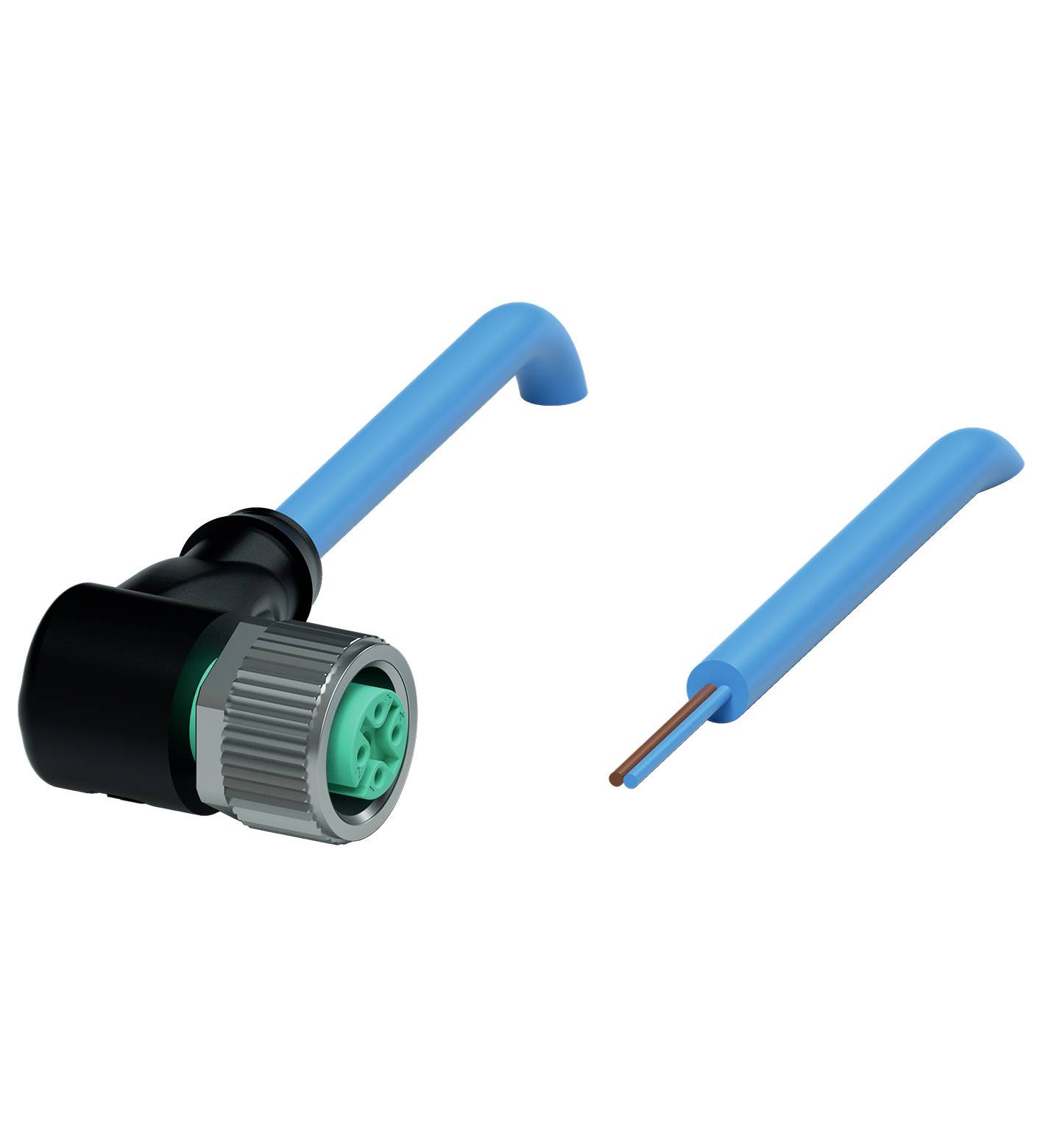

Pepperl+Fuchs Fabrik Kabeldose V1-W-N-40M-PUR
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Pepperl+Fuchs FabrikBezeichnung:Kabeldose Typ:V1-W-N-40M-PURPolzahl:2Ausführung elektrischer Anschluss, feldseitig:freies LeitungsendeAusführung elektrischer Anschluss, gehäuseseitig:M12Art des Steckkontaktes, gehäuseseitig:Female (Buchse)Anordnung der Kabelzuführung, gehäuseseitig:abgewinkeltKabellänge:40 mWerkstoff des Kabelmantels:Polyurethan (PUR)Farbe des Kabelmantels:blauMit LED-Anzeige:neinWerkstoff des Kontaktgrundkörpers:CuSnSchutzart (IP):IP68
Pepperl+Fuchs Fabrik Kabeldose V1-W-N-40M-PUR: weitere Details
Kabeldose M12 gewinkelt A-kodiert, 2-polig, PUR-Kabel blau, NAMUR EAN: 4050143146406
Geliefert wird: Pepperl+Fuchs Fabrik Kabeldose V1-W-N-40M-PUR, Verpackungseinheit: 1 Stk., EAN: 4050143146406
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Pepperl+Fuchs FabrikBezeichnung:Kabeldose Typ:V1-W-N-40M-PURPolzahl:2Ausführung elektrischer Anschluss, feldseitig:freies LeitungsendeAusführung elektrischer Anschluss, gehäuseseitig:M12Art des Steckkontaktes, gehäuseseitig:Female (Buchse)Anordnung der Kabelzuführung, gehäuseseitig:abgewinkeltKabellänge:40 mWerkstoff des Kabelmantels:Polyurethan (PUR)Farbe des Kabelmantels:blauMit LED-Anzeige:neinWerkstoff des Kontaktgrundkörpers:CuSnSchutzart (IP):IP68
Pepperl+Fuchs Fabrik Kabeldose V1-W-N-40M-PUR: weitere Details
Kabeldose M12 gewinkelt A-kodiert, 2-polig, PUR-Kabel blau, NAMUR EAN: 4050143146406
Geliefert wird: Pepperl+Fuchs Fabrik Kabeldose V1-W-N-40M-PUR, Verpackungseinheit: 1 Stk., EAN: 4050143146406
Ausführung
- Allgemeine Daten
- Steckverbinder 1
- Anschluss: Buchse
- Bauform: M12
- Ausführung: gewinkelt
- Verriegelung: Schraubverbindung
- Polzahl: 2
- Kodierung: A-kodiert
- Steckverbinder 2
- Anschluss: freies Leitungsende
- Elektrische Daten
- Betriebsspannung: max. 250 V AC/DC
- Betriebsstrom: 4 A
- Widerstandsbelag: max. 0,057 Ω/m
- Kapazitätsbelag: 102,4 nF/km
- Induktivitätsbelag: 0,49 mH/km
- Konformität
- Schutzart: EN 60529
- Steckverbindung: Steckverbinder M12 x 1 : IEC 61076-2-101
- Umgebungsbedingungen
- Umgebungstemperatur
- Steckverbinder: -40 ... 90 °C (-40 ... 194 °F)
- Kabel, fest verlegt: -40 ... 80 °C (-40 ... 176 °F)
- Kabel, beweglich: -20 ... 80 °C (-4 ... 176 °F)
- Verschmutzungsgrad: 3
- Mechanische Daten
- Steckverbinder
- Anzugsdrehmoment: 0,6 Nm
- Losrüttelsicherung: vorhanden
- Werkzeugmontage: Längsrändel und Sechskantmutter SW = 14 mm
- Steckzyklen: min. 100
- Schutzart: IP68 / IP69
- Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 6
- Manteldurchmesser: 4,8 mm
- Biegeradius: > 15 x Leitungsdurchmesser, bewegt | > 10 x Leitungsdurchmesser, fest verlegt
- Mantelfarbe: blau (ähnlich RAL 5015)
- Aderzahl: 2
- Aderquerschnitt: 0,34 mm2
- Adernfarbe: Ader 1: braun | Ader 2: blau
- Aderaufbau: 42 x 0,1 mm Ø
- Länge: 40 m
- Kabelkurzzeichen: Li FY 11Y 2 x 0,34
- Material
- Steckverbinder
- Schraubverbindung: Zink-Druckguss, vernickelt
- Griffkörper: TPU, schwarz
- Dichtung: FKM
- Kontaktoberfläche: Au
- Entflammbarkeit: V-2
- Kabel
- Mantel: PUR auf Polyetherbasis
- Aderisolation: PVC
- Entflammbarkeit: HB
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Kabeldose V1-W-N-40M-PUR, Verpackungseinheit: 1 Stk., EAN: 4050143146406
