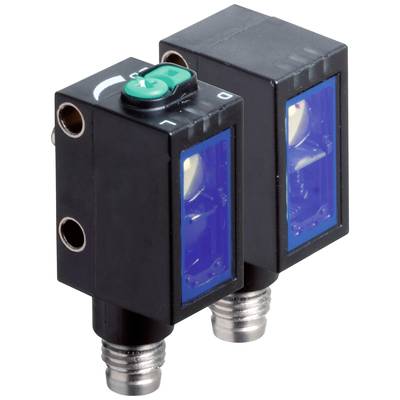

Pepperl+Fuchs Einweg-Lichtschranke OBE12M-R102-S2EP-IO-V31 322702 Umschalter (Hell-EIN/Dunkel-EIN), dunkelschaltend, hel
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Einweg-Lichtschranke
Funktionen
Umschalter (Hell-EIN/Dunkel-EIN)
dunkelschaltend
hellschaltend
Betriebsspannung max.
30 V/DC
Anschluss
M8, 4 polig
Typ
OBE12M-R102-S2EP-IO-V31
Datenblatt (PDF)
50 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
119,62 €
2
1% = 1,19 €
118,43 €
3
2% = 2,39 €
117,23 €
5
3% = 3,58 €
116,04 €
10
4% = 4,78 €
114,84 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (119,62 € / Stück)
119,62 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
130,24 €
zzgl. MwSt.
Technische Daten
- Einweg-Lichtschranke (Paar) - Art-Nr. 322702
- Produkt-Art
Einweg-Lichtschranke
- Typ
OBE12M-R102-S2EP-IO-V31
- Funktionen
Umschalter (Hell-EIN/Dunkel-EIN)
dunkelschaltend
hellschaltend
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ansprechzeit
0.5 ms
- Ausgänge
NPN, Öffner
NPN, Schließer
PNP, Öffner
PNP, Schließer
- Schalt-Frequenz
1000 Hz
- Anschluss
M8, 4 polig
- Gehäusematerial
Polycarbonat
- Sendertyp
LED Rot
15 m
- Besonderheiten
LED-Anzeige
- Min. Temperatur
-40 °C
- Max. Temperatur
60 °C
- Breite
13.9 mm
- Höhe
33.8 mm
- Tiefe
18.3 mm
- Abm.
(B x H x T) 13.9 x 33.8 x 18.3 mm
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2628811 Pepperl+Fuchs Einweg-Lichtschranke OBE12M-R102-S2EP-IO-V31 322702 Umschalter (Hell-EIN/Dunkel-EIN), dunkelschaltend, hel
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2628811 Pepperl+Fuchs Einweg-Lichtschranke OBE12M-R102-S2EP-IO-V31 322702 Umschalter (Hell-EIN/Dunkel-EIN), dunkelschaltend, hel
Beschreibung
Betriebsreichweite: 0 ... 12 m, Lichtsender: LED, Lichtart: rot, Wechsellicht, Signalausgang: 2 Gegentaktausgänge, kurzschlussfest, verpolgeschützt, überspannungsfest, Schnittstellentyp: IO-Link ( über C/Q = Pin 4 ), Schaltungsart: Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: C/Q - Pin4: NPN Schließer / dunkelschaltend, PNP Öffner / hellschaltend, IO-Link /Q - Pin2: NPN Öffner / hellschaltend, PNP Schließer / dunkelschaltend, Anschluss: Gerätestecker M8 x 1, 4-polig, Betriebsspannung: 10 ... 30 V DC, Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F)
Ausführung
- Einzelkomponenten
- Sender: OBE12M-R102-S-IO-V31
- Empfänger: OBE12M-R102-2EP-IO-V31
- Allgemeine Daten
- Betriebsreichweite: 0 ... 12 m
- Grenzreichweite: 15 m
- Lichtsender: LED
- Lichtart: rot, Wechsellicht
- LED-Risikogruppenkennzeichnung: freie Gruppe
- Lichtfleckdurchmesser: ca. 65 mm im Abstand von 1 m
- Öffnungswinkel: 3,7 °
- Fremdlichtgrenze: EN 60947-5-2 : 30000 Lux
- Kenndaten funktionale Sicherheit
- MTTFd: 462 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Anzeigen/Bedienelemente
- Betriebsanzeige: LED grün: | statisch an - Power-On | blinkend (4 Hz) - Kurzschluss | blinkend mit kurzer Unterbrechung (1 Hz) - IO-Link Modus
- Funktionsanzeige: LED gelb: | statisch an - Lichtweg frei | statisch aus - Objekt erkannt | blinkend (4 Hz) - Unterschreitung der Funktionsreserve
- Bedienelemente: Empfänger: Hell-/Dunkel-Umschalter
- Bedienelemente: Empfänger: Empfindlichkeitseinsteller
- Parametrieranzeige: IO-Link Kommunikation: LED grün kurz ausschaltend (1 Hz)
- Elektrische Daten
- Betriebsspannung: 10 ... 30 V DC
- Welligkeit: max. 10 %
- Leerlaufstrom: Sender: ≤ 14 mA | Empfänger: ≤ 13 mA bei 24 V Versorgungsspannung
- Schutzklasse: III
- Schnittstelle
- Schnittstellentyp: IO-Link ( über C/Q = Pin 4 )
- Übertragungsrate: COM2 (38,4 kBit/s)
- IO-Link Version: 1.1
- Min. Zykluszeit: 2,3 ms
- Prozessdatenbreite: Sender: | Prozessdatenausgang: 2 Bit | Empfänger: | Prozessdateneingang: 2 Bit | Prozessdatenausgang: 2 Bit
- SIO-Mode Unterstützung: ja
- Geräte ID: Sender: 0x110405 (1115141) | Empfänger: 0x110305 (1114885)
- Kompatibler Masterport-Typ: A
- Eingang
- Testeingang: Senderabschaltung bei +UB
- Ausgang
- Schaltungsart: Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: | C/Q - Pin4: NPN Schließer / dunkelschaltend, PNP Öffner / hellschaltend, IO-Link | /Q - Pin2: NPN Öffner / hellschaltend, PNP Schließer / dunkelschaltend
- Signalausgang: 2 Gegentaktausgänge, kurzschlussfest, verpolgeschützt, überspannungsfest
- Schaltspannung: max. 30 V DC
- Schaltstrom: max. 100 mA , ohmsche Last
- Gebrauchskategorie: DC-12 und DC-13
- Spannungsfall: ≤ 1,5 V DC
- Schaltfrequenz: 1000 Hz
- Ansprechzeit: 0,5 ms
- Normen- und Richtlinienkonformität
- Richtlinienkonformität
- EMV-Richtlinie 2004/108/EG: EN 60947-5-2:2007+A1:2012
- Normenkonformität
- Produktnorm: EN 60947-5-2:2007+A1:2012 | IEC 60947-5-2:2007 + A1:2012
- Normen: UL 60947-5-2: 2014 | IEC 61131-9:2013 | EN 62471:2008 | EN 61131-9:2013
- Zulassungen und Zertifikate
- UL-Zulassung: E87056 , cULus Listed , "Class 2"-Netzteil , Type Rating 1
- Umgebungsbedingungen
- Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F) |
- Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F)
- Mechanische Daten
- Gehäusebreite: 13,9 mm
- Gehäusehöhe: 33,8 mm
- Gehäusetiefe: 18,3 mm
- Schutzart: IP67 / IP69 / IP69K
- Anschluss: Gerätestecker M8 x 1, 4-polig
- Material
- Gehäuse: PC (Polycarbonat)
- Lichtaustritt: Floatglas
- Masse: Sender: ca. 10 g Empfänger: ca. 10 g
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Einweg-Lichtschranke OBE12MR102S2EPIOV31, Verpackungseinheit: 1 Stk., EAN: 4050143198115
