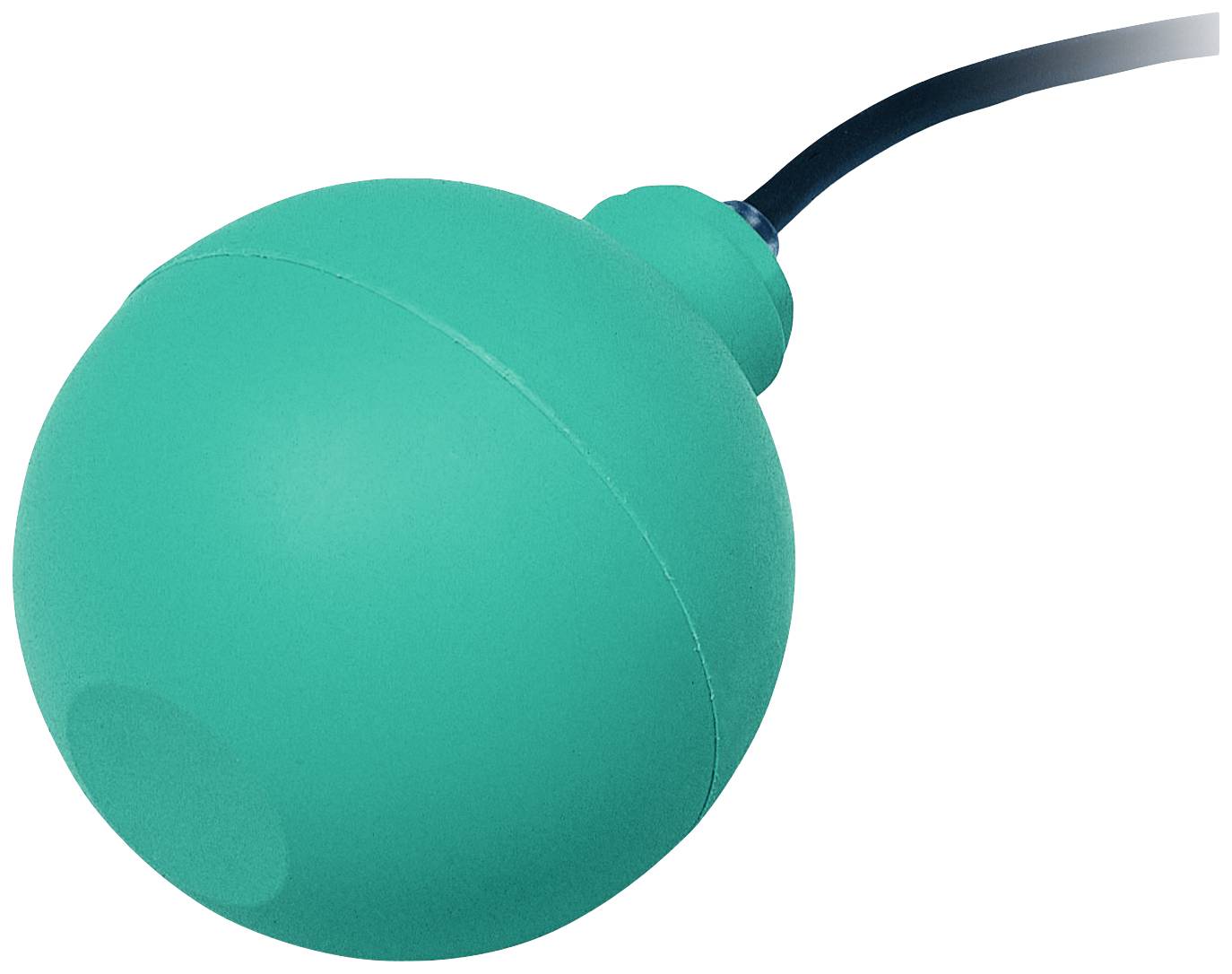

Pepperl+Fuchs 288564 Schwimmschalter LFL2-BK-U-PUR10-EMS 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Schwimmschalter
Typ
LFL2-BK-U-PUR10-EMS
Inhalt
1 St.
Kabellose Ladefunktion
Nein
UKCA
Ja
Datenblatt (PDF)
25 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
158,51 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
155,45 €
zzgl. MwSt.
Highlights & Details
Schwimmschalter LFL2-BK-U-PUR10-EMS
Unser Service für Sie
Technische Daten
- Produkt-Art
Schwimmschalter
- Typ
LFL2-BK-U-PUR10-EMS
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2630188 Pepperl+Fuchs 288564 Schwimmschalter LFL2-BK-U-PUR10-EMS 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2630188 Pepperl+Fuchs 288564 Schwimmschalter LFL2-BK-U-PUR10-EMS 1 St.
Beschreibung
Art: Schwimmschalter
Ausführung
- Elektrische Daten
- Kontaktbelastung: 250 V AC/3 A; 150 V DC/0,25 A ohmsche Last; 60 V DC/1 A ohmsche Last
- Bemessungsisolationsspannung: 300 V
- Pulsspannungsfestigkeit: 4 kV
- Elektrische Lebensdauer: ≥ 5 x 104 Schaltspiele
- Richtlinienkonformität
- Niederspannung
- Richtlinie 2014/35/EU: EN 60947-5-1:2004 + Cor.:2005 + A1:2009
- Konformität
- Schutzart: IEC 60529:2001
- Anwendungsbereich
- Beschreibung: Mikroschalter mit Schaltkugel, Wechsler
- Arbeitsweise und Systemaufbau
- Messeinrichtung: Dieses Gerät kann an jede elektrische Folgeschaltung angeschlossen werden, sofern diese die elektrischen Anschlusswerte des Schaltelementes einhält.
- Einsatzbedingungen
- Einbaubedingungen
- Einbauhinweise: Einsatzbereich und Mindestlänge des Kabels zwischen Befestigung und Schwimmkörper: | ≥ 100 mm, bevorzugt für Kraftstoffe, Heizöle, ölhaltige Flüssigkeiten | Montage/Befestigung: | Der Schwimmschalter wird mittels Beschwerungsgewicht oder Gestänge (z. B. Schwimmschalterkombination) von oben montiert. | Der Drehpunkt des Kabels muss dabei immer waagerecht liegen.
- Prozessbedingungen
- Prozessdruck (statischer Druck): ≤ 2 bar (29 psi) bei 20 °C (68 °F)
- Dichte: ≥ 0,6 g/cm3
- Umgebungsbedingungen
- Umgebungstemperatur: 5 ... 70 °C (41 ... 158 °F)
- Lagertemperatur: -25 ... 70 °C (-13 ... 158 °F)
- Einsatzhöhe: ≤ 2000 m über NN
- Mechanische Daten
- Schutzart: IP68
- Kabel
- Länge: 10 m
- Konstruktiver Aufbau
- Material: Schwimmkörper: PP (Polypropylen) | Kabel: PUR, hochflexibel (3 x 0,50 mm2)
- Schaltpunkt: Schaltwinkel, gemessen gegen die Waagerechte: | - oberer Schaltpunkt +25° ±10° | - unterer Schaltpunkt -14° ±10°
- Allgemeine Informationen
- Ergänzende Informationen: Beachten Sie, soweit zutreffend, die Konformitätsaussagen, Konformitätserklärungen, Konformitätsbescheinigungen und Betriebsanleitungen.
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Schwimmschalter LFL2-BK-U-PUR10-EMS, Verpackungseinheit: 1 Stk., EAN: 4050143049004
