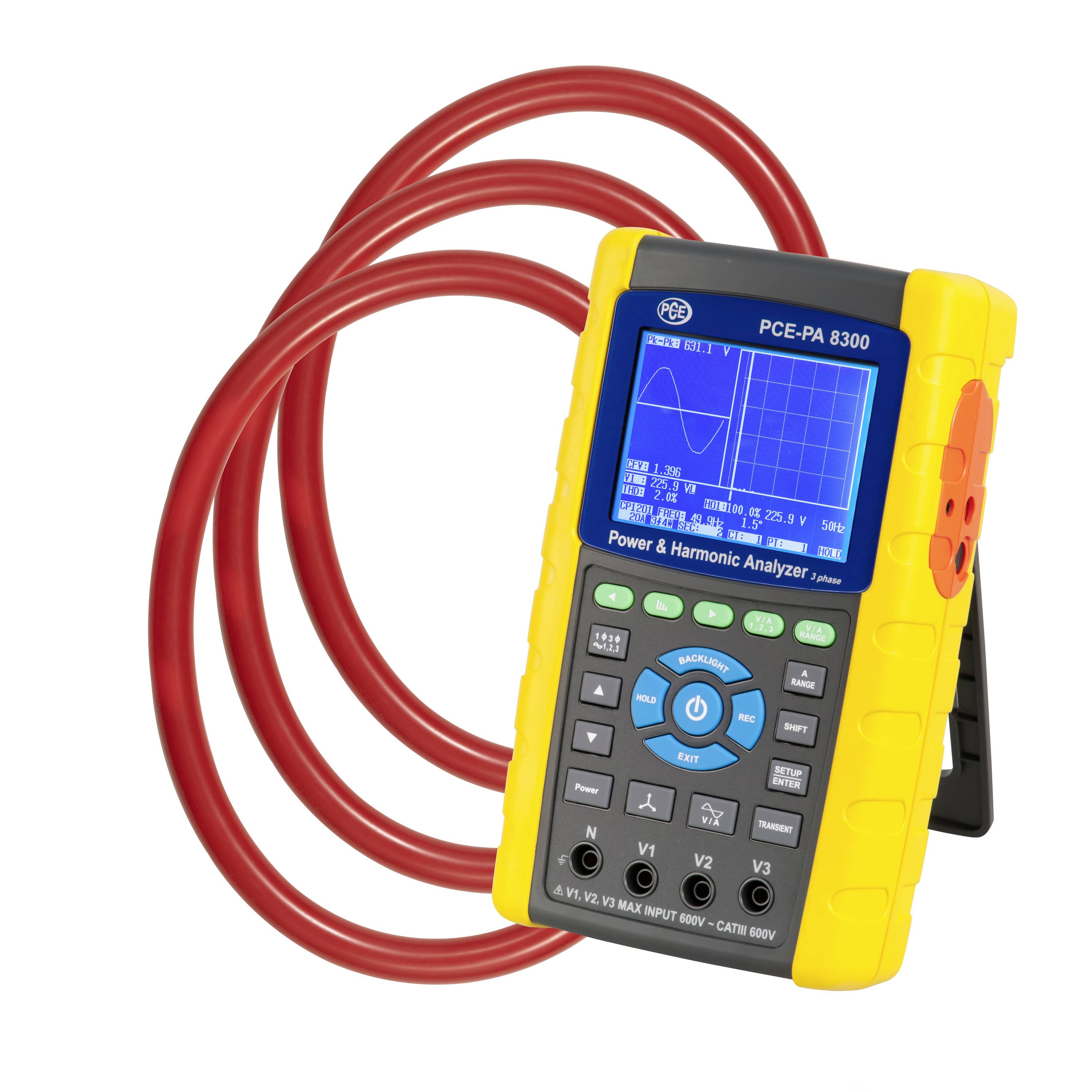

Tragbarer PCE-PA 8300 Leistungs- und Oberschwingungsanalysator mit roten Messleitungen, die hinter dem gelben tragbaren Gerät angebracht sind, das eine Wellenform auf seinem Bildschirm anzeigt.

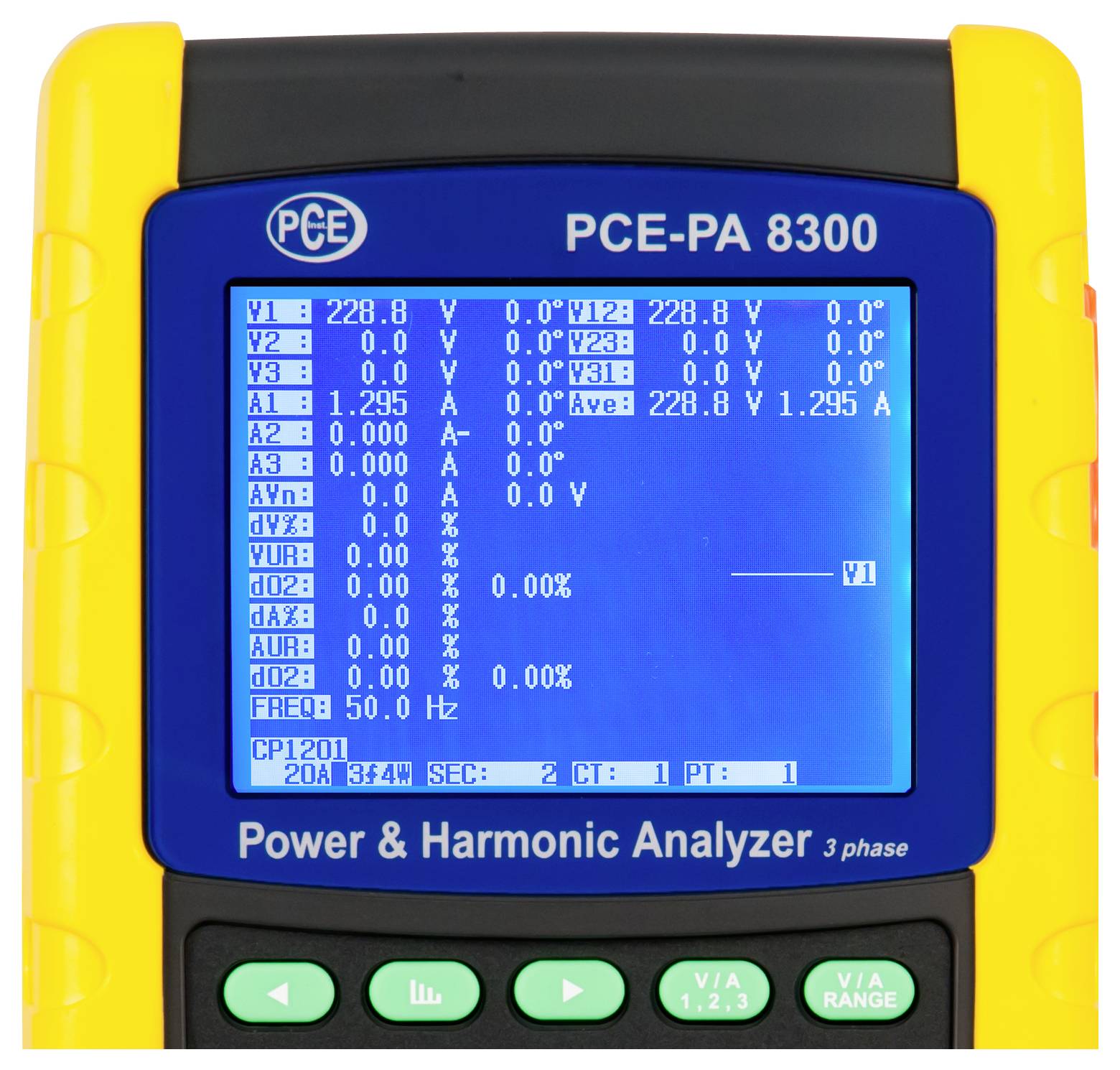

Tragbarer PCE-PA 8300 Leistungs- und Harmonischenanalysator mit Anzeige von Dreiphasen-Spannungs- und Stromablesungen auf einem blauen Bildschirm.

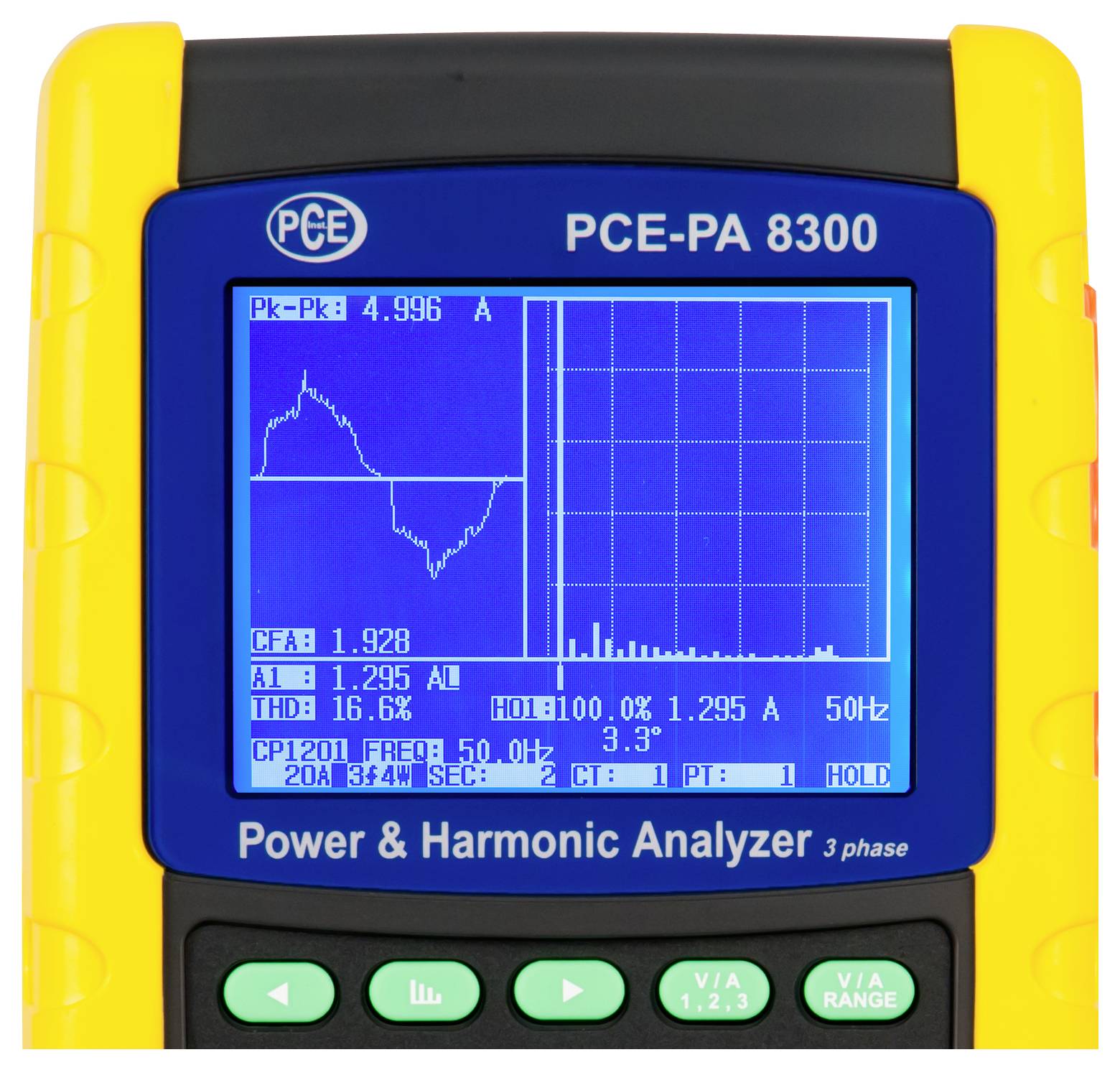

PCE-PA 8300 Strom- und Oberschwingungsanalysator-Display zeigt Stromwellenfrom, Spektrumbalken und Messwerte wie z. B. Spitze-Spitze 4,996 A, THD 16,6 % und 50,0 Hz.

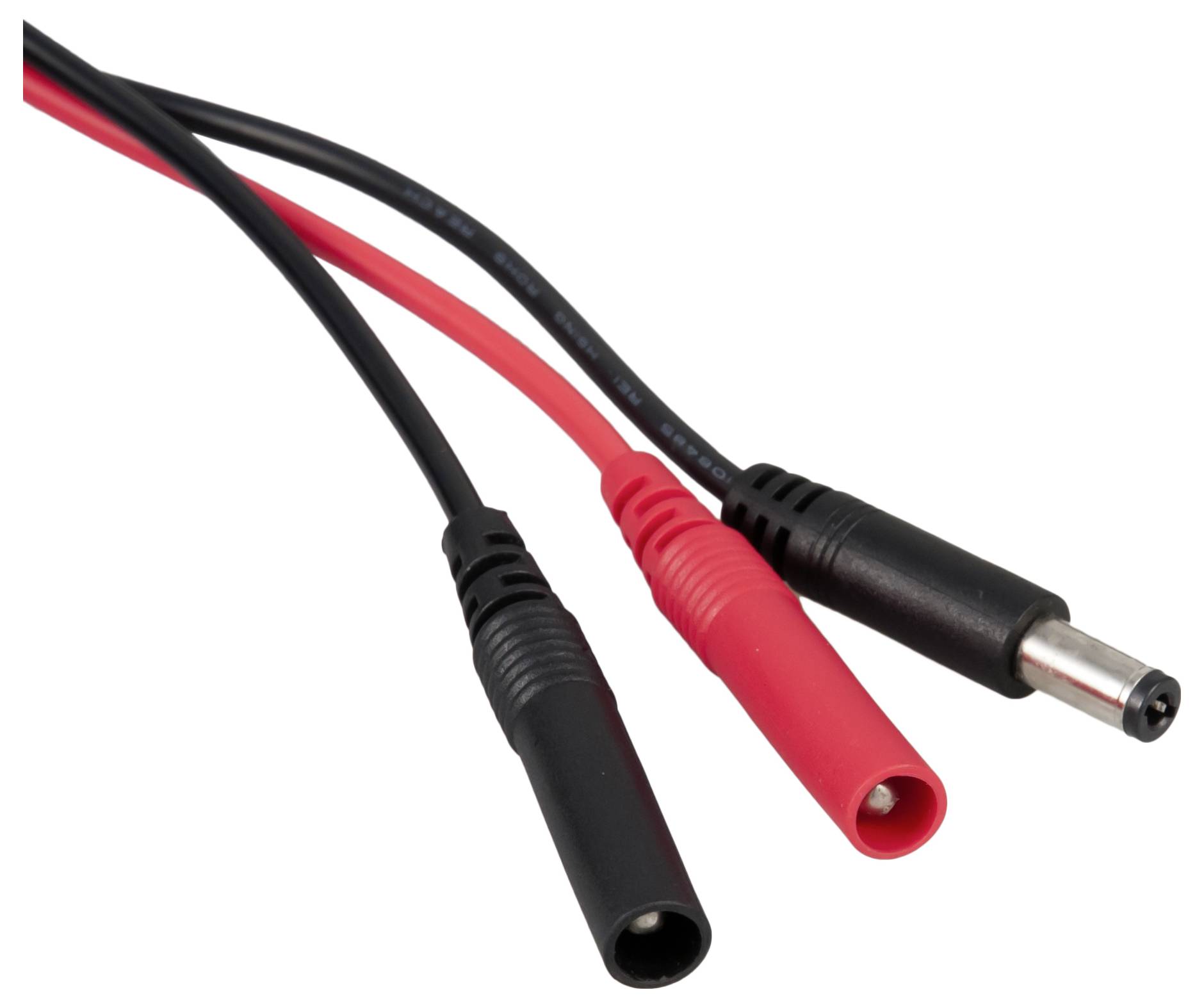

Drei isolierte Gleichstrom-Stromverbindungskabel mit roten und schwarzen Leitern und Zylindersteckerenden auf weißem Hintergrund.

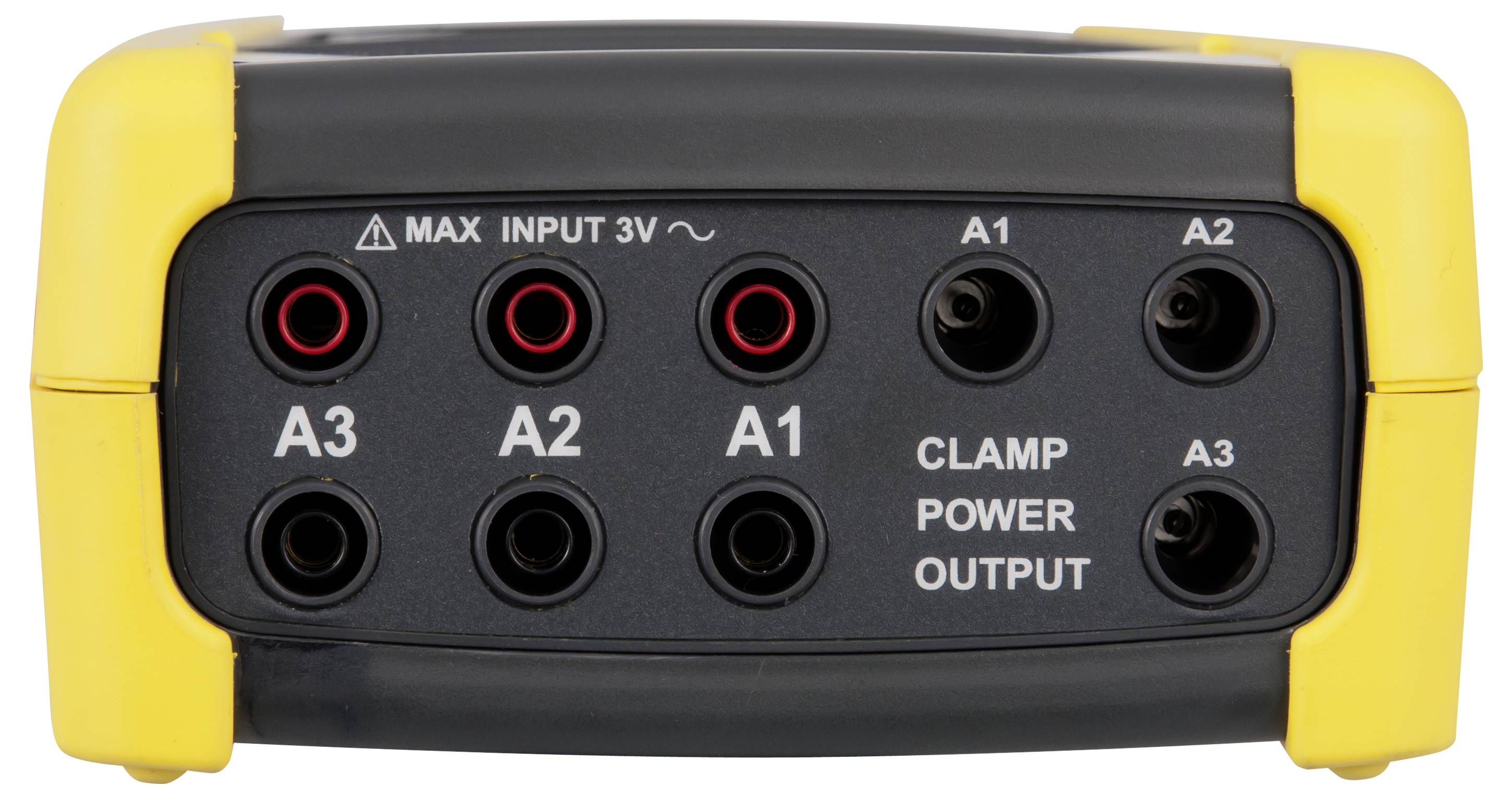

Frontplatte eines Zangenmessgeräts mit sechs Eingängen, gekennzeichnet mit A1, A2, A3 und 'CLAMP POWER OUTPUT', sowie 'MAX INPUT 3V'

1/5

Datenblatt (PDF)

Lieferung Do., 5. Nov.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (2.424,37 € / Stück)

2.424,37 €

zzgl. MwSt.

Kostenfreier Versand

nur 139,00 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-PA 8300-2

3-phasiger Leistungsund Netzstöranalysator
Messung bis 3000 A AC
inkl. Rogowskispulen
Oberwellenund Harmonischen-Analyse
Schein-, Wirk-, Blindleistungsmessung
Leistungsfaktormessung
Stromzangen versch. Hersteller anschließbar
SD-Kartenspeicher
Einstellbares Speicherintervall
Bis zu 600 V AC messbar
Messung von Phasenwinkel / Frequenz
Grafikdisplay mit Harmonischen-Darstellung
Robustes Gehäuse
Automatische Messbereichswahl (AC V)

Technische Daten

Wechselspannung AC
Messbereich 10 ... 600 V
Genauigkeit ±(0,5 % + 0,5 V)
Überlast 720 V RMS
Wechselstrom AC
Messbereich 0,2 ... 30 A
Genauigkeit ±(0,5 % + 0,1 A)
Überlast 1300 A mit Stromzange
Wirkleistung
Messbereich 0 ... 9,999 W
Genauigkeit ±(1 % + 0,008 kW)
Phasenwinkel
Messbereich -180 ... +180 °
Genauigkeit ±1°
Leistungsfaktor
Messbereich 0 ... 1
Genauigkeit ±0,04
Frequenz
Messbereich 45 ... 65 Hz
Auflösung 0,1 Hz
Genauigkeit ±0,1 Hz
Allgemeine technische Daten
Messfunktionen HOLD
Frequenz 40 ... 1000 Hz
Display Typ LCD mit Beleuchtung
Displaygröße 3,7 Zoll
Speichermedium SD-Karte
Speicherkapazität 2 GB
Speicherintervall von 2 s
Speicherintervall bis 7200 min.
Schnittstelle RS232, USB
Norm(en) IEC 1010
Stromaufnahme Messgerät 500 mA DC
Stromaufnahme Stromzange 34 mA DC
Maximaler Leitungsdurchmesser 175 mm
Sicherheitsstandard CAT III 600 V
Menüsprache Englisch (US)
Spannungsversorgung 9V
Steckertyp Gerät-Eurostecker
Gewicht 1010 g
Weitere Abmessungen Rogowskispulen: 175 mm
Betriebsbedingungen 0 ... 50 °C , 10 ... 80 % r. F.
Lagerbedingungen 0 ... 50 °C , 10 ... 80 % r. F.
Akku/Batterie 8 x 1,5 V AA Batterie , Alkali-Mangan
Kapazität 3000 mAh
Abmessungen ( L x B x H ) 225 x 125 x 64 mm

Produkt-Art: Stromzange

Messbereich V/AC min.: 10 V

Messbereich V/AC max.: 600 V

Messbereich A/AC min.: 0.2 A

Messbereich A/AC max.: 3000 A

Grund-Genauigkeit ± %: 0.5 %

Schnittstellen: RS232
USB

Spannungs-Versorgung (Details): 9 V

Höhe: 225 mm

Breite: 64 mm

Länge: 125 mm

Gewicht: 948 g

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT III 600 V

Strommessung: AC

Typ: PCE-PA 8300-2

Anzeige: digital

Abm.: (L x B x H) 125 x 64 x 225 mm

Besonderheiten: Datenlogger
Grafik-Display

Öffnungsbereich für Stromzange: 175 mm

Anzeige (Details): LCD

Dokumente & Downloads

Datenblatt

Datenblatt 2813622 PCE Instruments Leistungsmessgerät PCE-PA 8300-2

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2813622 PCE Instruments Leistungsmessgerät PCE-PA 8300-2

Beschreibung

Das Leistungsmessgerät besticht durch seine einfache Handhabung. Das Leistungsmessgerät speichert alle Messwerte auf einer SD-Karte. Das Leistungsmessgerät kann zur Leistungsmessung und zur Netzanalyse eingesetzt werden. Die Leistung kann vom Leistungsmesser bis zu 9999 MW gemessen werden. Zur Netzanalyse kann der Leistungsmessgerät Oberwellen und Harmonische bis zur 50ten Ordnung exakt bestimmen.

Alle Messwerte werden auf dem Grafik LCD dargestellt. Somit ist es kein Problem mit dem Leistungsmessgerät die Netzverzerrungen darzustellen. Zur Genauen Netz- und Leistungsanalyse können die Messdaten in einem frei einstellbaren Speicherintervall auf einer SD-Speicherkarte abgelegt werden. Dies ermöglicht Langzeitaufnahmen mit dem Leistungsmessgerät.
