PCE Instruments Kraftanzeige PCE-DPD-F2
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
3 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (301,68 € / Stück)
301,68 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 3 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-DPD-F2
- Digitalanzeige für Dehnungsmessstreifen
- mV/V Eingang
- 3 Verschiedene Messgeschwindigkeiten
- modulare Ausgangskarten verfügbar
- 1/8 DIN Schalttafeleinbaumaß
- LED Display
Technische Daten
- Signaleingangsbereich
- Genauigkeit bei 25 °C
- Empfindlichkeit in mV/ V bei 5 V
- Empfindlichkeit in mV/V bei 10 V
- 0 ... 100 mV DC
- ± 0,05 % v. Mb
- 20 mV/V
- 10 mV/V
- 0 ... 30 mV DC
- ± 0,05 % v. Mb
- 6 mV/V
- 3 mV/V
- 0 ... 20 mV DC
- ± 0,05 % v. Mb
- 4 mV/V
- 2 mV/V
- 0 ... 15 mV DC
- ± 0,05 % v. Mb
- 3 mV/V
- 1,5 mV/V
- 0 ... 10 mV DC
- ± 0,05 % v. Mb.
- 2 mV/V
- 1 mV/V
- 0 ... 5 mV DC
- ± 0,05 % v. Mb.
- 1 mV/V
- 0,5 mV/V
- Maximale Eingangsspannung 30 V in allen Messbereichen
- Versorgungsspannung Messzellen 5 V oder 10 V
- Maximaler Strom 140 mA
- Maximale Anzahl der Messzellen (bei 350 Ohm Messzellen sonst max. 140 mA)
- 5 V Versorgung: 1 ... 8 Messzellen
- 10 V Versorgung: 1 ... 4 Messzellen
- Anzeige 6-stellige 7-Segment LED-Anzeige
- Einheiten (durch Anwender einsetzbar) g, kg, t, pcs, mg, lb, N, kN
- Farbe Rot
- Ziffernhöhe 14 mm
- Anzeigebereich -199999 ... 999999
- Dezimalpunkt Einstellbar nach jeder dargestellten Ziffer
- Unter- und Überreichsanzeige Blinken der Anzeige
- Messrate (einstellbar) / Ansprechzeit 16 Hz / 63 ms 50 Hz / 20 ms 60 Hz / 17ms
- Aktualisierungsrate Anzeige 16 Hz

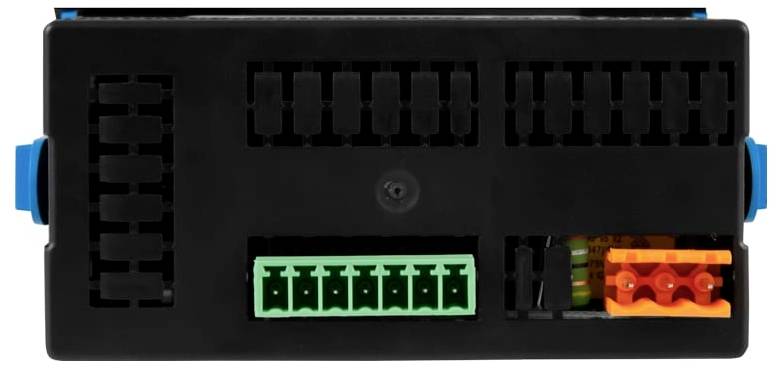

- Elektrische Anschlüsse
- Schraubverbindungen
- 1 ... 2,5 mm²
- Spannungsversorgung 11 ... 60 V DC / 24/48 V AC
- Leistungsaufnahme max. 1 W ohne Ausgangskarten
- max. 4 W mit Ausgangskarten
- Schutzgrad Front: IP65
- Montage Schalttafelausschnitt
- Größe Schalttafelausschnitt 92 x 44 mm
- Abmessungen 96 x 48 x 91 mm
- Gewicht ca. 150 g
- Betriebstemperatur 0 ... 50 °C
- Lagertemperatur -20 ... 70 °C
- Aufheizzeit ca. 15 Minuten
- Produkt-Art
Digitalanzeige
- Messbereich (min.)
0 V
- Typ
PCE-DPD-F2
- Messbereich (max.)
30 V
- Display-Technologie
LED
- Anzeige (Counts)
999999
- Abm.
(L x B x H) 91 x 96 x 48 mm
- Gewicht
150 g
- Displaybeleuchtung
rot
- Einbautiefe
91 mm
- Herstellerfarbe
Rot
- Breite
96 mm
- Höhe
48 mm
- Länge
91 mm
- Schnittstellen
Schraubklemme
- Zifferhöhe
14 mm
Werksstandard (ohne Zertifikat)
Dokumente & Downloads
Datenblatt
Datenblatt 2452776 PCE Instruments Kraftanzeige PCE-DPD-F2
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2452776 PCE Instruments Kraftanzeige PCE-DPD-F2
Beschreibung

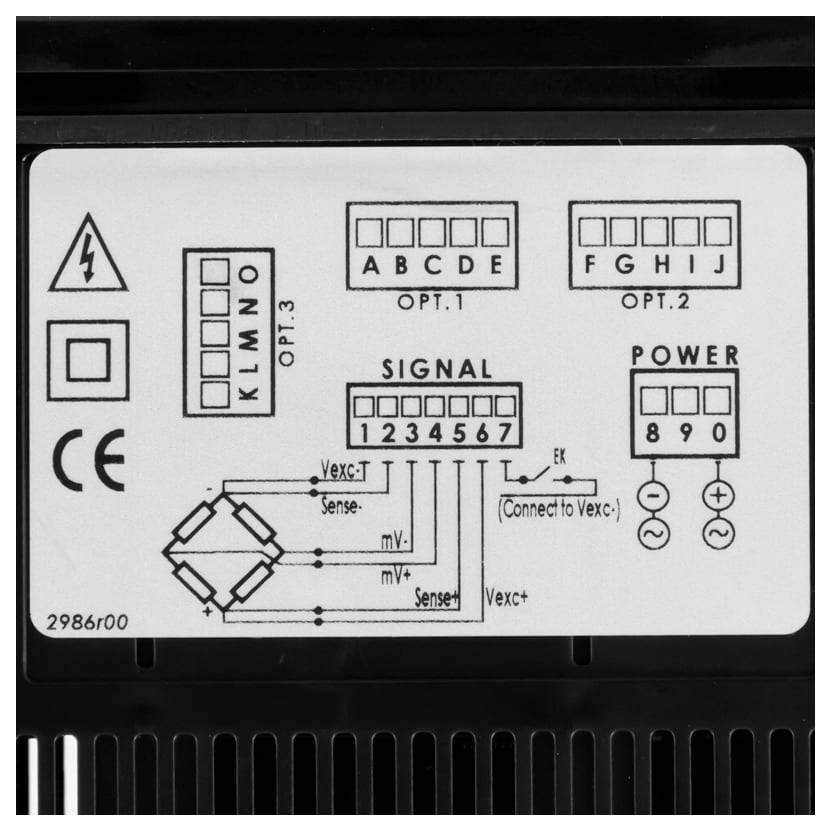

Spannungsversorgung

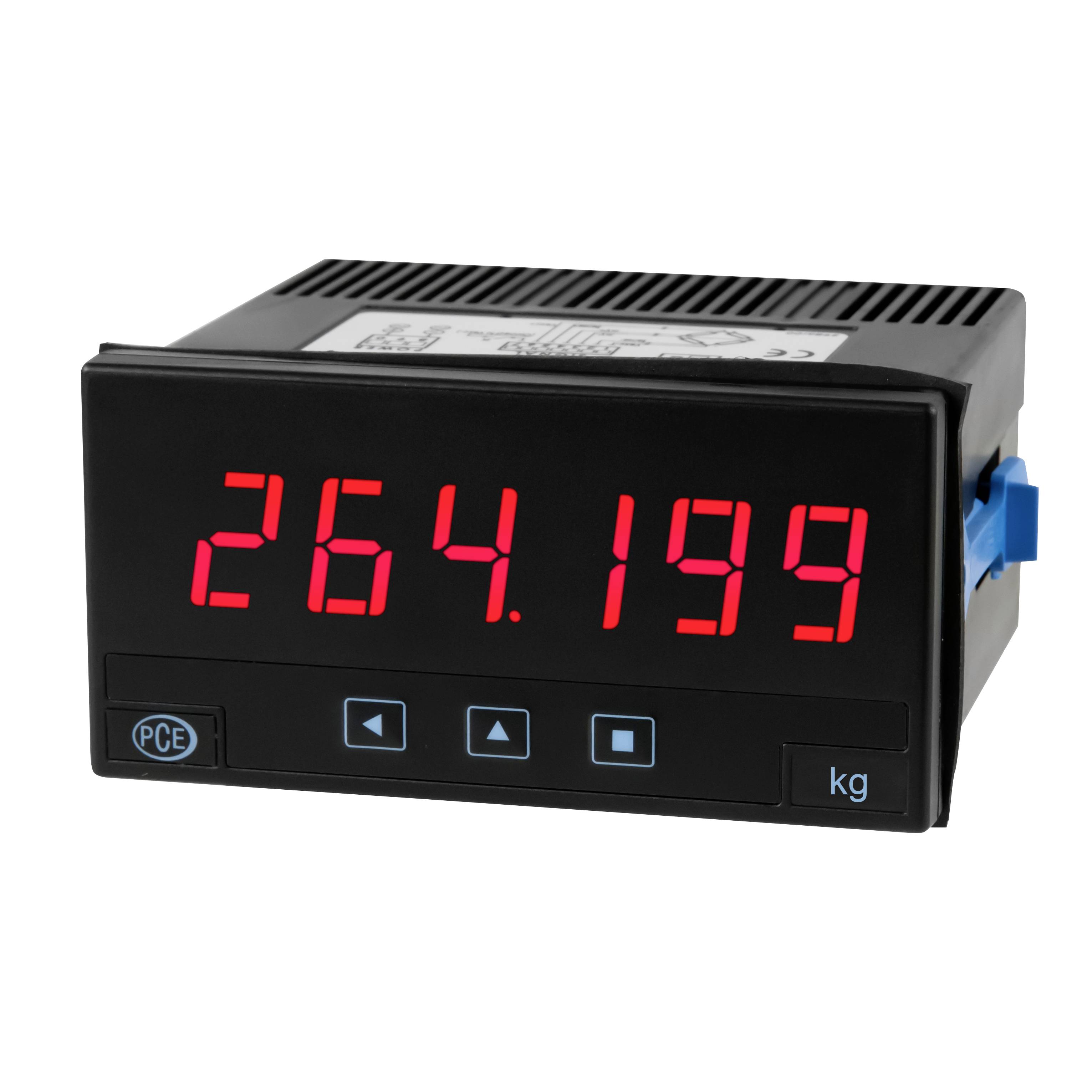

Die Einbauanzeige wird verwendet um die Kraft und das Gewicht, welche von Kraftsensoren und Wiegezellen mit Dehnungsmessstreifen ermittelt wird, anzuzeigen. Dabei spielt das Ausgangssignal der Messzelle keine Rolle, da die DMS-Anzeige es ermöglicht das richtige Gewicht anhand der eingestellten Empfindlichkeit in mV/V darzustellen. Die DMS-Anzeige stellt die Messwerte auf einem 6-stelligen LED Display dar. Der Messbereich könnte so theoretisch zwischen -199999 ... 999999 liegen.
Je nach gewünschter und eingestellter Skalierung kann ein entsprechender Einheitenaufkleber an der Einbauanzeige aufgebracht werden. Die DMS Anzeige kann direkt die angeschlossene Messzelle mit Dehnungsmessstreifen mit Spannung versorgen. Die Versorgungsspannung ist zwischen 5 V und 10 V wählbar. Je nach gewählter Spannung können bis zu 8 bzw. 4 Kraft- bzw. Wiegezellen an die DMS-Digitalanzeige angeschlossen werden. Als Besonderheit zeichnet diese Digitalanzeige für mV/V das modulare Ausgangskonzept aus. Es stehen hier verschiedene, wechselbare Ausgangskarten je nach Anwendungsfall zur Verfügung.
Die Einbauanzeige wird verwendet um die Kraft und das Gewicht, welche von Kraftsensoren und Wiegezellen mit Dehnungsmessstreifen ermittelt wird, anzuzeigen. Dabei spielt das Ausgangssignal der Messzelle keine Rolle, da die DMS-Anzeige es ermöglicht das richtige Gewicht anhand der eingestellten Empfindlichkeit in mV/V darzustellen. Die DMS-Anzeige stellt die Messwerte auf einem 6-stelligen LED Display dar. Der Messbereich könnte so theoretisch zwischen -199999 ... 999999 liegen.
Je nach gewünschter und eingestellter Skalierung kann ein entsprechender Einheitenaufkleber an der Einbauanzeige aufgebracht werden. Die DMS Anzeige kann direkt die angeschlossene Messzelle mit Dehnungsmessstreifen mit Spannung versorgen. Die Versorgungsspannung ist zwischen 5 V und 10 V wählbar. Je nach gewählter Spannung können bis zu 8 bzw. 4 Kraft- bzw. Wiegezellen an die DMS-Digitalanzeige angeschlossen werden. Als Besonderheit zeichnet diese Digitalanzeige für mV/V das modulare Ausgangskonzept aus. Es stehen hier verschiedene, wechselbare Ausgangskarten je nach Anwendungsfall zur Verfügung.
Ausführung
- Kraftanzeige PCE-DPD-F2 für Dehnungsmessstreifen mit mV/V
- modulare Ausgangkarten
- 6 Digit LED Anzeige
- 230 V bzw. 24 V

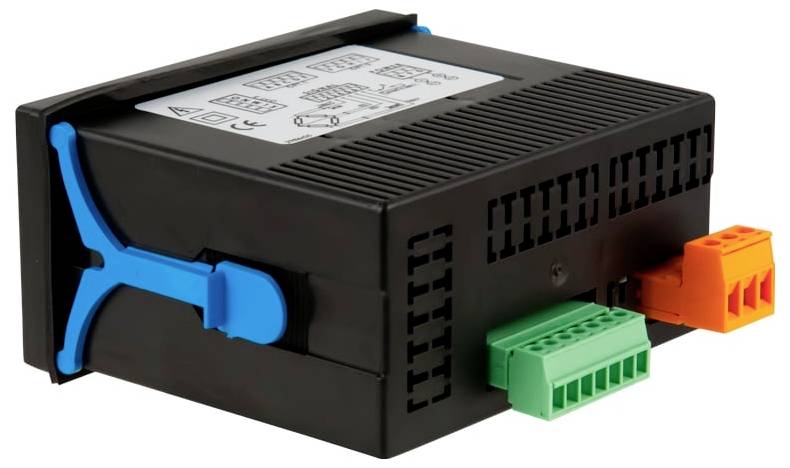

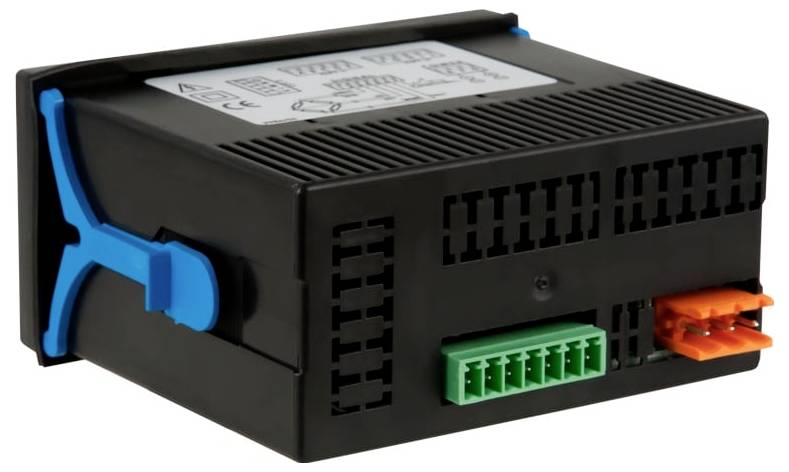

Lieferumfang
- 1 x Kraftanzeige PCE-DPD-F2
- 1 x Anschlussklemme für Spannungsversorgung
- 1 x Anschlussklemme für DMS
- 1 x Einheitenaufkleber
- 1 x Bedienungsanleitung
