PCE Instruments Kraftanzeige PCE-DPD-F1
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (273,11 € / Stück)
289,92 €
-6 %
273,11 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-DPD-F1
- Digitalanzeige für Dehnungsmessstreifen
- mV/V Eingang
- 3 Verschiedene Messgeschwindigkeiten
- modulare Ausgangskarten verfügbar
- 1/8 DIN Schalttafeleinbaumaß
- LED Display
Technische Daten
- Allgemeine technische DatenSchutzklasse (Gerät) IP65
- Spannungsversorgung 85 ... 265 V AC / DC
- Abmessungen ( L x B x H ) 96 x 48 x 91 mm
- Weitere Abmessungen Schalttafelausschnitt 92 x 44 mm
- Produkt-Art
Digitalanzeige
- Messfunktion
mV
- Typ
PCE-DPD-F1
- Display-Technologie
LED
- Einbau-Breite
44 mm
- Anzeige (Counts)
6
- Einbauhöhe
44 mm
- Abm.
(L x B x H) 96 x 48 x 91 mm
- Besonderheiten
konfigurierbare Einheiten
- Einbautiefe
96 mm
- Breite
48 mm
- Höhe
91 mm
- Länge
96 mm
Werksstandard (ohne Zertifikat)
Dokumente & Downloads
Datenblatt
Datenblatt 2452391 PCE Instruments Kraftanzeige PCE-DPD-F1
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2452391 PCE Instruments Kraftanzeige PCE-DPD-F1
Beschreibung
Die Einbauanzeige wird verwendet um die Kraft und das Gewicht, welche von Kraftsensoren und Wiegezellen mit Dehnungsmessstreifen ermittelt wird, anzuzeigen. Dabei spielt das Ausgangssignal der Messzelle keine Rolle, da die Einbauanzeige es ermöglicht das richtige Gewicht anhand der eingestellten Empfindlichkeit in mV/V darzustellen.

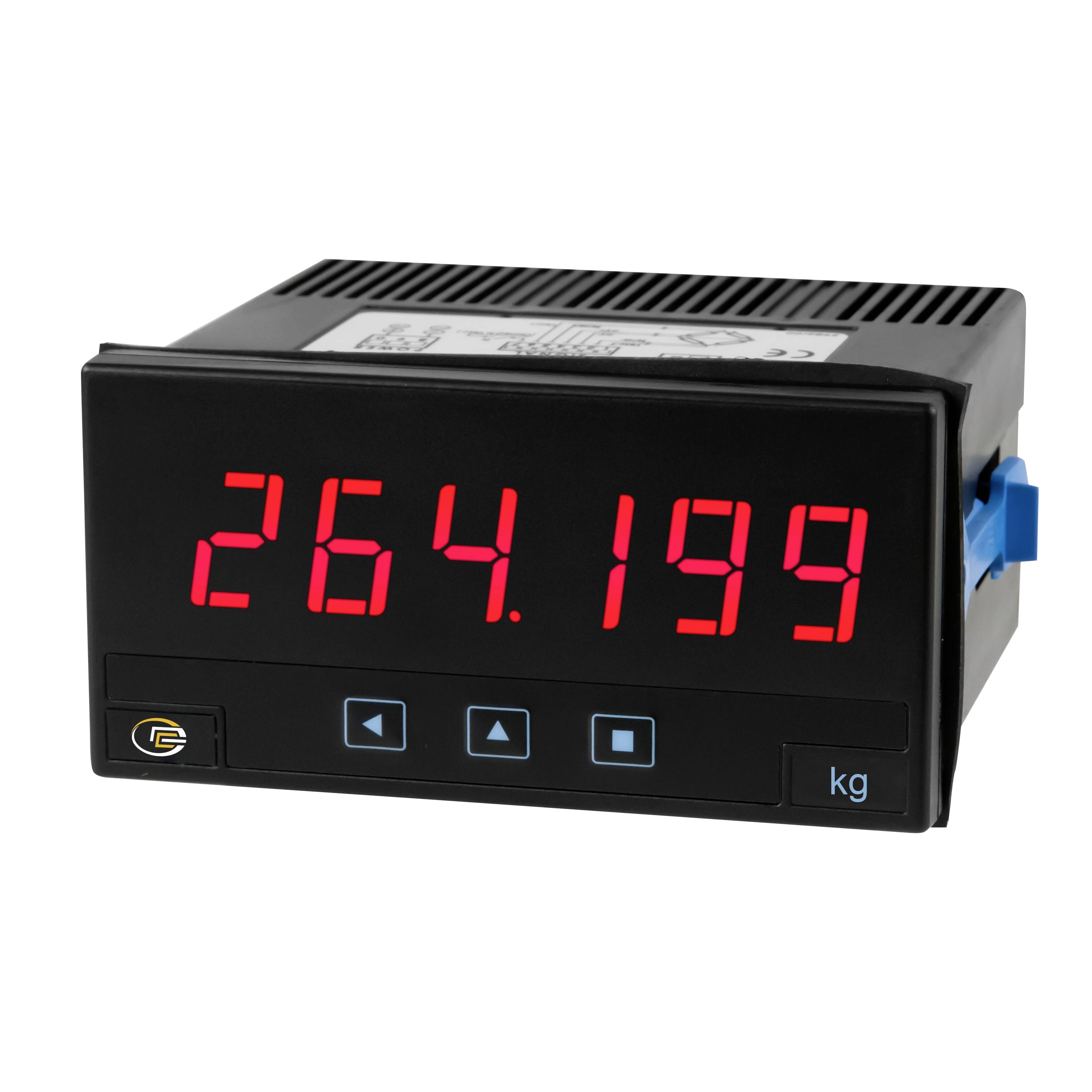

Die Einbauanzeige stellt die Messwerte auf einem 6-stelligen LED Display dar. Der Messbereich könnte so theoretisch zwischen -199999 ... 999999 liegen. Je nach gewünschter und eingestellter Skalierung kann ein entsprechender Einheitenaufkleber an der Einbauanzeige aufgebracht werden.

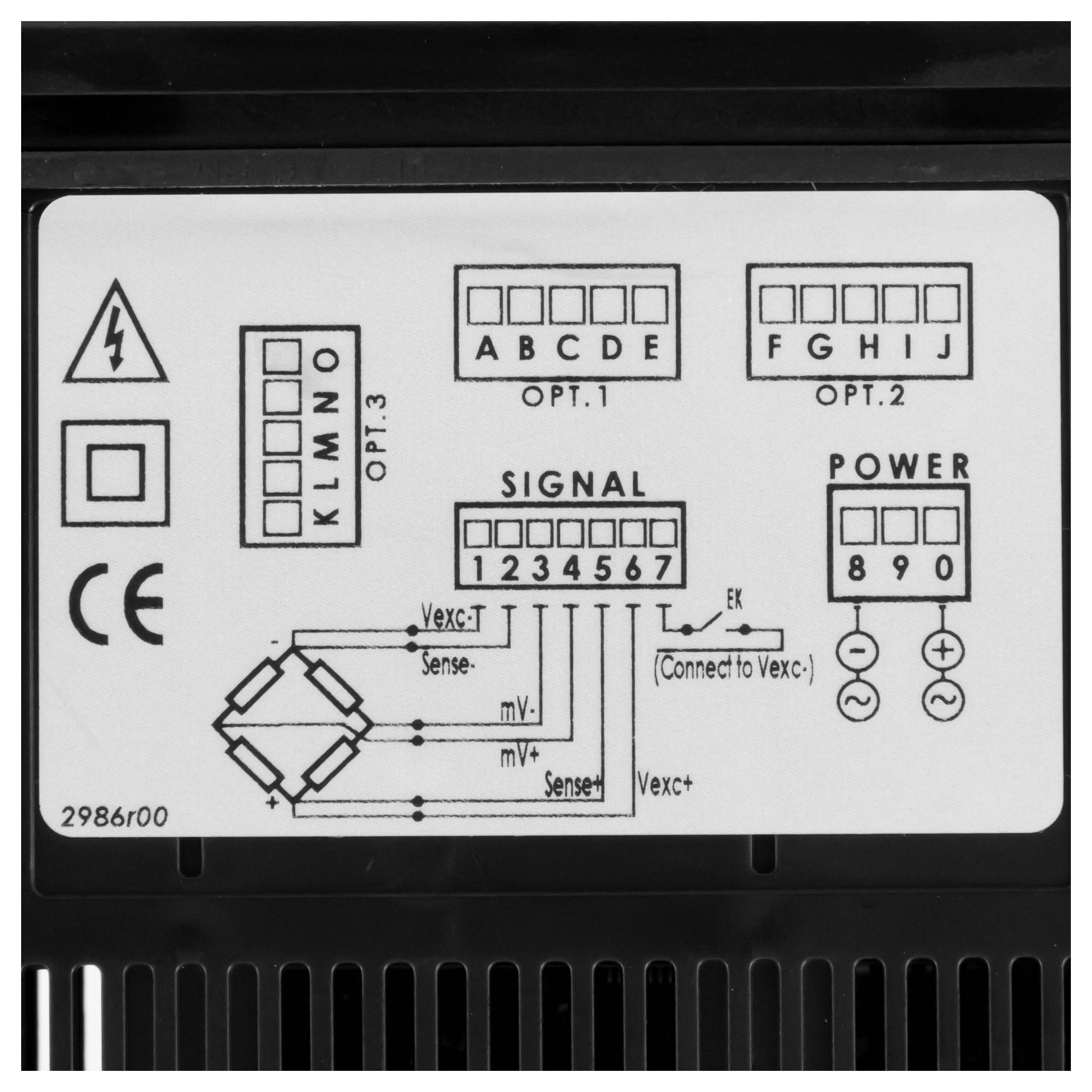

Die Einbauanzeige kann direkt die angeschlossene Messzelle mit Dehnungsmessstreifen mit Spannung versorgen. Die Versorgungsspannung ist zwischen 5 V und 10 V wählbar. Je nach gewählter Spannung können bis zu 8 bzw. 4 Kraft- bzw. Wiegezellen an die Einbauanzeige angeschlossen werden. Als Besonderheit zeichnet diese Einbauanzeige für mV/V das modulare Ausgangskonzept aus. Es stehen hier verschiedene, wechselbare Ausgangskarten je nach Anwendungsfall zur Verfügung.
Die Einbauanzeige stellt die Messwerte auf einem 6-stelligen LED Display dar. Der Messbereich könnte so theoretisch zwischen -199999 ... 999999 liegen. Je nach gewünschter und eingestellter Skalierung kann ein entsprechender Einheitenaufkleber an der Einbauanzeige aufgebracht werden.
Die Einbauanzeige kann direkt die angeschlossene Messzelle mit Dehnungsmessstreifen mit Spannung versorgen. Die Versorgungsspannung ist zwischen 5 V und 10 V wählbar. Je nach gewählter Spannung können bis zu 8 bzw. 4 Kraft- bzw. Wiegezellen an die Einbauanzeige angeschlossen werden. Als Besonderheit zeichnet diese Einbauanzeige für mV/V das modulare Ausgangskonzept aus. Es stehen hier verschiedene, wechselbare Ausgangskarten je nach Anwendungsfall zur Verfügung.
Ausführung
- Kraftanzeige PCE-DPD-F1
- für Dehnungsmessstreifen mit mV/V
- modulare Ausgangkarten
- 6 Digit LED Anzeige
- 230 V bzw. 24 V Spannungsversorgung
Lieferumfang
- 1 x Einbauanzeige PCE-DPD-F1
- 1 x Anschlussklemme für Spannungsversorgung
- 1 x Anschlussklemme für DMS
- 1 x Einheitenaufkleber
- 1 x Bedienungsanleitung
