Panasonic ALZ22F24 = ALZ52F24 Printrelais 24 V/DC 16 A 1 Schließer 1 St. kaufen

Ein elektrisches Relais mit Aufschrift '16A 250V', schwarzes Gehäuse und sechs Anschlussstiften für Leiterplattenmontage.

Abbildung ähnlich

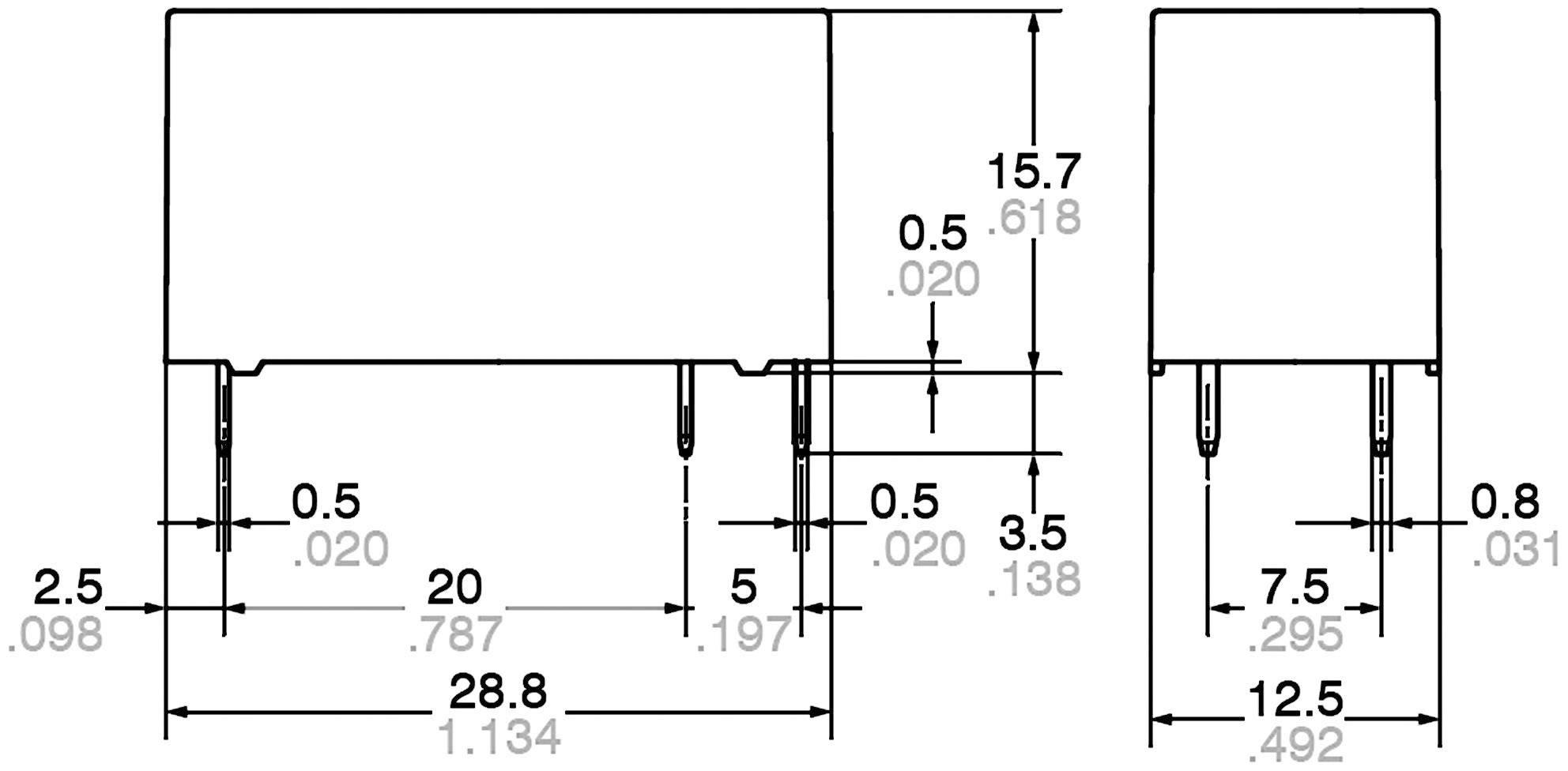

Diagramm zeigt Maße eines rechteckigen Bauteils mit mehreren Abmessungen in Millimetern und Zoll, einschließlich Höhe, Breite und Tiefe.

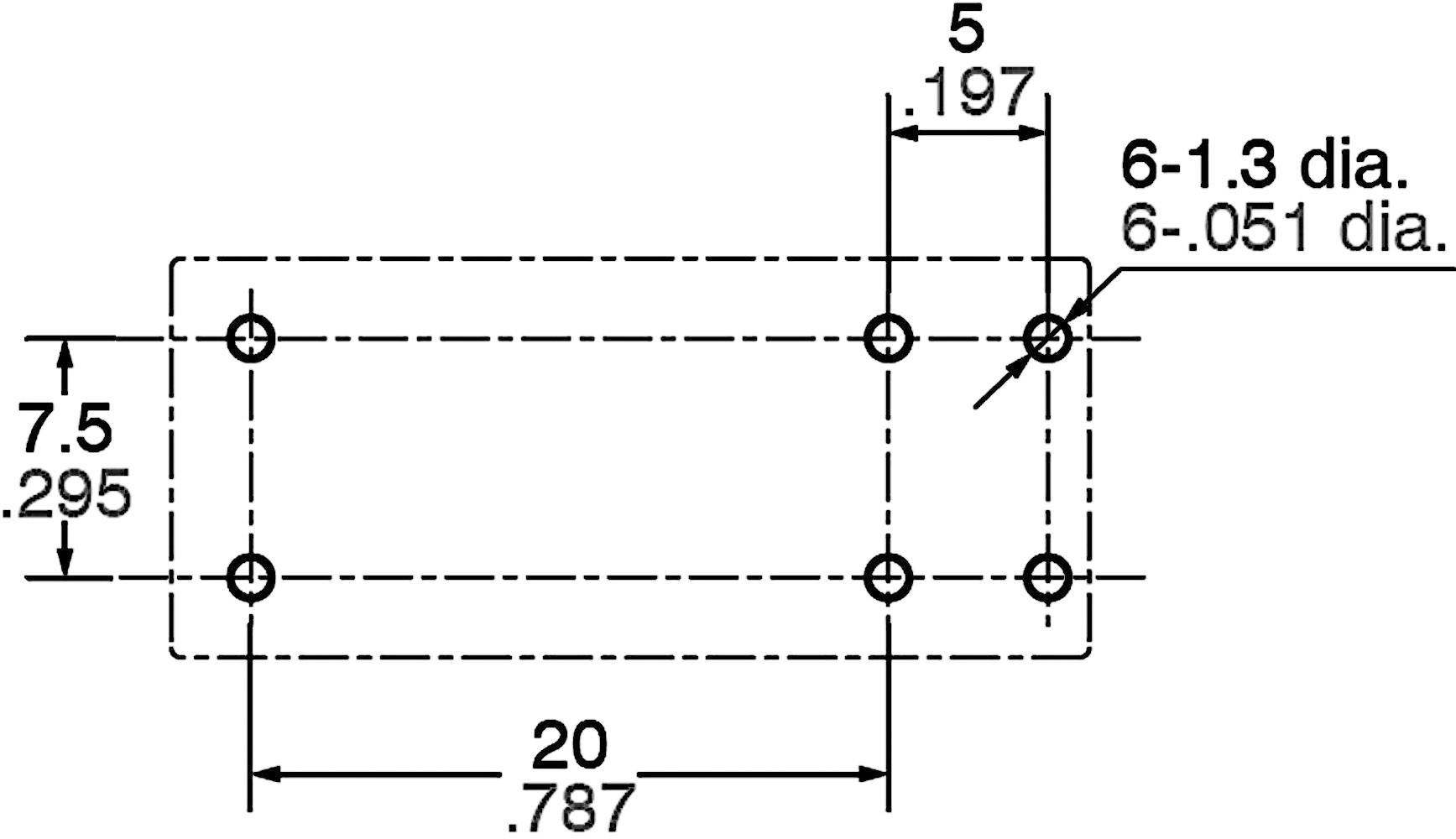

Technische Zeichnung eines rechteckigen Bauteils mit Maßen in Millimeter und Zoll, zeigt die Position von Befestigungslöchern.

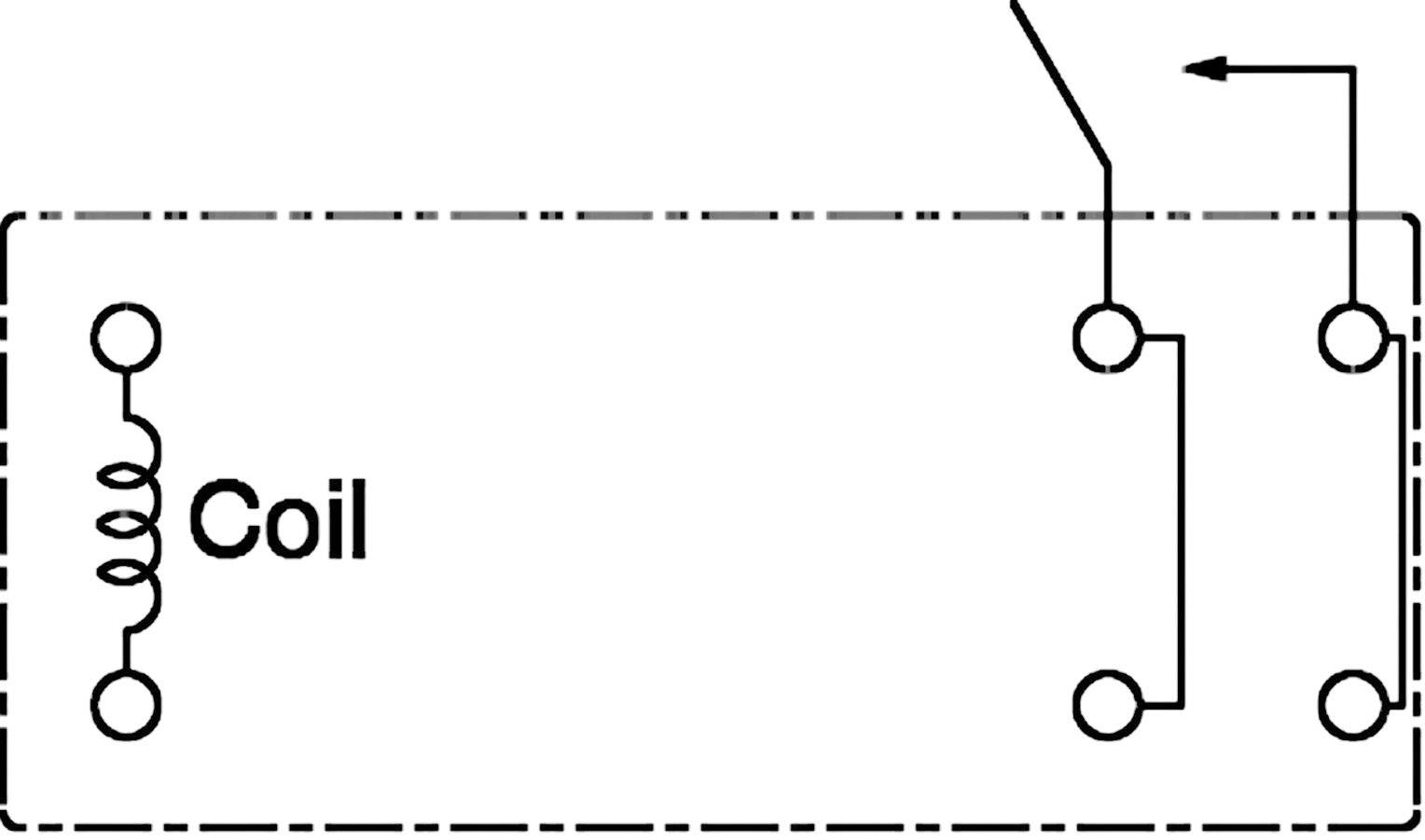

'Relais-Schaltplan: Rechteckiges Kästchen mit Coil-Symbol auf der linken Seite, rechts zwei zwischengeschaltete Kontakte.'

1/4

Abbildung ähnlich

Produkt-Art

Printrelais

Nennspannung Spule

24 V/DC

Ansteuerart

monostabil, 1 Spule

Kontaktart

1 Schließer

Schaltspannung (max.)

440 V/AC

Datenblatt (PDF)

Sofort-Lieferung Fr., 25. Sept.

14 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (5,87 € / Stück)

6,29 €

-7 %

5,87 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produkt-Art: Printrelais

Typ: ALZ22F24 = ALZ52F24

Nennspannung Spule: 24 V/DC

Ansprechspannung (min.): 16.8 V/DC

Ansprechspannung (max.): 31.2 V/DC

Ansteuerart: monostabil, 1 Spule

Widerstand (Spule): 1440 Ω

Kontaktart: 1 Schließer

Kontaktmaterial: AgSnO2

Schaltspannung (max.): 440 V/AC

Schaltstrom (max.): 16 A

Max. Schaltleistung: 4000 VA

Luft-/Kriechstrecke (Spule/Kontakte): 10 mm

Anschluss: Lötpins

Min. Temperatur: -40 °C

Max. Temperatur: +105 °C

Länge: 28.8 mm

Breite: 12.5 mm

Höhe: 15.7 mm

Abm.: (L x B x H) 28.8 x 12.5 x 15.7 mm

Inhalt: 1 St.

Dokumente & Downloads

Datenblatt

Datenblatt 504849 Panasonic ALZ22F24 = ALZ52F24 Printrelais 24 V/DC 16 A 1 Schließer 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 504849 Panasonic ALZ22F24 = ALZ52F24 Printrelais 24 V/DC 16 A 1 Schließer 1 St.

Beschreibung

Flaches Leistungsrelais mit sehr hoher Stoßspannungsfestigkeit und hoher Luft- und Kriechstromstrecke mit geringer Leistungsaufnahme.
Anwendung: Haushaltsgeräte, Konsumerelektronik, TV/CATV, Braune Ware, Bürogeräte, Industrie- und Automatisierungstechnik.
