OBO Bettermann 5096988 MCF100-NAR-TT+FS Kombiableiter 1 St. kaufen

Überspannungsschutzgerät in vertikaler Ausrichtung, weiß mit orange Akzenten. Markiert mit Anschlüssen N, L1, PE und Herstellerinformationen.

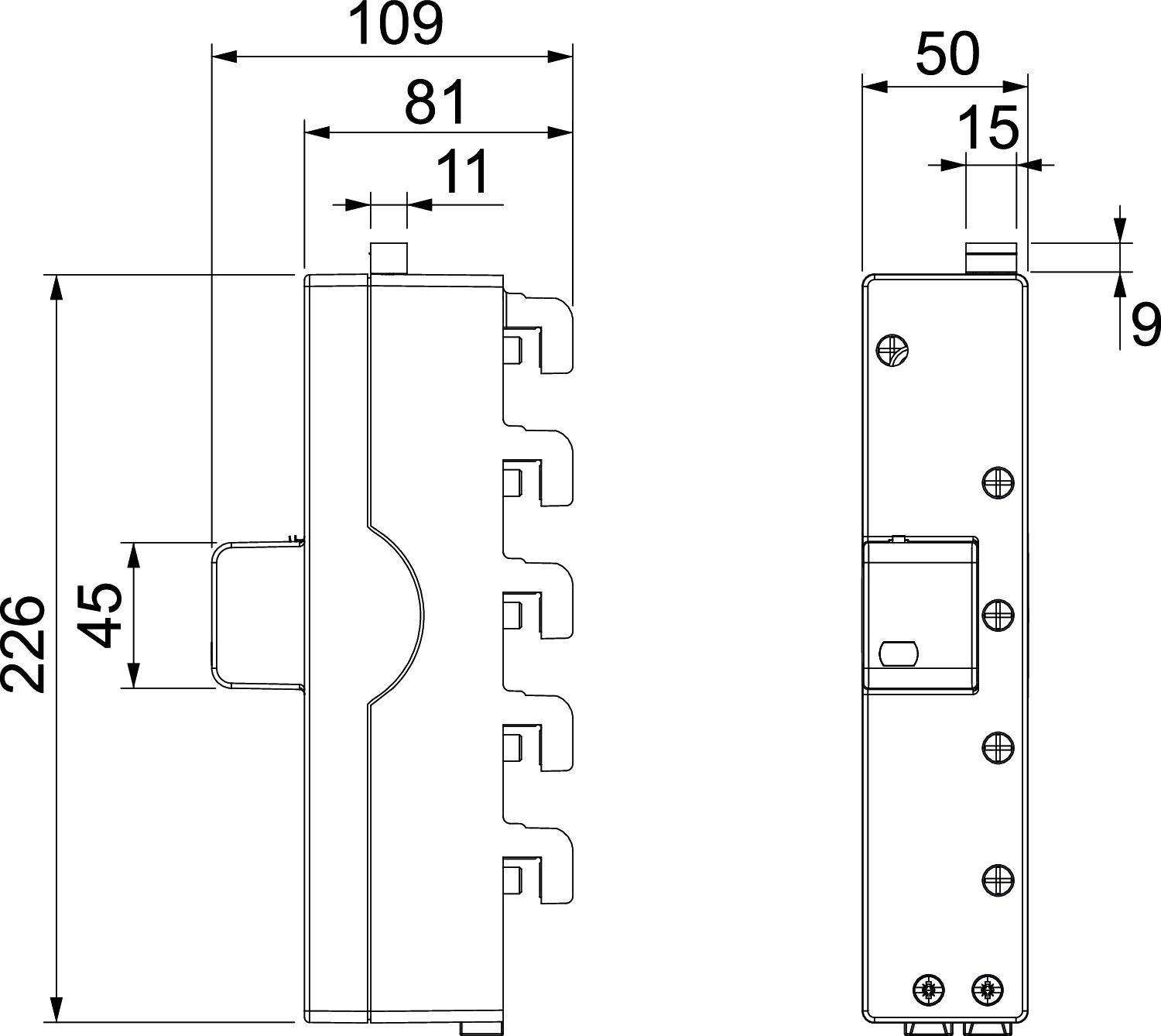

Technische Zeichnung eines Schlosses mit den Abmessungen: 226x109mm links, 50mm Breite rechts. Zeigt Details des Mechanismus.

1/2

Lieferung Mo., 16. Nov.

20 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

1.195,02 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

OBO Bettermann Vertr LightningController Rail 3-pol. m.NPE+FS 255V MCF100-NAR-TT+FS

Herstellerinformation

Technische Daten

Blitzstoßstrom (10/350 µs): 25 kA
Fernsignalisierung: ja
Höchste Dauerspannung: 255 V/AC
Montageart: Sammelschiene
Netzform TN: ja
Netzform TN-C: ja
Netzform TN-C-S: ja
Netzform TN-S: ja
Netzform TT: ja
Polzahl: 4
Schutzpegel: 2 kV
Schutzpegel L-N: 2 kV
Schutzpegel N-PE: 2 kV
Signalisierung am Gerät: optisch
Max. Leiterquerschnitt: 35 mm²ax. Leiterquerschnitt: 35 mm²

Produkt-Art: Kombiableiter

Überspannungsschutz für: 40 mm Sammelschiene

Ableitstrom: 100 kA

Nennspannung: 230 V/AC

Ausführung: Max. Leiterquerschnitt: 35 mm²

Herst.-Teilenr.: 5096988

Typ: Kombiableiter Typ 1+2

Passend für (Details): Energietechnik

Normen: VDE 0185-305 (IEC 62305). VDEW-Richtlinie

Inhalt: 1 St.

Verpackungsart: Piece

UKCA: nicht relevant

Beschreibung

Der MCF100-NAR Kombiableiter Typ 1+2 zum Blitzschutzpotentialausgleich nach VDE 0185-305 (IEC 62305) eignet sich für den Einsatz im Vorzählerbereich gemäß der VDEW-Richtlinie. Einsatzbereich des MCF100-NAR sind Gebäude mit Blitzschutz oder Freileitungseinspeisung in TN-S- und TT-Systemen. Die Montage erfolgt auf 40-mm-Sammelschienen im netzseitigen Anschlussraum. Der Schutzpegel von <=1,5 kV schützt die Endgeräte in der Anlage. Das Blitzstromableitvermögen beträgt 100 kA (10/350) gesamt und 25 kA (10/350) pro Pol, folgestromlöschend bis 50 kA mit einer max. Vorsicherung bis 315 A gL/gG. Die FS-Variante ist zusätzlich mit einem potentialfreien Wechslerkontakt ausgestattet, der eine Fernsignalisierung ermöglicht.
