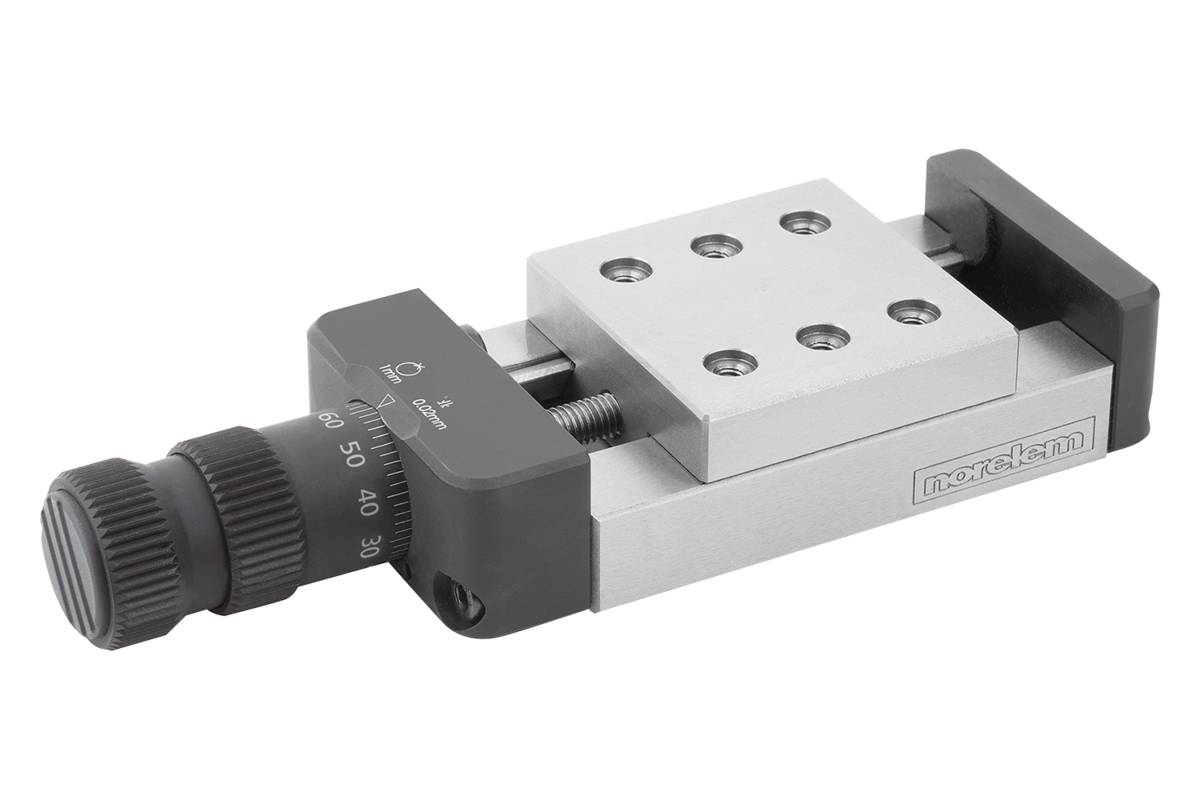

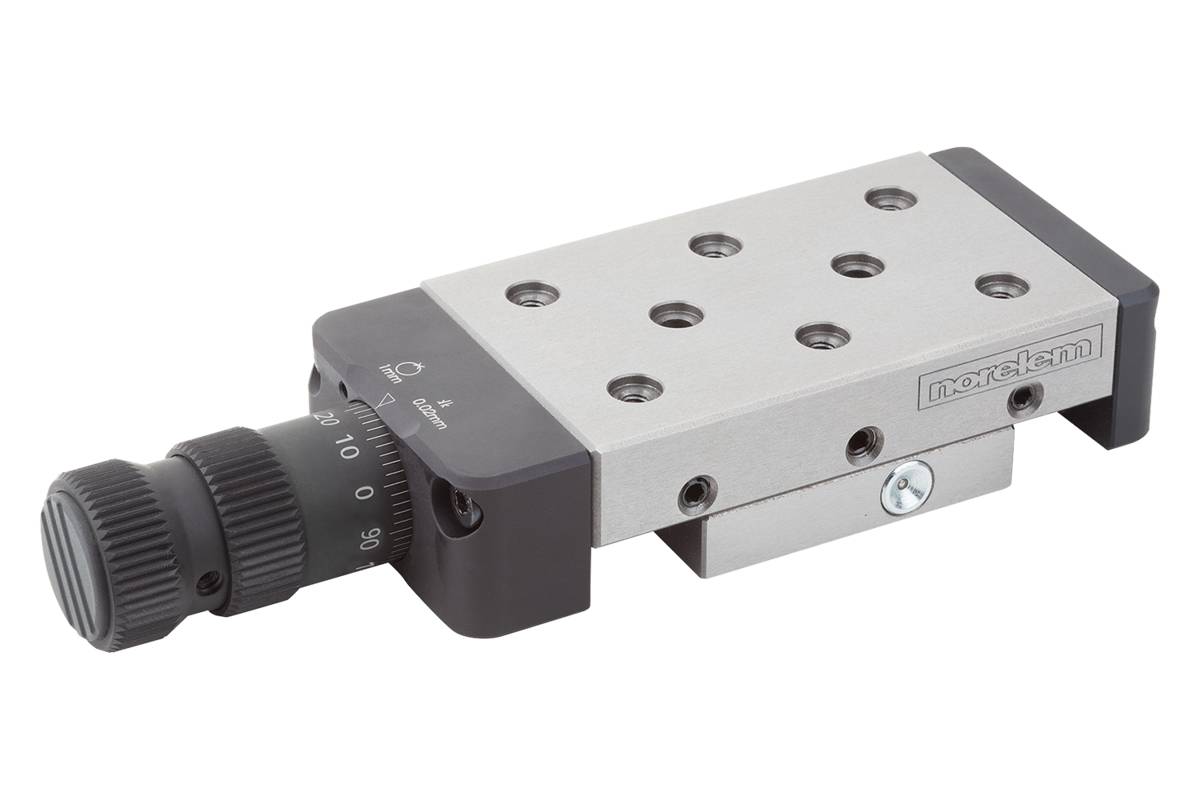

Norelem 21062-100135, Schwalbenschwanzschlitten, mit Mikrometerspindel, Grauguss

Schwalbenschwanzschlitten Version 1 mit MikrometerspindelGehäusematerial Grauguss B=Breite 100 L=Plattenlänge135 A 40 A1 24 A2 28 B1 99,5 C 32 D M10X1 D1 10 D2 M05 D3 5,3 D4 10,2 E 86 E1 25 E2 25 E3 50 K 36 L1 100 L2 88 L3 8 M M06 M1 M06 M2 M06 Mx (Nm) 11 My (Nm) 43 Mz (Nm) 12 O 22,4 P 2,1 P1 3,8 R 8 T1 0,025 T2 0,025 TA_E 4 TA_E1 6 TI_E 4 TI_E1 6 U2 49 f (N) 590
