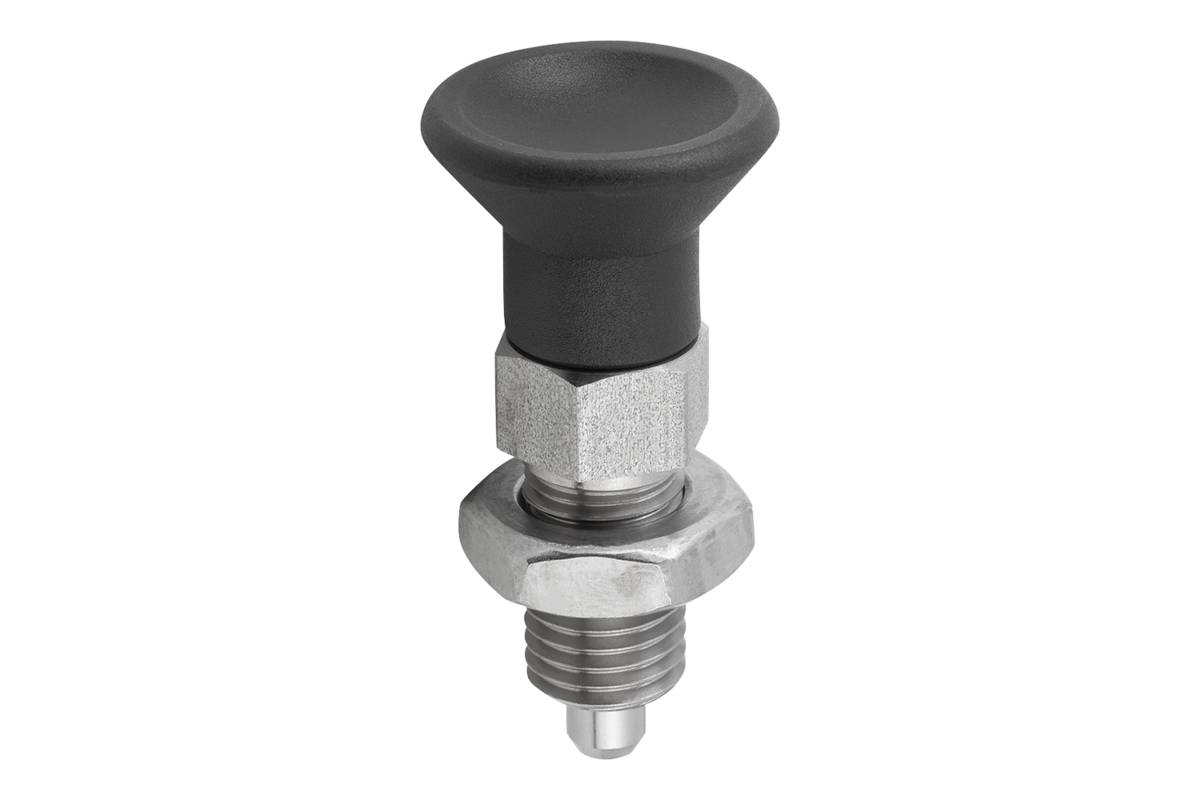

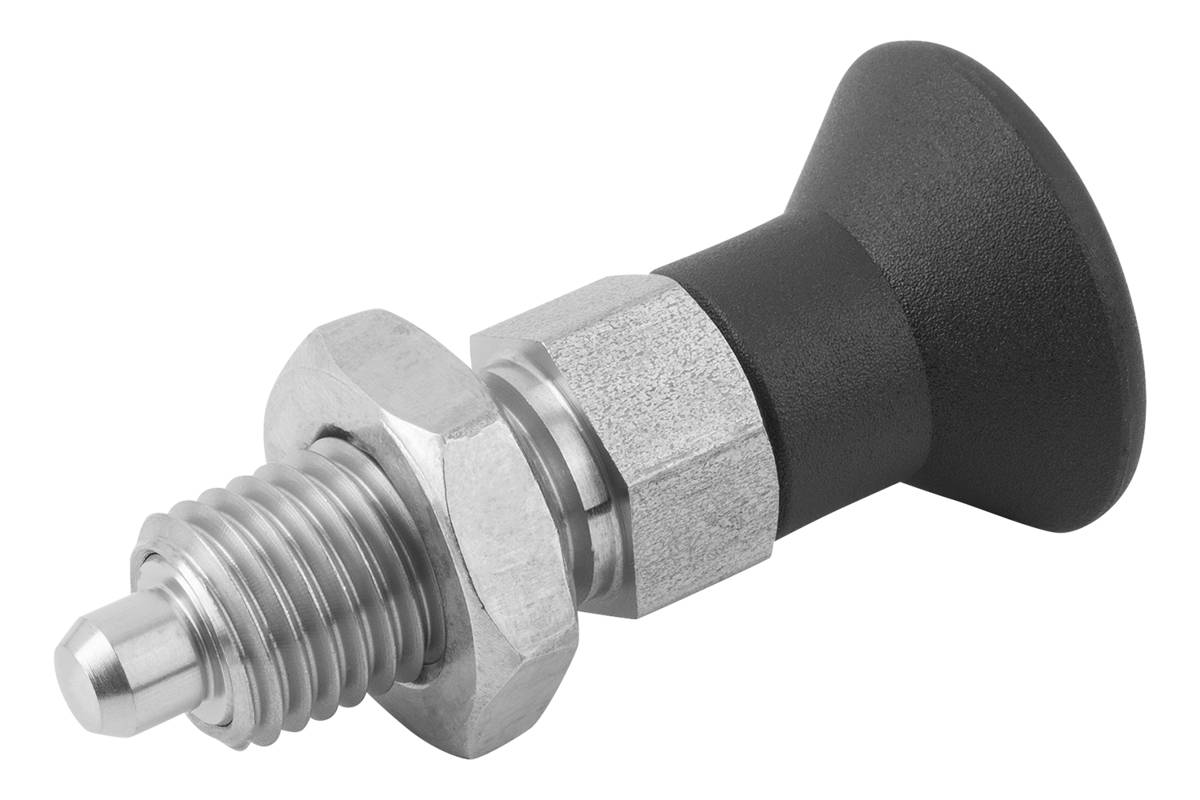

Norelem 03089-02308A6, Indexierungsstößel, ohne Sperrschlitz, Edelstahl, gehärtet

Rastbolzen Form B Größe 3 Version 1 ohne Verriegelungsschlitz Produkttyp Standard Gehäusematerial Edelstahl Komponentenmaterial Thermoplast Komponentenfarbe schwarzgrau RAL 7021 Gehäuseoberfläche gehärtet Stahlcode 1.4034 D1 = Gewinde 5/8-11 D = Stiftdurchmesser 8 F1 = Anfangsfederkraft N ca. 15 F2 = Endfederkraft N ca. 35 L=Länge 68 S=Weg 8 D2 33 F x 30° 2,3 Formdefinition ohne Sicherungsschlitz, mit KontermutterL1 26 L2 10 L3 21 Kontermutter mit Kontermutter SW1 19 SW2 15/16
