Netzumschalter Schwarz 2.5 mm² 1250 A 3 Schließer, 4 Wechsler Siemens 3KC83520GA220GA3 kaufen

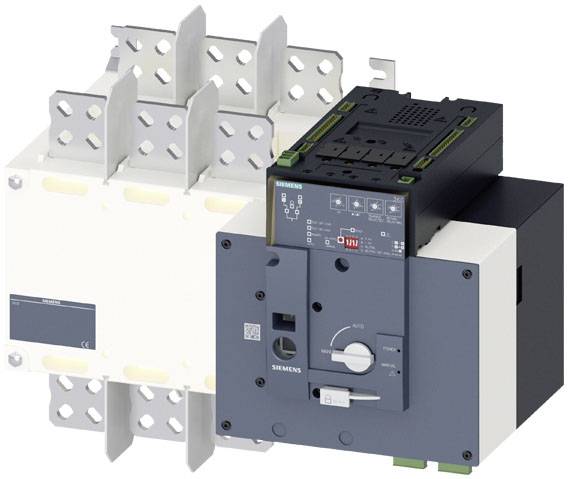

Ein elektrischer Leistungsschalter von Siemens mit mehreren Anschlüssen und Kontrollanzeigen zur Steuerung und Schutz elektrischer Systeme.

Abbildung ähnlich

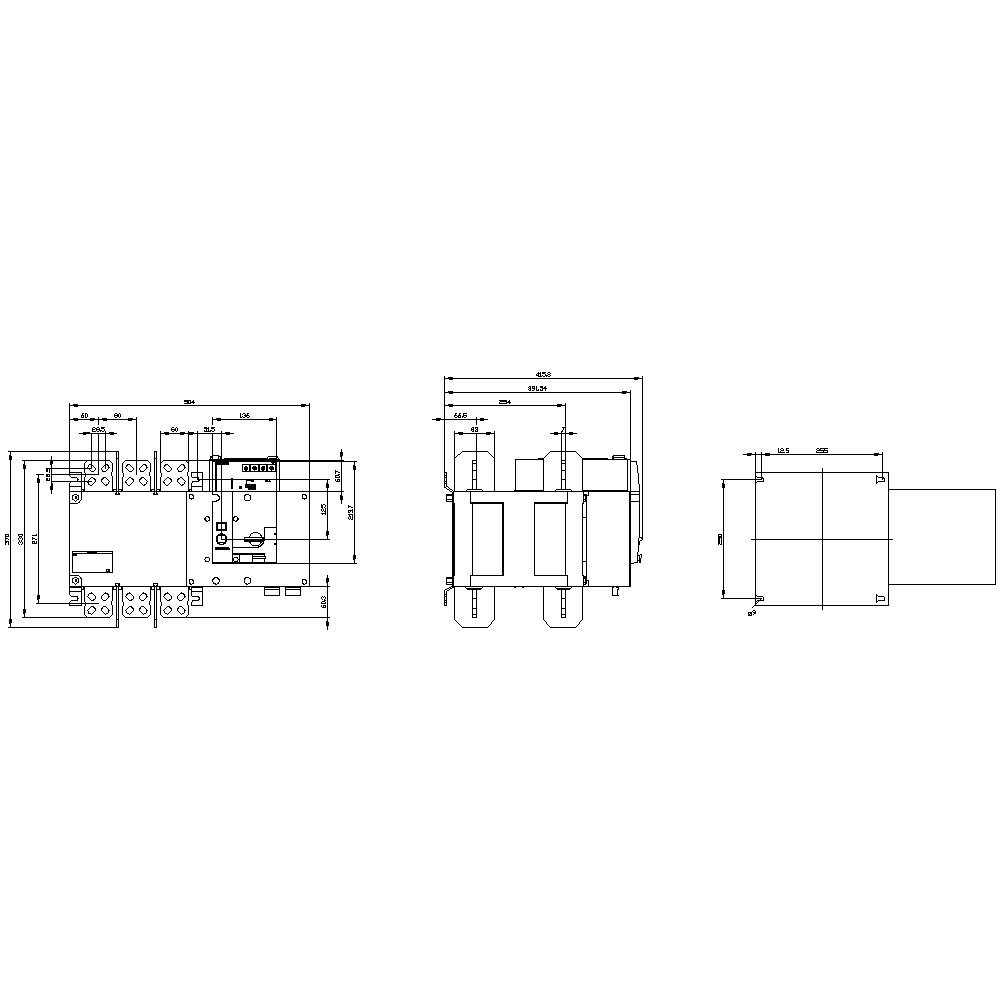

Technische Zeichnung eines elektrischen Schalters mit detaillierten Maßen und Ansichten. Zeigt Vorder-, Seiten- und Draufsicht.

1/2

Abbildung ähnlich

Produkt-Art

Netzumschalter

Polzahl

Nennstrom - gerundet

1250 A

Kontaktart

3 Schließer

4 Wechsler

Betriebsspannung (Details)

690 V/AC

Lieferung Fr., 2. Apr. 2027

2 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

4.927,31 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mo., 1. Feb. 2027

Kostenfreier Versand

7.973,95 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Anzahl der Digitaleingänge: 11 feste Eingänge
Anzahl der Relaisausgänge: 3 fest
Anzahl der überwachten Phasen: 3
Anzugsdrehmoment / der Ein- und Ausgänge / bei Schraubanschluss / maximal: 0,6 Nm
Anzugsdrehmoment / für Hauptkontakte / bei Schraubanschluss / maximal: 26 Nm
Ausführung der Anzeige / für Schaltstellungsanzeige Handbetrieb: I - O - II
Ausführung der Schnittstelle / für RJ45-Steckverbinder: 8 adrig, gerades Netzwerkkabel, ohne Schirmung
Ausführung des Betätigungselements: langer Drehgriff
Ausführung des elektrischen Anschlusses / der Ein- und Ausgänge: Abnehmbar/steckbar
Ausführung des elektrischen Anschlusses / für Hauptstromkreis: Schienenanschluss
Ausführung des Griffs: Handgriff
Ausschaltzeit / bei Funktionsfolge I-O-II oder II-O-I / bei AC / bei 415 V / minimal: 1400 ms
Ausschaltzeit / bei Funktionsfolge I-O-II oder II-O-I / bei AC / bei 415 V / maximal: 61400 ms
Bauart des Geräts: Festeinbau
Befestigungsart: Schraubbefestigung
Betriebsfrequenz: 45 - 65 Hz
Dauer der Schaltspiele: 180 s
Eignung zur Verwendung / Hauptschalter: ja
Eignung zur Verwendung / Lasttrennschalter: ja
Eignung zur Verwendung / Sicherheitsschalter: ja
Eignung zur Verwendung / Wartungs-/Reparaturschalter: ja
Eingangsstrom / am Digitaleingang / bei Signal <0> / maximal: 2,1 mA
Eingangsverzögerungszeit: 0,046 s
Elektrische Lebensdauer (Schaltspiele) / bei AC-21 B, AC-22 B, AC-23 B: 500
Mechanische Lebensdauer (Schaltspiele) / bei Funktionsfolge I-O-II-O-I: 4000
Mechanische Lebensdauer (Schaltspiele) / bei Funktionsfolge O-I-O / typisch: 2500
Impulsdauer / minimal: 0,06 s
Isolationsspannung: 1000 V
Nettogewicht: 30000 g
Position / des Schaltantriebs: am rechten Ende
Produktausstattung / Verriegelung: ja
Produkterweiterung / Hilfsschalter: ja
Rückschaltzeit / des Steuergeräts / maximal: 3600 s
Schutzart IP / frontseitig: IP00
Schutzart IP / bei geschlossenem Schalter / mit Blende oder Kabelschuhabdeckung: IP20
Umgebungstemperatur während Betrieb: -20 °C - +70 °C
Umschaltzeit / des Steuergeräts / maximal: 60 s
Verlustleistung bei AC / bei 230 V: 2,5 W
Verlustleistung maximal: 279,9 W
Verschmutzungsgrad: 3
Versorgungsspannung / bei AC / maximal: 332 V
Überspannungskategorie: III

Produkt-Art: Netzumschalter

Kontaktart: 3 Schließer
4 Wechsler

Betriebsspannung (Details): 690 V/AC

Herstellerfarbe: Schwarz

Querschnitt: 2.5 mm²

Polzahl: 3

Abm.: (B x H x T) 504 x 370 x 439.5 mm

Nennstrom: 1250 A

Nennstrom - gerundet: 1250 A

Ausführung: automatisch, Motorantrieb

Breite: 504 mm

Höhe: 370 mm

Tiefe: 439.5 mm

: 0

: 0

: 1250 A

: 3

: IP00

: 4

: TRUE

: TRUE

: Schienenanschluss

: FALSE

: langer Drehgriff

: TRUE

: TRUE

: TRUE

: 710 kW

: 35 kA

: schwarz

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 415 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 1250 A

: 1250

: sonstige

UKCA: Ja

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2263554 Netzumschalter Schwarz 2.5 mm² 1250 A 3 Schließer, 4 Wechsler Siemens 3KC83520GA220GA3

Beschreibung

SENTRON, ATE, Netzumschalter 3KC, automatisch, ATSE, 3- polig, Iu: 1250 A, Ue AC: 415 V, Ie bei AC-33 B bei 415V: 1000 A, Ie bei AC-23 A bei 690V: 800 A, Schraubbefestigung, Motorantrieb, am rechten Ende, langer Drehgriff, Schienenanschluss Netzumschalter 3KC bis 3200 A für die permanente Stromversorgung. Netzumschalter 3KC von Siemens stehen für hohe Leistung, einfache Installation und sicheren Betrieb. Im Portfolio finden Sie handbetätigte MTSE-, fernbetätigte RTSE- und automatische ATSE-Netzumschalter in unterschiedlichen Ausführungen für vielfältige Schaltaufgaben. Netzumschalter 3KC dienen in Energieversorgungsnetzen zum Lasttransfer zwischen einer normalen und alternativen Quelle. Auch das Umschalten zwischen zwei Lasten ist möglich. 1.Kurze Schaltzeiten bei ATSE und RTSE (bis 160 A <, 180 ms). 2. Flexibel einsetzbar dank kompakter Bauweise und umfangreichem Zubehör. 3. Erhöhte Sicherheit während Wartungsarbeiten durch Vorhängeschlosssperre. 4. Schnelle Montage an der Hutschiene bei Baugrößen bis 160 A. 5. Effizientes Engineering durch umfangreiche CAx-Daten. 6. Unkomplizierte Dokumentation mit dem Handbuch-Konfigurator. 7. Ideal für die kontinuierliche Stromversorgung (USV) z. B. von Rechnerräumen, Fertigungsstraßen im Dauerbetrieb oder großen Infrastrukturen wie Flughäfen (RTSE- und ATSE-Varianten).
