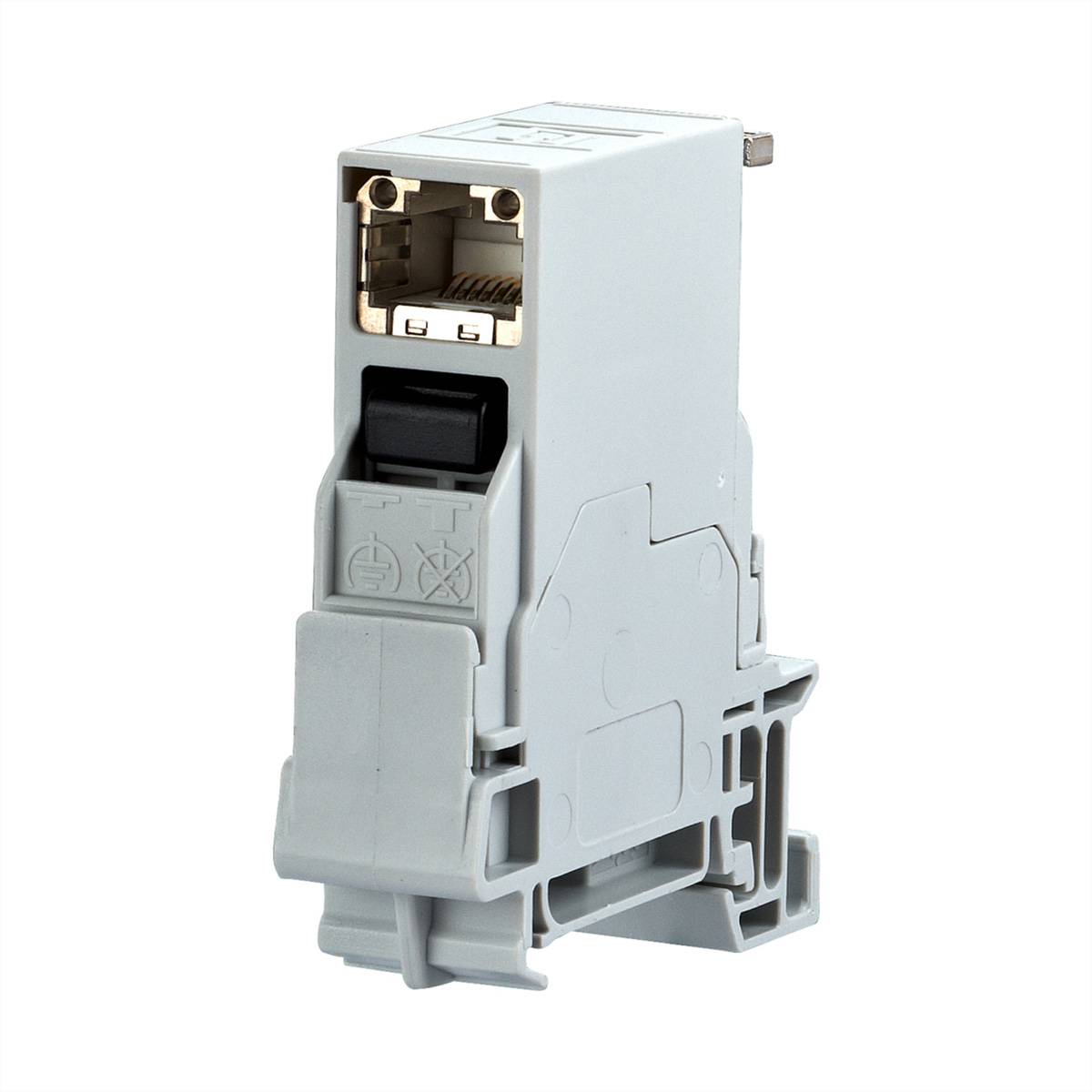

METZ CONNECT E-DAT Industry TS35, field jack insert PROFINET
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Einbaudose
Bauform
RJ45 Flanscheinsatz
Typ
METZ CONNECT E-DAT Industry TS35, field
Anschluss
RJ45
Anschluss A
RJ45-Stecker 8p8c
Datenblatt (PDF)
2 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (21,00 € / Stück)
21,00 €
zzgl. MwSt.
& Nur noch 2 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
E-DAT Industry Tragschiene TS35 + RJ45 Feldbuchseneinsatz Cat.6 Class EA, PROFINET...
Highlights & Details
- Anschlusseinheit zur Montage auf Tragschiene TH35
- bestückt mit einem E-DAT Industry RJ45 field jack insert
- Steckrichtung senkrecht, 90° zur Tragschiene
- Einhaltung der Klasse EA
- für 10 GBit Ethernet, Remote Powering und HDBaseT geeignet
Technische Daten
- Produktgruppe: Netzwerkkomponenten
- Produkttyp: Industrial Networking
- Farbe: grau
- Schirmungstyp: geschirmt
- Übertragungsqualität: Cat6A / Class EA
- Anzahl Ports: 1
- Power over Ethernet (PoE): PoE+ (IEEE 802.3at)
- Seite 1 Typ des Anschlusses: RJ-45
- Seite 1 Art des Anschlusses: Weiblich (Buchse)
- Seite 2 Typ des Anschlusses: RJ-45
- Seite 2 Art des Anschlusses: Weiblich (Buchse)
- Steckrichtung: senkrecht
- Betriebstemperatur min.: -40 °C
- Betriebstemperatur max.: 70 °C

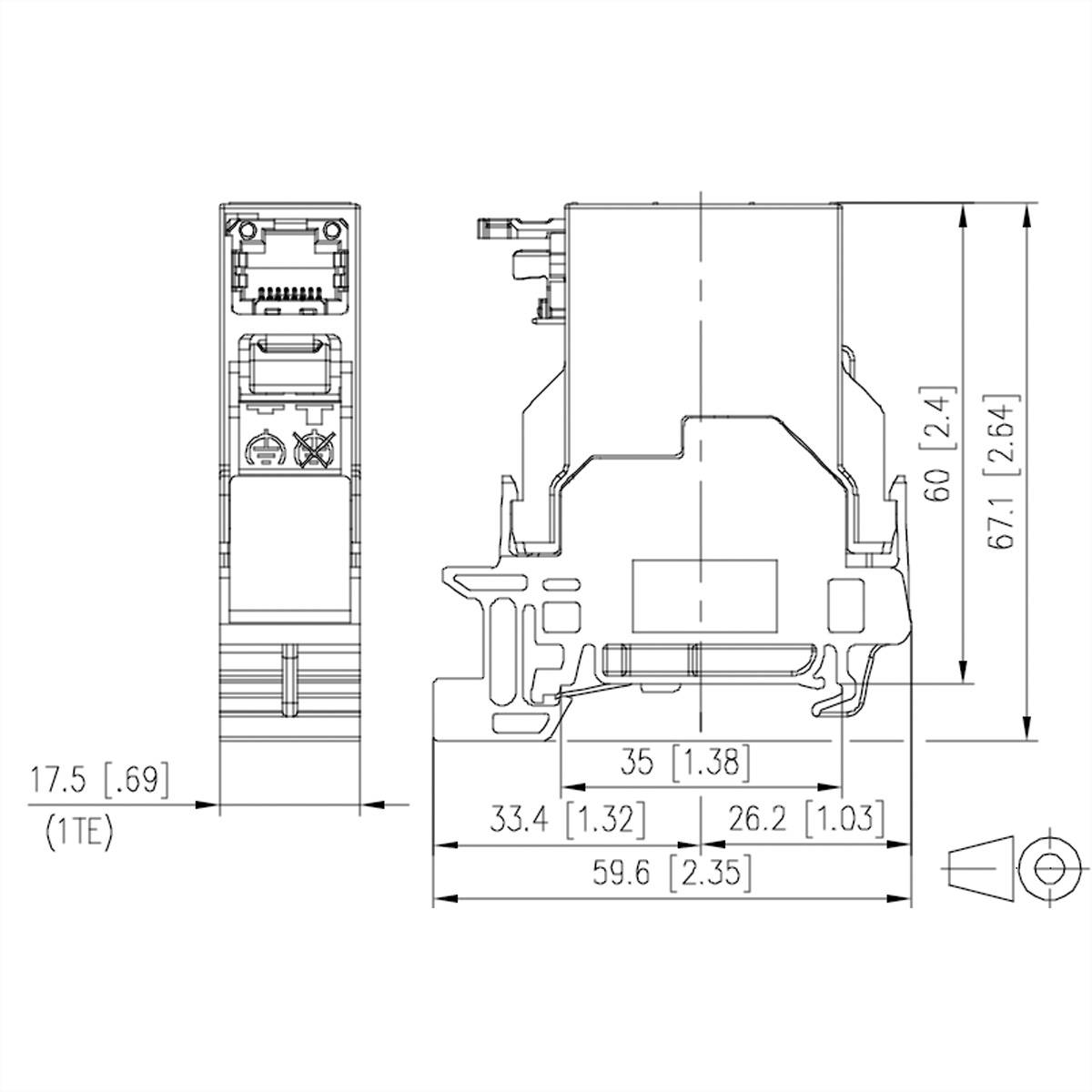

- Höhe: 67.1 mm
- Breite: 17.5 mm
- Tiefe: 59.6 mm
- Gewicht: 43 g
- Verpackungshöhe: 20 mm
- Verpackungsbreite: 120 mm
- Verpackungstiefe: 140 mm
- Paketgewicht: 0.054 kg
- Bruttogewicht: 0,054
- Typ
METZ CONNECT E-DAT Industry TS35, field
- Produkt-Art
Einbaudose
- Bauform
RJ45 Flanscheinsatz
- Anschluss
RJ45
- Anschluss A
RJ45-Stecker 8p8c
- Anschluss B
RJ45-Stecker 8p8c
- Gewicht
43 g
- Herstellerfarbe
Grau
- Inhalt
1 St.
- Breite
17.5 mm
- Höhe
67.1 mm
- Passend für (Details)
10 GBit Ethernet (IEEE 802.3an). Remote Powering (PoE. PoE plus. UPoE) und HDBaseT
- Voreilender Kontakt (PE)
Ja
- Ausführung
PROFINET
- Polzahl
8
- Typ
RJ45 Feldbuchseneinsatz
- Temperaturbereich
-40 - 70 °C
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3799414 METZ CONNECT E-DAT Industry TS35, field jack insert PROFINET
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3799414 METZ CONNECT E-DAT Industry TS35, field jack insert PROFINET
Beschreibung
E-DAT Industry Tragschiene TS35 + RJ45 Feldbuchseneinsatz Cat.6 Class EA, PROFINET Anschlusseinheit zur Montage auf Tragschiene TH35 nach DIN EN 60715 in Elektroverteilern für Haus- und Industrieinstallation. bestückt mit einem E-DAT Industry RJ45 field jack insert. Steckrichtung senkrecht, 90° zur Tragschiene. Einhaltung der Klasse EA nach ISO/IEC 11801, DIN EN 50173-1. für 10 GBit Ethernet (IEEE 802.3an), Remote Powering (PoE, PoE plus, UPoE) und HDBaseT geeignet. montagefreundlicher Anschluss der 2- bis 4-paarigen Datenleitung AWG 24/1 - 22/1 und Litzenleiter mit 7-drähtiger CU-Litze AWG 26/7 an BTR 8fach IDC-Schneidklemmen. die Baubreite von 1TE ermöglicht den Einbau von bis zu 12 Geräten in einen Standard-Elektroverteiler. bei Einbau als Gerät der Schutzklasse I erfolgt der Potentialausgleich über eine schaltbare integrierte Potentialausgleichsfeder direkt über die Tragschiene, welche über entsprechende Kontaktierungsklemmen am Gebäudepotentialausgleich anzuschließen ist
Ausführung
- Anschlusseinheit zur Montage auf Tragschiene TH35 nach DIN EN 60715 in Elektroverteilern für Haus- und Industrieinstallation
- bestückt mit einem E-DAT Industry RJ45 field jack insert
- Steckrichtung senkrecht, 90° zur Tragschiene
- Einhaltung der Klasse EA nach ISO/IEC 11801, DIN EN 50173-1
- für 10 GBit Ethernet (IEEE 802.3an), Remote Powering (PoE, PoE plus, UPoE) und HDBaseT geeignet
- montagefreundlicher Anschluss der 2- bis 4-paarigen Datenleitung AWG 24/1 - 22/1 und Litzenleiter mit 7-drähtiger CU-Litze AWG 26/7 an BTR 8fach IDC-Schneidklemmen
- die Baubreite von 1TE ermöglicht den Einbau von bis zu 12 Geräten in einen Standard-Elektroverteiler
- bei Einbau als Gerät der Schutzklasse I erfolgt der Potentialausgleich über eine schaltbare integrierte Potentialausgleichsfeder direkt über die Tragschiene, welche über entsprechende Kontaktierungsklemmen am Gebäudepotentialausgleich anzuschließen ist
- Varianten: Beschaltung nach T568A, T568B oder PROFINET
Lieferumfang
- METZ CONNECT E-DAT Industry TS35
Hinweise
- HDBaseT™ ist eine eingetragene Handelsmarke der HDBaseT™ Alliance.
