Mentor 1296.2103 Hohllichtleiter Starr Kartenbefestigung, Presspassung kaufen

Ein LED-Matrix-Display mit einer Anordnung von Dioden in einem rechteckigen Raster, geeignet zur Darstellung von Text oder einfachen Grafiken.

Abbildung ähnlich

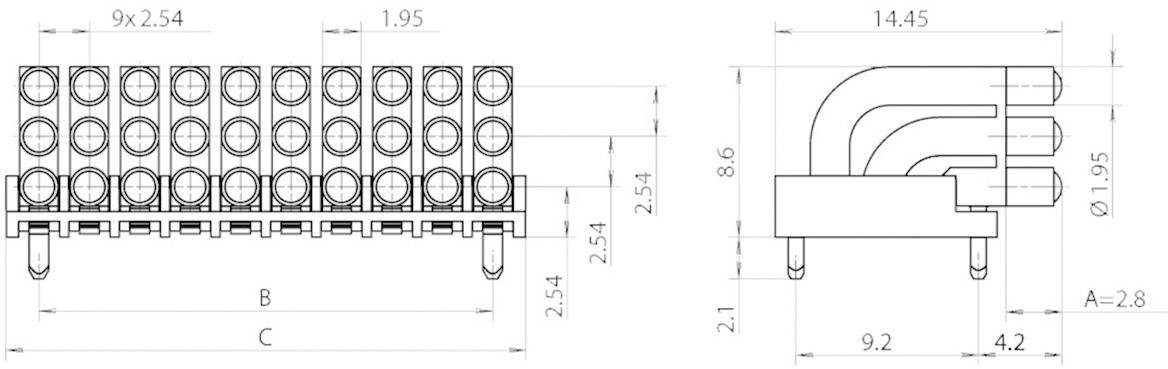

Technische Zeichnung eines Steckverbinders mit Maßen. Vorderansicht zeigt eine Reihe von 20 Pins; Seitenansicht zeigt verbundene Drähte.

1/2

Abbildung ähnlich

Produkt-Art

Hohllichtleiter

Montageart

Kartenbefestigung

Presspassung

Breite

14.45 mm

Höhe

10.7 mm

Länge

26.2 mm

Datenblatt (PDF)

Sofort-Lieferung morgen

68 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (5,03 € / Stück)

5,03 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Miniatur Mehrfach-Lichtleiter, liegend

Abstrahlfläche Ø 2 mm

Unser Service für Sie

Technische Daten

Typ: 1296.2103

Produkt-Art: Hohllichtleiter

Montageart: Kartenbefestigung
Presspassung

Hersteller: Mentor

Konfiguration: 3 x 10

Ausführung: Starr

Linsenform: Gewölbt

Herstellerfarbe: Transparent

Betriebstemperatur (min.): -40 °C

Betriebstemperatur (max.): +85 °C

Linsengröße, Ø: 1.95 mm

Breite: 14.45 mm

Höhe: 10.7 mm

Länge: 26.2 mm

Abm.: (L x B x H) 26.2 x 14.45 x 10.7 mm

RoHS-konform: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 556596 Mentor 1296.2103 Hohllichtleiter Starr Kartenbefestigung, Presspassung

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 556596 Mentor 1296.2103 Hohllichtleiter Starr Kartenbefestigung, Presspassung

Beschreibung

Der Lichtleiter-Baustein ist für den Einsatz von CHIPLEDs der Bauform 0603 oder kleinerer Bauformen ausgelegt und besitzt ein Rastermaß von 2,54 mm. Das System ist mit einer Blende versehen, um Überstrahlungen zu vermeiden, sodass auch gemischte Farben möglich sind. Das doppelt übereinander angeordnete Lichtleiterelement wird mit Einpresszapfen in der Leiterkarte fixiert.
