Megger 1010-516 MCC1010 Erweiterungsmodul 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
4 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
405,00 €
3
2% = 9,87 €
395,13 €
5
3% = 13,16 €
391,84 €
10
4% = 16,45 €
388,55 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (405,00 € / Stück)
405,00 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 4 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

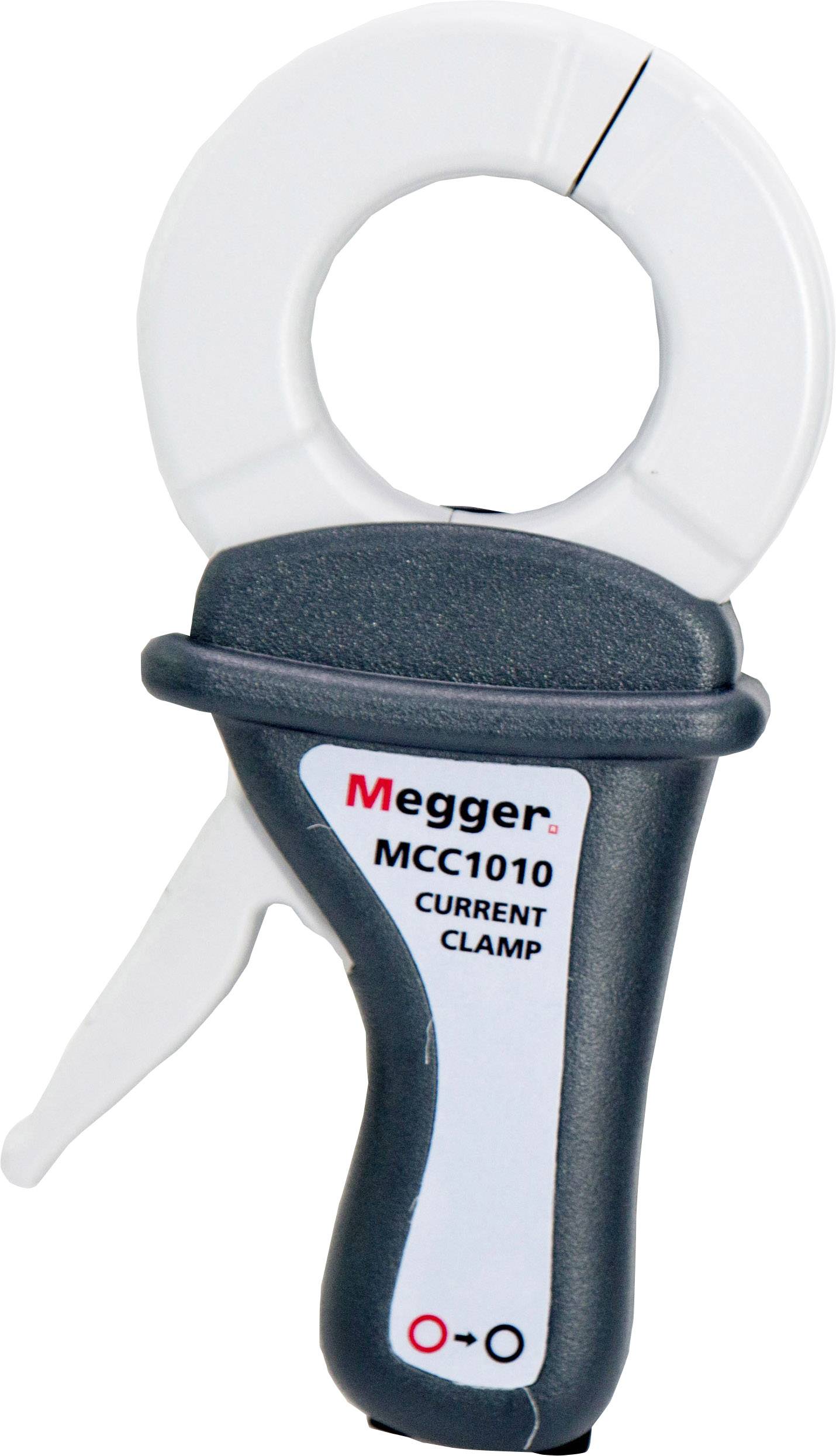

Stromklammer MCC1010
- CAT IV 600 V Strommessung bis zu 1000 A AC
- 1 mA / 1 A Empfindlichkeit an einem bewerteten Lastwiderstand von 1 Ω
- Große Greifbacken für Leiter bis zu 52 mm
- Überspannungsschutz der Ausgangsklemmen
- Geeignet für Kriechströme
Technische Daten
- Transformationsverhältnis 1000:1
- Empfindlichkeit 1 mA/A
- Frequenzbandbreite 15 Hz – 10 kHz
- Scheitelfaktor (Crestfactor) ≥ 6 für Ströme bis 2000 A / Spitzenstrom (300 A rms)
- Einfluss des Scheitelfaktors ≤1% für CF≤4
- Nominale Lastimpedanz ≤1 Ω (Lastwiderstand)
- Maximale Ausgangsspannung ≤28 V Spitz (elektronischer Begrenzer)
- Einfluss der Frequenz 30 Hz – 5 kHz ≤0.25%
- Einfluss der Leiterposition in den Klemmbacken ≤0.3% der Amplitude
- Betriebsspannung ≤600 V rms.
- Produkt-Art
Erweiterungsmodul
- Passend für Marke
Megger
- Gewicht
700 g
- Messkategorie
CAT IV 600 V
- Breite
110 mm
- Höhe
45 mm
- Länge
218 mm
- Typ
MCC1010
Dokumente & Downloads
Datenblatt
Datenblatt 2108094 Megger 1010-516 MCC1010 Erweiterungsmodul 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2108094 Megger 1010-516 MCC1010 Erweiterungsmodul 1 St.
Beschreibung
Die Stromklammer hat ein 1000:1 Abwärts-Regelverhältnis und ist für die Messung von Wechselströmen bis 1000 A konzipiert. Die Klammer verfügt über eine hervorragende Genauigkeit (0,3% Fehler, kompletter Messbereich) und eine kleine Phasenverschiebung (0,7 °, kompletter Messbereich) und kann somit für die Messung von Leistung, Energie und Leistungsqualitätsanwendungen benutzt werden. Diese hohe Leistung wird erzielt, da die Magnetkerne aus hochpermeablen FeNi-Legierung hergestellt sind.
Der Nenn-Abschlusswiderstand (Last) von 1 Ω muss von dem Gerät, das mit der MCC1010 und MVC1010 verbunden ist, bereitgestellt werden.
Die Ausgangsklemmen der MCC1010 und MVC1010, sind durch eine Spannungsbegrenzungsschaltung geschützt, an der unter allen bewerteten Bedingungen eine sichere Berührungsspannung anliegt.
Die MCC1010 und MVC1010 wird nach der internationalen Norm IEC 61010 für CATIV 600 V bewertet.
Der Nenn-Abschlusswiderstand (Last) von 1 Ω muss von dem Gerät, das mit der MCC1010 und MVC1010 verbunden ist, bereitgestellt werden.
Die Ausgangsklemmen der MCC1010 und MVC1010, sind durch eine Spannungsbegrenzungsschaltung geschützt, an der unter allen bewerteten Bedingungen eine sichere Berührungsspannung anliegt.
Die MCC1010 und MVC1010 wird nach der internationalen Norm IEC 61010 für CATIV 600 V bewertet.
Ausführung

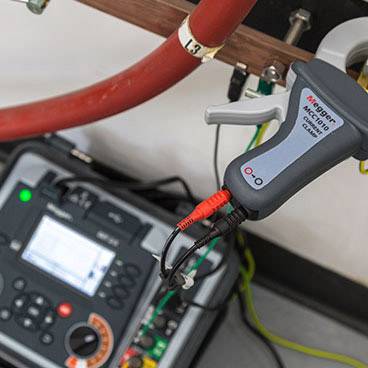

- Die MCC1010/MVC1010 ist eine berührungslose Strommessklammer, die einfach zu bedienen ist und mit den folgenden Instrumenten zur Anwendung kommt:
- Analysatoren für die Netzqualitätsmessung
- Oszilloskope
- Motorprüfgeräte
- Klammerfähige Erdungsprüfgeräte
- Angehängte Rod Technique (ART)
- Prüfverfahren ohne Erdungspfahl
- Datensammler
- Digitale Multimeter
