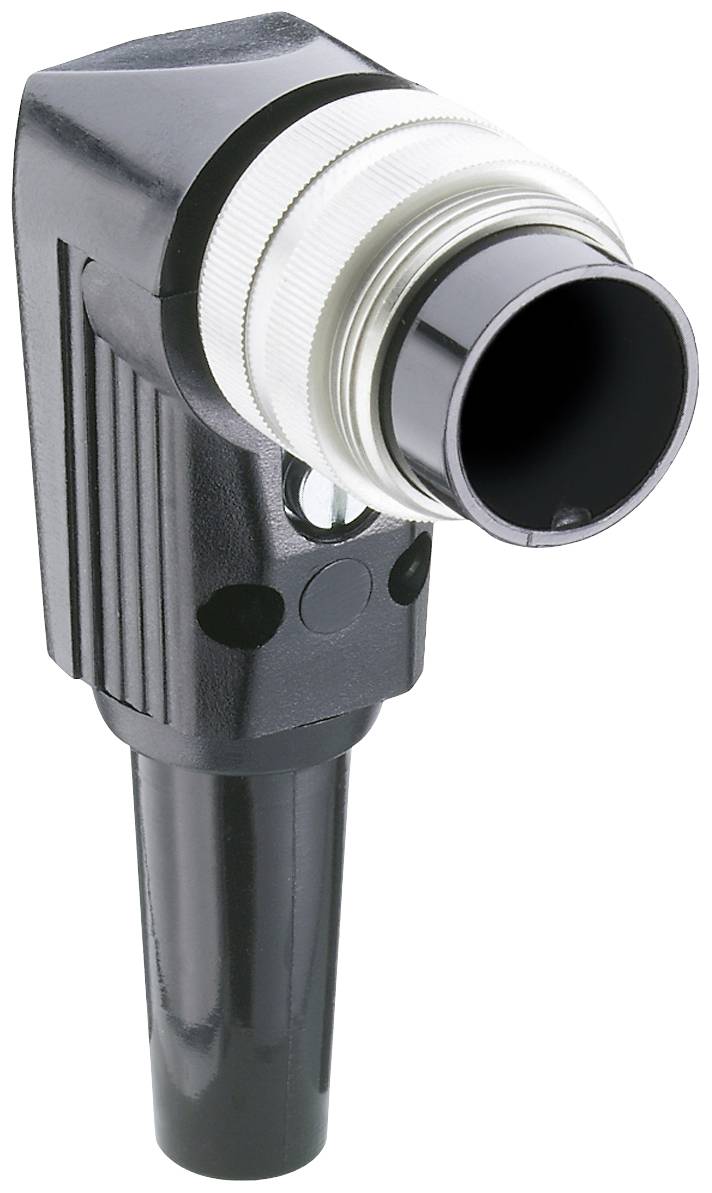

Lumberg WSV 70 C Stecker Gesamtpolzahl: 7 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Stecker
Gesamtpolzahl
7
Anschluss
Crimpen
Inhalt
1 St.
Nennstrom - gerundet
5 A
Datenblatt (PDF)
145 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (3,18 € / Stück)
3,18 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Stecker WSV 70 C
Unser Service für Sie
Technische Daten
- Polbild: 70
- Pole: 7
- Temperaturbereich: -40 °C/+85 °C
- Kontaktträger: PA GF, V-0 nach UL94
- Bemessungsstrom: 5 A
- Bemessungsspannung: bei Verschmutzungsgrad 1
- 300 V (Polbilder 30, 40, 50/6, 60, 70)
- 100 V (Polbilder 50, 71, 80, 81)
- bei Verschmutzungsgrad 2
- 250 V (Polbilder 30, 40)
- 32 V (Polbilder 50, 71, 80, 81)
- 160 V (Polbilder 50/6, 60, 70)
- Bemessungsstoßspannung: 1500 V (Polbilder 30, 40, 50/6, 60, 70)
- 500 V (Polbilder 50, 71, 80, 81)
- Gehäuse: CuZn, vernickelt
- Kabeldurchmesser: 4–6 mm
- Hülse: PC, HB nach UL94
- Zugentlastung: Stahl, vernickelt
- Knickschutztülle: TPE
- Schraube: Stahl, vernickelt
- Schutzart: IP40
- Massekontaktfeder: CuZn, unternickelt und verzinnt
- Rändelschraube: CuZn, vernickelt
- Typ
WSV 70 C
- Produkt-Art
Stecker
- Gesamtpolzahl
7
- Anschluss
Crimpen
- Inhalt
1 St.
- Max. Temperatur
+85 °C
- Nennstrom
5 A
- Min. Temperatur
-40 °C
- Nennstrom - gerundet
5 A
- Nennspannung
300 V
- Kabel-Ø (max.)
6 mm
- Kabel-Ø (min.)
4 mm
- Gehäuse-Material
CuZn, vernickelt
- Herst.-Teilenr.
WSV 70 C
- Kabel-Ø-Bereich
4 - 6 mm
- Polzahl
7
- RoHS-konform
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3208196 Lumberg WSV 70 C Stecker Gesamtpolzahl: 7 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3208196 Lumberg WSV 70 C Stecker Gesamtpolzahl: 7 1 St.
Beschreibung
Stecker nach IEC 61076-2-106, IP40, abgewinkelte Ausführung, mit Schraubverschluss, Leergehäuse für die Aufnahme von Crimpkontakten, mit Knickschutztülle, für Kabeldurchmesser bis 6 mm
