Lastumschalter Schwarz 3polig ABB 1SCA105008R1001 kaufen

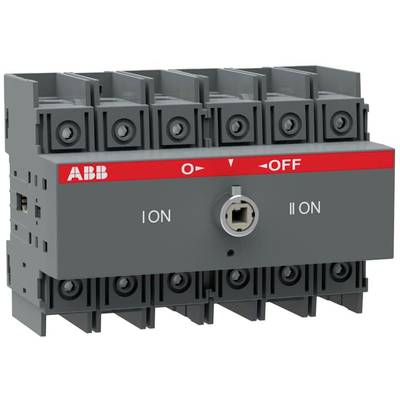

Ein grauer elektrotechnischer Schalter von ABB mit zentralem Drehrad, markiert mit 'OFF', 'I ON' und 'II ON'. Für Steuerung von Stromkreisen.

Produkt-Art

Lastumschalter

Polzahl

Herstellerfarbe

Schwarz

Breite

140

Höhe

100 mm

Datenblatt (PDF)

Lieferung Di., 6. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (193,27 € / Stück)

193,27 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

OT100F3C Lastumschalter 3-polig 100A o. Griff u. Welle

Ausführung als Hauptschalter: ja, Ausführung als Wartungs-/Reparaturschalter: ja, Ausführung als Sicherheitsschalter: nein, Ausführung als NOT-AUS-Einrichtung: nein, Ausführung als Wendeschalter: nein, 1, 750 V, 80 A, 100 A, 2,5 kA, 37 kW, 3, Motorantrieb optional: nein, Motorantrieb integriert: nein, Spannungsauslöser optional: nein, Einbaugerät Steckeinsatztechnik

Technische Daten

Ausführung als Hauptschalter: ja Ausführung als Wartungs-/Reparaturschalter: ja Ausführung als Sicherheitsschalter: nein Ausführung als NOT-AUS-Einrichtung: nein Ausführung als Wendeschalter: nein Anzahl der Schalter: 1 Max. Bemessungsbetriebsspannung Ue bei AC: 750 V Bemessungsbetriebsspannung: 750 V Bemessungsdauerstrom bei AC-23, 400 V: 80 A Bemessungsdauerstrom bei AC-21, 400 V: 100 A Bemessungskurzzeitstromfestigkeit Icw: 2,5 kA Bemessungsbetriebsleistung bei AC-23, 400 V: 37 kW Schaltleistung bei 400 V: 37 kW Polzahl: 3 Motorantrieb optional: nein Motorantrieb integriert: nein Spannungsauslöser optional: nein Gerätebauart: Einbaugerät Steckeinsatztechnik Geeignet für Bodenbefestigung: nein Geeignet für Frontbefestigung 4-Loch: ja Geeignet für Frontbefestigung Zentral: nein Geeignet für Verteilereinbau: ja Geeignet für Zwischenbau: nein Farbe des Betätigungselements: schwarz Ausführung des Betätigungselements: sonstige Verriegelbar: ja Anschlussart Hauptstromkreis: Schraubanschluss Schutzart (IP), frontseitig: IP20 Schutzart (NEMA): 1 Breite: 140 mm Höhe: 100 mm Tiefe: 86 mm Verpackungseinheit: 1 Stück Maße (cm): 205 × 102 × 103 Bruttogewicht: 0,9 kg, Nettogewicht: 0,9 kg ECLASS 7: Lasttrennschalter (27371403)

Produkt-Art: Lastumschalter

Herstellerfarbe: Schwarz

Polzahl: 3

: 140

: 100 mm

: 86 mm

: 0

: 0

: 100 A

: 3

: 750-750 V

: IP20

: 0

: 1

: TRUE

: FALSE

: FALSE

: TRUE

: FALSE

: TRUE

: 37 kW

: 2.5 kA

: schwarz

: FALSE

: TRUE

: FALSE

: TRUE

: FALSE

: 750 V

: FALSE

: FALSE

: Einbaugerät Steckeinsatztechnik

: 100 A

: 37 kW

: FALSE

: 80

: 1

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2321588 Lastumschalter Schwarz 3polig ABB 1SCA105008R1001

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2321588 Lastumschalter Schwarz 3polig ABB 1SCA105008R1001

Beschreibung

Die Serie der manuell betätigten Lastumschalter von ABB ist eine optimale Lösung für zahlreiche Anwendungen. Die Lastumschalter schalten Stromstärken von 16 A bis 3200 A und das bei Spannungen bis zu 690 V AC. Trotz hoher Leistung gewährleisten die Schalter einen sicheren Betrieb durch eine Vielzahl von integrierter Sicherungsfunktionen. Durch das kompakte Design ermöglicht die Serie eine optimale Raumausnutzung. Die Lastumschalter von ABB gibt es in zwei verschiedenen Ausführungen. Diese unterscheiden sich in der Art der Umschaltung: offene Umschaltung (I-0-II) und geschlossene Umschaltung (I-I+II-II). Zusätzlich haben die Umschalter IEC und UL Zulassungen. ABB bieten Ihnen für diese Schalter eine große Auswahl an Zubehör, wie z. B. Verlängerungswellen, Griffe, Hilfsschalter und Klemmenabdeckungen. Zudem kann eine intelligente Steuereinheit mit dem Schalter kombiniert werden, damit dieser als ATS (Automatic Transfer Switch) funktioniert. Somit können die Lastumschalter in den anspruchsvollsten Anwendungen eingesetzt werden.
