Lasttrennschalter Siemens 3LD20842GP21 kaufen

Ein grauer, rechteckiger Siemens-Schalter mit einem Griff, der auf 'ON' zeigt. Geeignet für industrielle Anwendungen.

Abbildung ähnlich

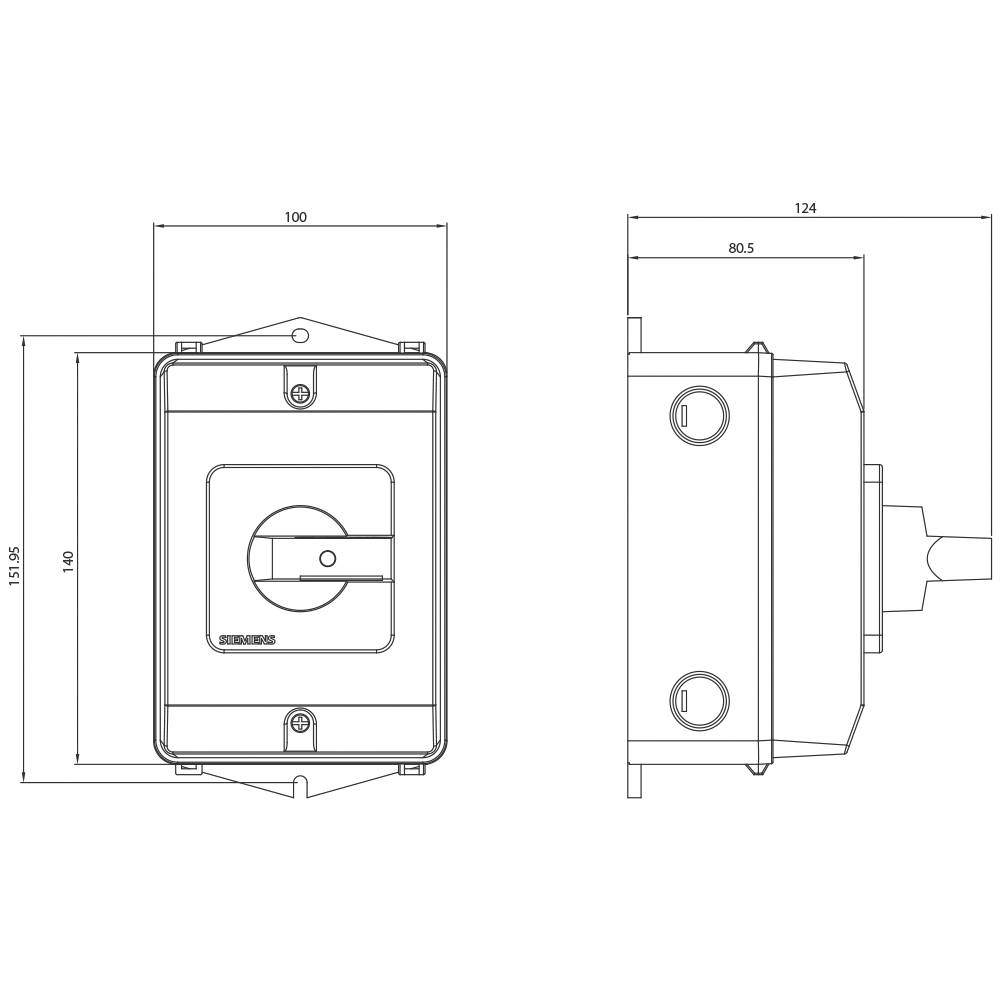

Technische Zeichnung eines rechteckigen Gehäuses mit runden Kanten; Vorder- und Seitenansicht mit Maßangaben.

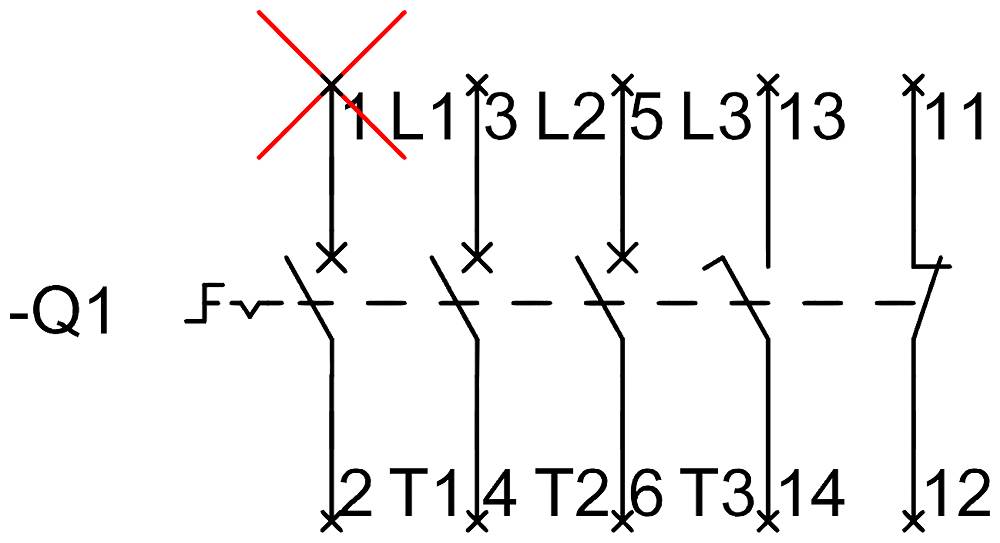

Schaltplan eines elektrischen Schaltkreises. Leitung L1 ist rot durchgestrichen. Hauptschalter Q1 ist geöffnet. Verbindungen mit L2 und L3 angezeigt.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Bemessungsbetriebsleistung bei AC-3, 400 V

6 kW

Anzahl der Hilfskontakte als Schließer

Anzahl der Hilfskontakte als Öffner

Bemessungsdauerstrom Iu

16 A

Datenblatt (PDF)

Sofort-Lieferung Do., 24. Sept.

4 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

64,04 €

zzgl. MwSt.

Nur noch 4 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Sofort-Lieferung morgen

8 Stück

4,95 € Versand

Versand

80,66 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

SENTRON Lasttrennschalter 3LD im Gehäuse, Wartungs- und Reparaturschalter

Ausführung als Hauptschalter: ja, Ausführung als Wartungs-/Reparaturschalter: ja, Ausführung als Sicherheitsschalter: nein, Ausführung als NOT-AUS-Einrichtung: nein, Ausführung als Wendeschalter: nein, 1, 690 V, 16 A, 6 kW, 0,34 kA, 7,5 kW, 3, Motorantrieb optional: nein, Motorantrieb integriert: nein, Spannungsauslöser optional: nein, Einbaugerät Festeinbautechnik

Technische Daten

Ausführung als Hauptschalter: jaAusführung als Wartungs-/Reparaturschalter: jaAusführung als Sicherheitsschalter: neinAusführung als NOT-AUS-Einrichtung: neinAusführung als Wendeschalter: neinAnzahl der Schalter: 1Max. Bemessungsbetriebsspannung Ue bei AC: 690 VBemessungsdauerstrom Iu: 16 ABemessungsdauerstrom bei AC-23, 400 V: 16 ABemessungsdauerstrom bei AC-21, 400 V: 16 ABemessungsbetriebsleistung bei AC-3, 400 V: 6 kWBemessungskurzzeitstromfestigkeit Icw: 0,34 kABemessungsbetriebsleistung bei AC-23, 400 V: 7,5 kWPolzahl: 3Anzahl der Hilfskontakte als Öffner: 1Anzahl der Hilfskontakte als Schließer: 1Motorantrieb optional: neinMotorantrieb integriert: neinSpannungsauslöser optional: neinGerätebauart: Einbaugerät FesteinbautechnikGeeignet für Bodenbefestigung: neinGeeignet für Frontbefestigung 4-Loch: neinGeeignet für Frontbefestigung Zentral: jaGeeignet für Verteilereinbau: neinGeeignet für Zwischenbau: neinFarbe des Betätigungselements: schwarzAusführung des Betätigungselements: KnebelVerriegelbar: jaAnschlussart Hauptstromkreis: RahmenklemmeSchutzart (IP), frontseitig: IP65Schutzart (NEMA): sonstigeVerpackungseinheit: 1 StückMaße (cm): 163 × 105 × 123Bruttogewicht: 0,624 kg, Nettogewicht: 0,624 kgECLASS 7: Lasttrennschalter (27371403)

Produkt-Art: Lasttrennschalter

: 6 kW

: 1

: 1

: 16 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: FALSE

: Knebel

: TRUE

: FALSE

: TRUE

: 7.5 kW

: 0.34 kA

: schwarz

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 16 A

: FALSE

: 16

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2870056 Lasttrennschalter Siemens 3LD20842GP21

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2870056 Lasttrennschalter Siemens 3LD20842GP21

Beschreibung

SENTRON Lasttrennschalter 3LD im Gehäuse, Wartungs- und Reparaturschalter mit EMV Schirmblech, 3-polig, Iu: 16A, AC23A 400V bei 50/60Hz: 7,5kW Bei Frequenzumrichterbetrieb: AC20 400V bei 0-550Hz: 4kW, 1S + 1Ö 20-150ms voreilend, Isolierstoff-Kapselung für metrische Verschraubung, Knebelantrieb, schwarz, absperrbar in 0-und I-Stellung, inkl. Schirmklammern Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
