Lasttrennschalter Schwarz 6 mm² 16 A Siemens 3LD20500TK11 kaufen

Drehschalter in der Aus-Stellung, markiert mit 'I ON', 'O OFF'. Marke Siemens. Hauptschalter für elektrische Geräte.

Abbildung ähnlich

Ein elektrisches Schaltbild mit Schützen: Links ist ein Schütz mit einem roten Kreuz markiert. Verschiedene Kontakte und Leitungen sind dargestellt.

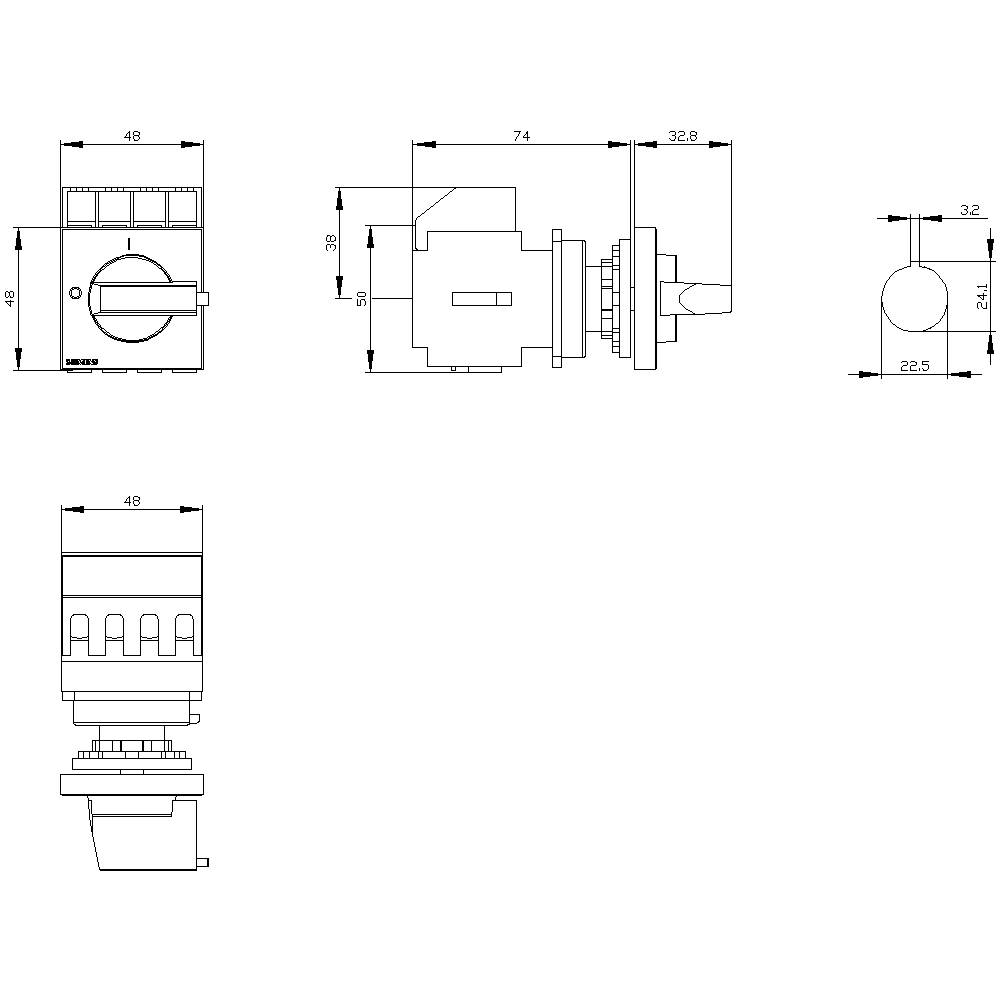

Technische Zeichnung eines Schalters mit verschiedenen Ansichten und Abmessungen in Millimetern. Gezeigt werden Vorder-, Seiten- und Draufsicht.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Polzahl

Nennstrom - gerundet

16 A

Betriebsspannung (Details)

690 V/AC

Herstellerfarbe

Schwarz

Datenblatt (PDF)

Lieferung Mi., 30. Sept.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (21,84 € / Stück)

21,84 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

SENTRON, Lasttrennschalter 3LD, Hauptschalter, 3-polig, Iu: 16 A

Ausführung als Hauptschalter: ja, Ausführung als Wartungs-/Reparaturschalter: ja, Ausführung als Sicherheitsschalter: ja, Ausführung als NOT-AUS-Einrichtung: nein, Ausführung als Wendeschalter: nein, 1, 690 V, 16 A, 6 kW, 0,34 kA, 8 kW, 3, Motorantrieb optional: nein, Motorantrieb integriert: nein, Spannungsauslöser optional: nein, Einbaugerät Festeinbautechnik

Technische Daten

Anzahl der Schalter: 1
Ausführung der Anzeige / für Schaltstellungsanzeige Handbetrieb: 1 ON - 0 OFF
Ausführung des Betätigungselements: Knebel
Ausführung des elektrischen Anschlusses / für Hauptstromkreis: Rahmenklemme
Ausführung des elektrischen Anschlusses / für Hilfskontakte: Anschlussklemmen
Ausführung des Griffs: Knebelantrieb, schwarz
Bauart des Geräts: Festeinbau
Befestigungsart: Einbaugerät Festeinbautechnik
Befestigungsart / Frontmontage mit Zentralbefestigung: ja
Bauart des Schalters: Frontbefestigt
Betriebsfrequenz: 50 - 60 Hz
Eignung zur Verwendung / Hauptschalter: ja
Eignung zur Verwendung / Lasttrennschalter: ja
Eignung zur Verwendung / Sicherheitsschalter: ja
Eignung zur Verwendung / Wartungs-/Reparaturschalter: ja
Elektrische Lebensdauer (Schaltspiele) / bei AC-23 A / bei 690 V: 6000
Mechanische Lebensdauer (Schaltspiele) / typisch: 100000
Isolationsspannung: 690 V
Nettogewicht: 192 g
Produktausstattung / Verriegelung: ja
Produkterweiterung / Hilfsschalter: ja
Schutzart IP / frontseitig: IP65
Umgebungstemperatur während Betrieb: -25 °C - +55 °C
Verlustleistung maximal: 1,5 W
Verschmutzungsgrad: 3
Anzahl der Bügelschlösser / maximal: 2
Betriebsleistung / bei AC-23 A / bei 400 V: 7,5 kW
Betriebsleistung / bei AC-3 / bei 690 V: 5,5 kW
Bügelstärke / der Bügelschlösser / maximal: 6 mm
Dauerstrom / der vorgeschalteten Sicherung / gemäß UL: 50 A
Dauerstrom / des Hilfskontakts: 10 A
Produktfunktion / Verriegelbar in AUS-Stellung: ja
Schalthäufigkeit / maximal [1/h]: 50
Verlustleistung je Leiter / typisch: 0,5 W

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Herstellerfarbe: Schwarz

Querschnitt: 6 mm²

Polzahl: 3

Abm.: (B x H x T) 49 x 66 x 113.5 mm

Nennstrom: 16 A

Nennstrom - gerundet: 16 A

Ausführung: Hauptschalter

Breite: 49 mm

Höhe: 66 mm

Tiefe: 113.5 mm

: 6 kW

: 0

: 0

: 16 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: FALSE

: Knebel

: TRUE

: TRUE

: TRUE

: 8 kW

: 0.34 kA

: schwarz

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 16 A

: FALSE

: 16

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2263621 Lasttrennschalter Schwarz 6 mm² 16 A Siemens 3LD20500TK11

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2263621 Lasttrennschalter Schwarz 6 mm² 16 A Siemens 3LD20500TK11

Beschreibung

SENTRON, Lasttrennschalter 3LD, Hauptschalter, 3-polig, Iu: 16 A, Betriebsleistung / bei AC-23 A bei 400V: 7,5 kW, Frontbefestigt, Knebelantrieb, schwarz, Zentralbefestigung 22,5mm der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
