Lasttrennschalter Grau 80 A 4 Wechsler Siemens 3KD28422ME100 kaufen

'Leistungsschalter von Siemens mit fünf schwarzen Schaltern und einem blauen Hebel. Standardgerät zur elektrischen Absicherung.'

Abbildung ähnlich

Schaltplan mit vertikalen Leitern und nummerierten Schaltern 1 bis 6 von links nach rechts, verbunden mit Phase 'Q' und Neutralleiter 'N'.

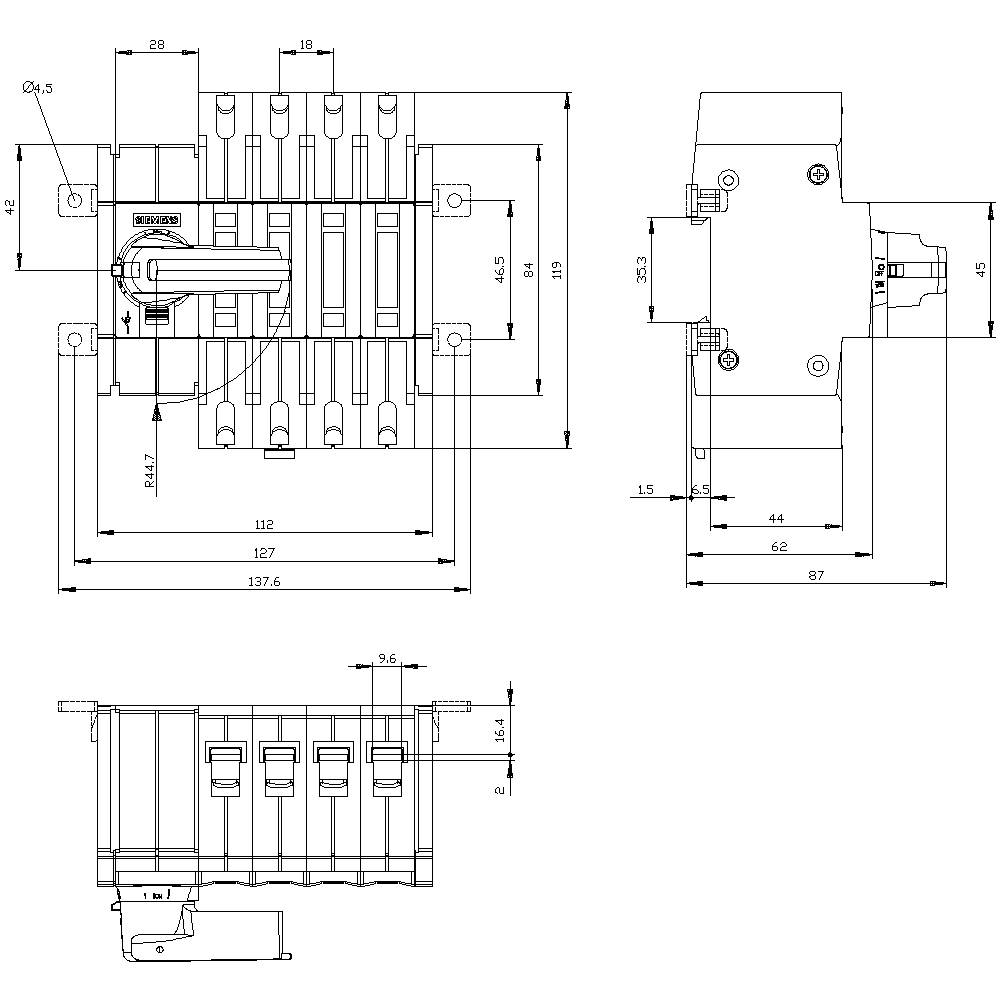

Technische Zeichnung eines Mehrpol-Schalters mit Maßen. Draufsicht, Seitenansicht und Rückansicht mit detaillierten Abmessungen.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Polzahl

Nennstrom - gerundet

80 A

Kontaktart

4 Wechsler

Betriebsspannung (Details)

1000 V/AC

Datenblatt (PDF)

Lieferung Mi., 7. Okt.

46 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

96,91 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 30. Sept.

Kostenfreier Versand

105,03 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Ausführung der Anzeige / für Schaltstellungsanzeige Handbetrieb: ON-OFF-TEST
Ausführung des elektrischen Anschlusses für Hauptstromkreis: Rahmenklemme
Baugröße des Lasttrennschalters: 1
Befestigungsart: Schraub- und Hutschienenbefestigung 35 mm
Bodenmontage: ja
Isolationsspannung: 1000 V
Verriegelung: ja
Schutzart: IP20
Umgebungstemperatur während Betrieb: -25 °C - +70 °C
Verlustleistung max.: 8.4 W
Mechanische Lebensdauer (Schaltspiele) / typisch: 15000
Stoßspannungsfestigkeit: 8 kV

Produkt-Art: Lasttrennschalter

Kontaktart: 4 Wechsler

Betriebsspannung (Details): 1000 V/AC

Herstellerfarbe: Grau

Polzahl: 4

Abm.: (B x H x T) 112 x 119 x 87 mm

Nennstrom: 80 A

Nennstrom - gerundet: 80 A

Ausführung: Frontantrieb

Breite: 112 mm

Höhe: 119 mm

Tiefe: 87 mm

: 0

: 0

: 80 A

: 4

: IP20

: 4

: 1

: TRUE

: FALSE

: Rahmenklemme

: FALSE

: langer Drehgriff

: TRUE

: TRUE

: TRUE

: 45 kW

: 3 kA

: grau

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 80 A

: 37 kW

: FALSE

: 80

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2263568 Lasttrennschalter Grau 80 A 4 Wechsler Siemens 3KD28422ME100

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2263568 Lasttrennschalter Grau 80 A 4 Wechsler Siemens 3KD28422ME100

Beschreibung

Lasttrennschalter 80A, Baugr. 1, 4-polig Frontantrieb links Komplettgerät mit Direktantrieb grau Rahmenklemme Lasttrennschalter 3KD bis 1600 A als leistungsf?higer Haupt-, NOT-AUS- oder Reparaturschalter. Lasttrennschalter 3KD bis 1600 A von Siemens bieten zuverl?ssig Personenschutz und gew?hrleisten hohe Anlagenverf?gbarkeit in Industrie, Infrastruktur und Geb?uden. Als Haupt-, NOT-AUS- oder Reparaturschalter schalten Lasttrennschalter 3KD elektrische Betriebsmittel unter Last verl?sslich und bieten eine Sicherheitstrennfunktion und -strecke in Niederspannungs-Stromkreisen. 1. Zuverl?ssiger Schutz vor Stromunf?llen. 2. Robuste Technik f?r hohe Anlagenverf?gbarkeit. 3. Vielf?ltig einsetzbar mit variablen Anschluss- und Antriebsarten. 4. Einfaches Nachr?sten zus?tzlicher Funktionen durch umfangreiches Zubeh?r. 5. Schnelle Montage an der Hutschiene bei Baugr??en bis 200 A. 6. Effizientes Engineering durch umfangreiche CAx-Daten. 7. Unkomplizierte Dokumentation mit dem Handbuch-Konfigurator. 8. Geeignet f?r Windkraft- und Solaranlagen.
