Lasttrennschalter Grau 250 A 4 Wechsler Siemens 3KD38320NE100 kaufen

Ein Siemens-Schalter, dreipolig, mit einem blauen Hebel, umgeben von Metallösen, dient der elektrischen Isolierung oder Verbindung.

Abbildung ähnlich

'Q', verbunden mit einer nummerierten Sequenz: 1, 3, 5 oben und 2, 4, 6 unten.

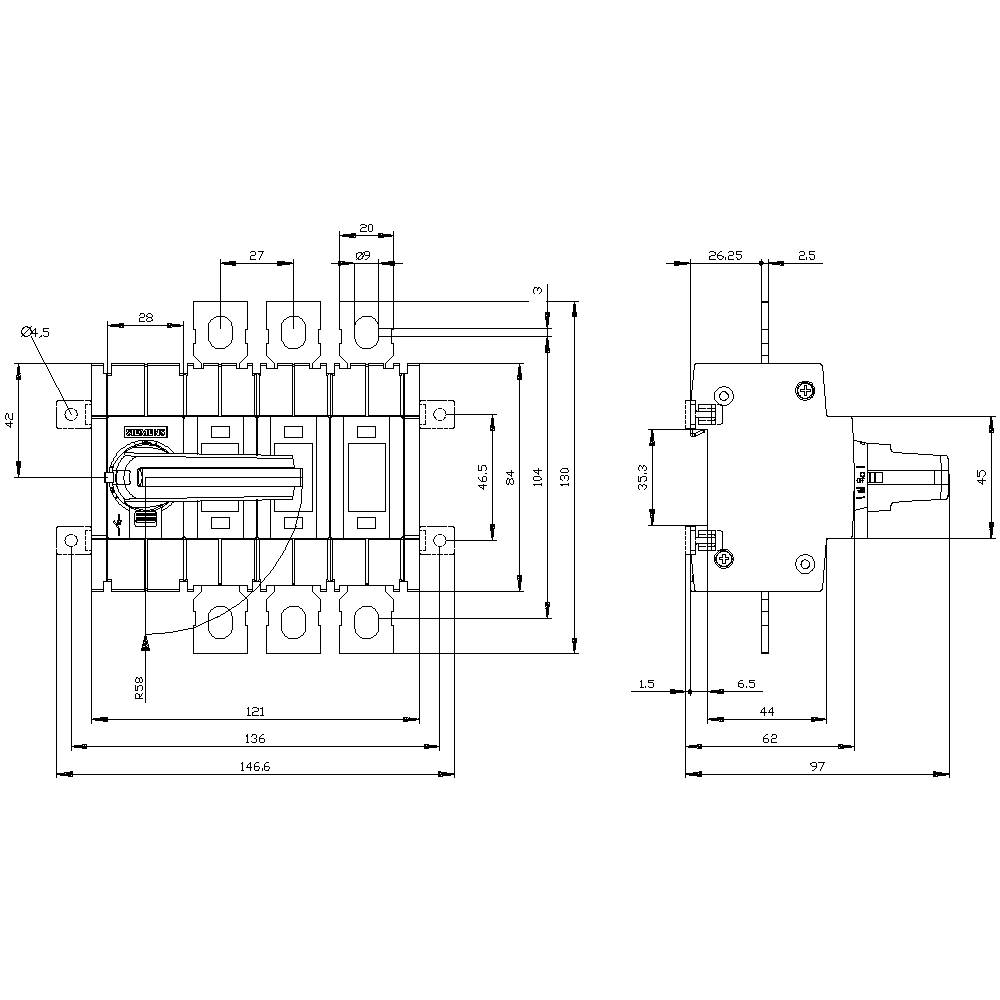

Technische Zeichnung eines Leistungsschalters mit detaillierten Abmessungen und Beschriftungen. Links frontale Ansicht, rechts Seitenansicht.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Polzahl

Nennstrom - gerundet

250 A

Kontaktart

4 Wechsler

Betriebsspannung (Details)

1000 V/AC

Datenblatt (PDF)

Lieferung Mi., 30. Sept.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (210,08 € / Stück)

210,08 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Ausführung der Anzeige / für Schaltstellungsanzeige Handbetrieb: ON-OFF-TEST
Ausführung des elektrischen Anschlusses für Hauptstromkreis: Flachanschluss
Baugröße des Lasttrennschalters: 2
Befestigungsart: Schraub- und Hutschienenbefestigung 35 mm
Bodenmontage: ja
Isolationsspannung: 1000 V
Verriegelung: ja
Schutzart: IP00
Umgebungstemperatur während Betrieb: -25 °C - +70 °C
Verlustleistung max.: 24.6 W
Mechanische Lebensdauer (Schaltspiele) / typisch: 15000
Stoßspannungsfestigkeit: 8 kV

Produkt-Art: Lasttrennschalter

Kontaktart: 4 Wechsler

Betriebsspannung (Details): 1000 V/AC

Herstellerfarbe: Grau

Polzahl: 3

Abm.: (B x H x T) 121 x 168 x 97 mm

Nennstrom: 250 A

Nennstrom - gerundet: 250 A

Ausführung: Frontantrieb

Breite: 121 mm

Höhe: 168 mm

Tiefe: 97 mm

: 0

: 0

: 250 A

: 3

: IP00

: 4

: 1

: TRUE

: FALSE

: Flachsteckanschluss

: FALSE

: langer Drehgriff

: TRUE

: TRUE

: TRUE

: 90 kW

: 4 kA

: grau

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 250 A

: 90 kW

: FALSE

: 160

: sonstige

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2263583 Lasttrennschalter Grau 250 A 4 Wechsler Siemens 3KD38320NE100

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2263583 Lasttrennschalter Grau 250 A 4 Wechsler Siemens 3KD38320NE100

Beschreibung

Lasttrennschalter 250A, Baugr. 2, 3-polig Frontantrieb links Komplettgerät mit Direktantrieb grau Flachanschluss inkl. Phasentrennwänden Lasttrennschalter 3KD bis 1600 A als leistungsf?higer Haupt-, NOT-AUS- oder Reparaturschalter. Lasttrennschalter 3KD bis 1600 A von Siemens bieten zuverl?ssig Personenschutz und gew?hrleisten hohe Anlagenverf?gbarkeit in Industrie, Infrastruktur und Geb?uden. Als Haupt-, NOT-AUS- oder Reparaturschalter schalten Lasttrennschalter 3KD elektrische Betriebsmittel unter Last verl?sslich und bieten eine Sicherheitstrennfunktion und -strecke in Niederspannungs-Stromkreisen. 1. Zuverl?ssiger Schutz vor Stromunf?llen. 2. Robuste Technik f?r hohe Anlagenverf?gbarkeit. 3. Vielf?ltig einsetzbar mit variablen Anschluss- und Antriebsarten. 4. Einfaches Nachr?sten zus?tzlicher Funktionen durch umfangreiches Zubeh?r. 5. Schnelle Montage an der Hutschiene bei Baugr??en bis 200 A. 6. Effizientes Engineering durch umfangreiche CAx-Daten. 7. Unkomplizierte Dokumentation mit dem Handbuch-Konfigurator. 8. Geeignet f?r Windkraft- und Solaranlagen.
