Lasttrennschalter Grau 1000 A 8 Schließer, 8 Öffner Siemens 3KD50320QE100 kaufen

'Ein elektrischer Hauptschalter von Siemens mit einem großen Hebel zum Ein- und Ausschalten, montiert auf einem Metallrahmen.'

Abbildung ähnlich

Schaltplan zeigt eine Verbindung von oben nach unten, gekennzeichnet mit Zahlen 1, 2, 3, 4, 5, 6 und einem Symbol '-Q'.

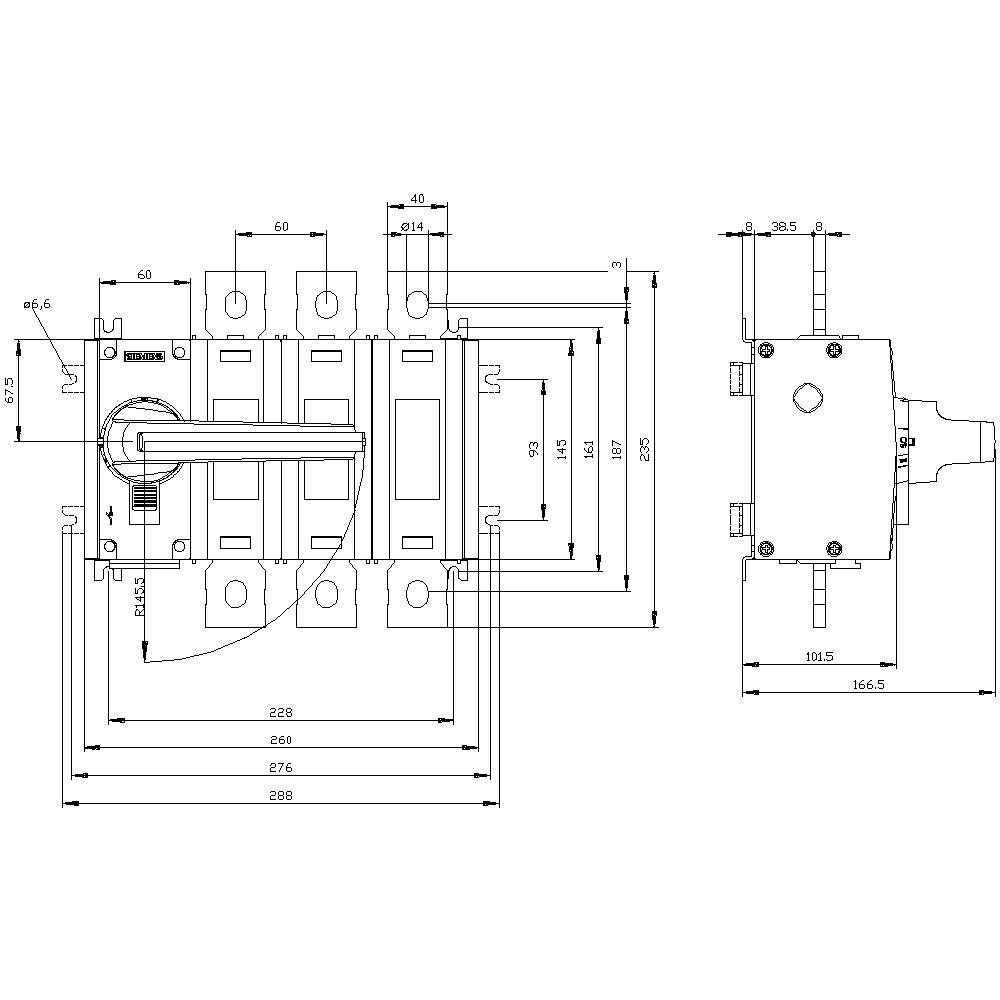

Technische Zeichnung eines Schalters mit Bemaßungen. Zeigt Vorder- und Seitenansicht mit Maßen in Millimetern für Montage und Installation.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Polzahl

Nennstrom - gerundet

1000 A

Kontaktart

8 Schließer

8 Öffner

Betriebsspannung (Details)

1000 V/AC

Datenblatt (PDF)

Lieferung Mi., 7. Okt.

100 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

898,33 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 30. Sept.

Kostenfreier Versand

1.142,02 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Ausführung der Anzeige / für Schaltstellungsanzeige Handbetrieb: ON-OFF-TEST
Ausführung des elektrischen Anschlusses für Hauptstromkreis: Flachanschluss
Baugröße des Lasttrennschalters: 4
Befestigungsart: Schraubbefestigung
Bodenmontage: ja
Isolationsspannung: 1000 V
Verriegelung: ja
Schutzart: IP00
Umgebungstemperatur während Betrieb: -25 °C - +70 °C
Verlustleistung max.: 105 W
Mechanische Lebensdauer (Schaltspiele) / typisch: 8000
Stoßspannungsfestigkeit: 12 kV

Produkt-Art: Lasttrennschalter

Kontaktart: 8 Schließer
8 Öffner

Betriebsspannung (Details): 1000 V/AC

Herstellerfarbe: Grau

Polzahl: 3

Abm.: (B x H x T) 260 x 235 x 166.5 mm

Nennstrom: 1000 A

Nennstrom - gerundet: 1000 A

Ausführung: Frontantrieb

Breite: 260 mm

Höhe: 235 mm

Tiefe: 166.5 mm

: 8

: 8

: 800 A

: 3

: IP00

: 0

: 1

: TRUE

: FALSE

: Flachsteckanschluss

: FALSE

: langer Drehgriff

: TRUE

: TRUE

: TRUE

: 560 kW

: 30 kA

: grau

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 1000 A

: 400 kW

: FALSE

: 1000

: sonstige

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2263603 Lasttrennschalter Grau 1000 A 8 Schließer, 8 Öffner Siemens 3KD50320QE100

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2263603 Lasttrennschalter Grau 1000 A 8 Schließer, 8 Öffner Siemens 3KD50320QE100

Beschreibung

Lasttrennschalter 1000A, Baugr. 4, 3-polig Frontantrieb links Komplettgerät mit Direktantrieb grau Flachanschluss Lasttrennschalter 3KD bis 1600 A als leistungsf?higer Haupt-, NOT-AUS- oder Reparaturschalter. Lasttrennschalter 3KD bis 1600 A von Siemens bieten zuverl?ssig Personenschutz und gew?hrleisten hohe Anlagenverf?gbarkeit in Industrie, Infrastruktur und Geb?uden. Als Haupt-, NOT-AUS- oder Reparaturschalter schalten Lasttrennschalter 3KD elektrische Betriebsmittel unter Last verl?sslich und bieten eine Sicherheitstrennfunktion und -strecke in Niederspannungs-Stromkreisen. 1. Zuverl?ssiger Schutz vor Stromunf?llen. 2. Robuste Technik f?r hohe Anlagenverf?gbarkeit. 3. Vielf?ltig einsetzbar mit variablen Anschluss- und Antriebsarten. 4. Einfaches Nachr?sten zus?tzlicher Funktionen durch umfangreiches Zubeh?r. 5. Schnelle Montage an der Hutschiene bei Baugr??en bis 200 A. 6. Effizientes Engineering durch umfangreiche CAx-Daten. 7. Unkomplizierte Dokumentation mit dem Handbuch-Konfigurator. 8. Geeignet f?r Windkraft- und Solaranlagen.
