Lasttrennschalter Grau 100 A 4 Wechsler Siemens 3KD30322ME100 kaufen

Ein grauer Leistungsschalter von Siemens mit Schaltergriff und mehreren Anschlüssen. Hauptkomponente für elektrische Steuerungen.

Abbildung ähnlich

'Q' mit vertikalen Linien und Punkten verbindet Zahlen von 1 bis 6 in aufsteigender Reihenfolge.

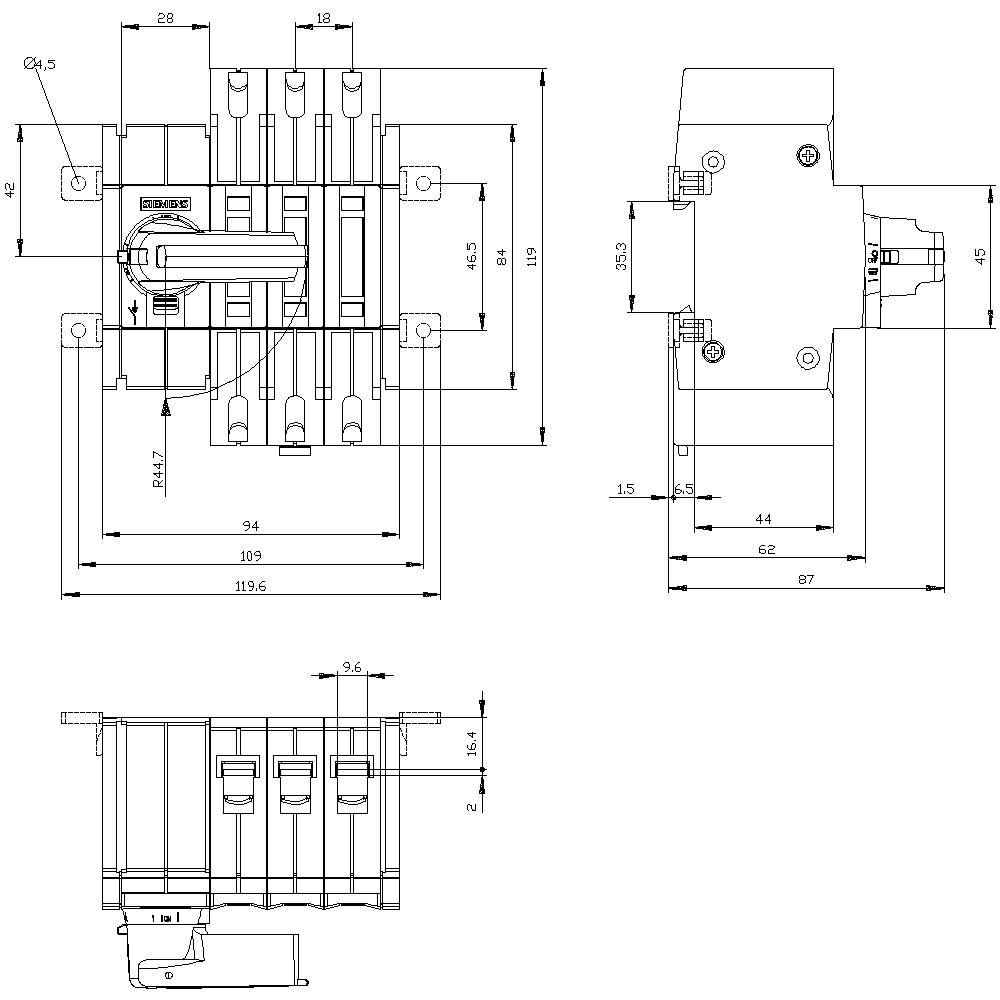

Technische Zeichnung eines elektrischen Schalters mit Seiten- und Vorderansicht. Detaillierte Maße sind in Millimetern angegeben.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Polzahl

Nennstrom - gerundet

100 A

Kontaktart

4 Wechsler

Betriebsspannung (Details)

1000 V/AC

Datenblatt (PDF)

Lieferung Mi., 30. Sept.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (113,44 € / Stück)

113,44 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Lasttrennschalter 100A, Baugr. 1, 3-polig Frontantrieb links Komplettger?t

Ausführung des Betätigungselements: langer Drehgriff
Ausführung als Wendeschalter: false
Ausführung als NOT-AUS-Einrichtung: false
Anschlussart Hauptstromkreis: Rahmenklemme
Schaltleistung bei 400 V: 55 kW
Geeignet für Zwischenbau: false
Bemessungsdauerstrom bei AC-21, 400 V: 100 A
Geeignet für Verteilereinbau: false
Motorantrieb optional: false
Farbe des Betätigungselements: grau

Technische Daten

Ausführung der Anzeige / für Schaltstellungsanzeige Handbetrieb: ON-OFF-TEST
Ausführung des elektrischen Anschlusses für Hauptstromkreis: Rahmenklemme
Baugröße des Lasttrennschalters: 1
Befestigungsart: Schraub- und Hutschienenbefestigung 35 mm
Bodenmontage: ja
Isolationsspannung: 1000 V
Verriegelung: ja
Schutzart: IP20
Umgebungstemperatur während Betrieb: -25 °C - +70 °C
Verlustleistung max.: 7.5 W
Mechanische Lebensdauer (Schaltspiele) / typisch: 15000
Stoßspannungsfestigkeit: 8 kV

Produkt-Art: Lasttrennschalter

Kontaktart: 4 Wechsler

Betriebsspannung (Details): 1000 V/AC

Herstellerfarbe: Grau

Polzahl: 3

Abm.: (B x H x T) 94 x 119 x 87 mm

Nennstrom: 100 A

Nennstrom - gerundet: 100 A

Ausführung: Frontantrieb

Breite: 94 mm

Höhe: 119 mm

Tiefe: 87 mm

: 0

: 0

: 100 A

: 3

: IP20

: 4

: 1

: TRUE

: FALSE

: Rahmenklemme

: FALSE

: langer Drehgriff

: TRUE

: TRUE

: TRUE

: 45 kW

: 3 kA

: grau

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 100 A

: 55 kW

: FALSE

: 80

: sonstige

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2263573 Lasttrennschalter Grau 100 A 4 Wechsler Siemens 3KD30322ME100

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2263573 Lasttrennschalter Grau 100 A 4 Wechsler Siemens 3KD30322ME100

Beschreibung

Lasttrennschalter 100A, Baugr. 1, 3-polig Frontantrieb links Komplettgerät mit Direktantrieb grau Rahmenklemme Lasttrennschalter 3KD bis 1600 A als leistungsf?higer Haupt-, NOT-AUS- oder Reparaturschalter. Lasttrennschalter 3KD bis 1600 A von Siemens bieten zuverl?ssig Personenschutz und gew?hrleisten hohe Anlagenverf?gbarkeit in Industrie, Infrastruktur und Geb?uden. Als Haupt-, NOT-AUS- oder Reparaturschalter schalten Lasttrennschalter 3KD elektrische Betriebsmittel unter Last verl?sslich und bieten eine Sicherheitstrennfunktion und -strecke in Niederspannungs-Stromkreisen. 1. Zuverl?ssiger Schutz vor Stromunf?llen. 2. Robuste Technik f?r hohe Anlagenverf?gbarkeit. 3. Vielf?ltig einsetzbar mit variablen Anschluss- und Antriebsarten. 4. Einfaches Nachr?sten zus?tzlicher Funktionen durch umfangreiches Zubeh?r. 5. Schnelle Montage an der Hutschiene bei Baugr??en bis 200 A. 6. Effizientes Engineering durch umfangreiche CAx-Daten. 7. Unkomplizierte Dokumentation mit dem Handbuch-Konfigurator. 8. Geeignet f?r Windkraft- und Solaranlagen.
