Lasttrennschalter 4polig 315 A 690 V/AC Siemens 3KD40420PE100 kaufen

Ein elektrischer Leistungsschalter mit fünf Schaltblöcken, Griff links sichtbar. Markierung 'Siemens' auf der linken Seite.

Abbildung ähnlich

Schaltplan eines zweipoligen Lasttrennschalters mit den Nummern 1, 3, 5, N oben und 2, 4, 6 unten.

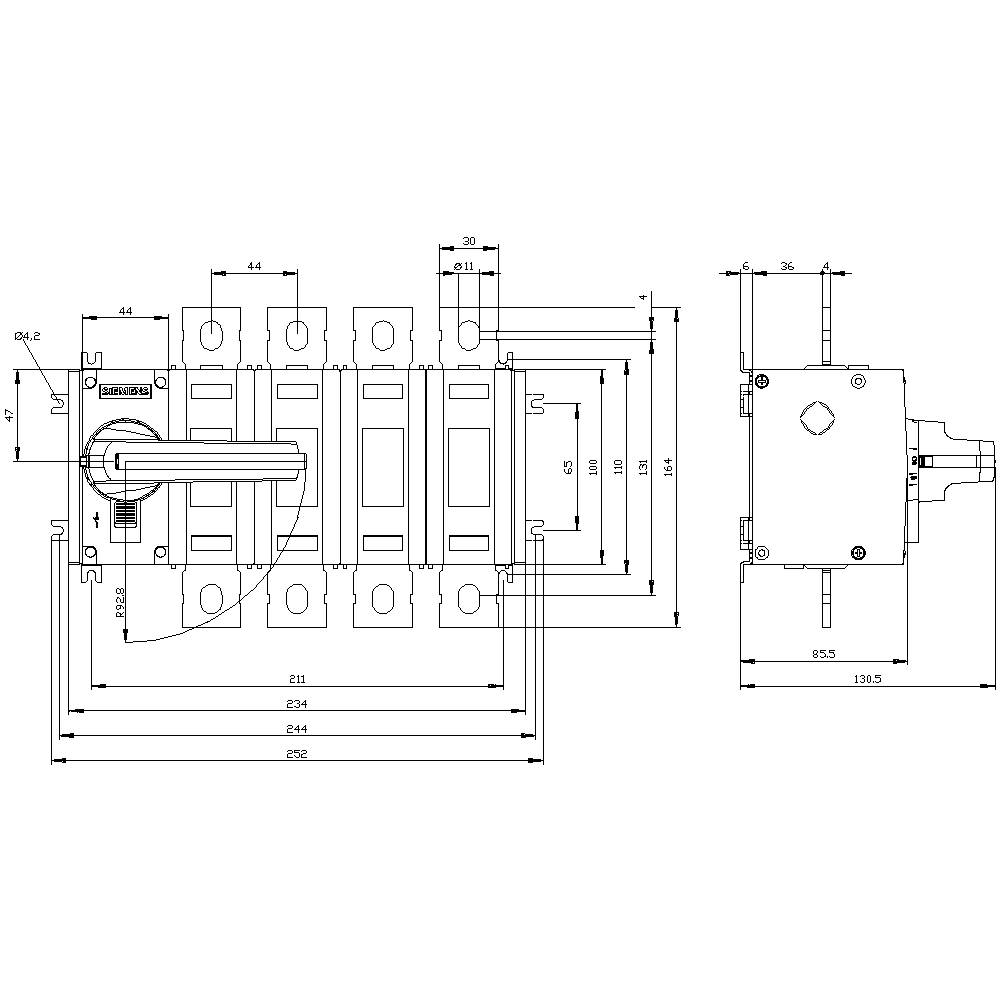

Technische Zeichnung eines elektrischen Schalters mit Maßen und Ansichten von vorne und von der Seite. Enthält Millimeterangaben.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

315 A

Betriebsspannung (Details)

690 V/AC

Datenblatt (PDF)

Lieferung Mo., 12. Okt.

100 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

302,36 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 2. Okt.

Kostenfreier Versand

436,13 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Lasttrennschalter 315A, Baugr. 3, 4-polig Frontantrieb links Komplettger?t

Hauptschalter,Lasttrennschalter,Schalter,Trennschalter,Umschalter

Technische Daten

Schutzart: IP20
Isolationsspannung: 1000 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 12 kV
mechanische Lebensdauer: 10000
elektrische Lebensdauer: 1000
Farbe des Betätigungselements: grau
Verlustleistung: 40 W
Ausführung des elektrischen Anschlusses: Flachanschluss
Baugröße des Lasttrennschalters: 3
Befestigungsart: Schraubbefestigung

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 4

Abm.: (B x H x T) 234 x 164 x 130.5 mm

Nennstrom: 315 A

Nennstrom - gerundet: 315 A

Ausführung: Schalter

Breite: 234 mm

Höhe: 164 mm

Tiefe: 130.5 mm

: 6

: 6

: 315 A

: 4

: IP00

: 0

: 1

: TRUE

: FALSE

: Flachsteckanschluss

: FALSE

: langer Drehgriff

: TRUE

: TRUE

: TRUE

: 160 kW

: 13 kA

: grau

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 315 A

: 160 kW

: FALSE

: 315

: sonstige

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1739134 Lasttrennschalter 4polig 315 A 690 V/AC Siemens 3KD40420PE100

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1739134 Lasttrennschalter 4polig 315 A 690 V/AC Siemens 3KD40420PE100

Beschreibung

Lasttrennschalter 315A, Baugr. 3, 4-polig Frontantrieb links Komplettgerät mit Direktantrieb grau Flachanschluss Lasttrennschalter 3KD bis 1600 A als leistungsf?higer Haupt-, NOT-AUS- oder Reparaturschalter. Lasttrennschalter 3KD bis 1600 A von Siemens bieten zuverl?ssig Personenschutz und gew?hrleisten hohe Anlagenverf?gbarkeit in Industrie, Infrastruktur und Geb?uden. Als Haupt-, NOT-AUS- oder Reparaturschalter schalten Lasttrennschalter 3KD elektrische Betriebsmittel unter Last verl?sslich und bieten eine Sicherheitstrennfunktion und -strecke in Niederspannungs-Stromkreisen. 1. Zuverl?ssiger Schutz vor Stromunf?llen. 2. Robuste Technik f?r hohe Anlagenverf?gbarkeit. 3. Vielf?ltig einsetzbar mit variablen Anschluss- und Antriebsarten. 4. Einfaches Nachr?sten zus?tzlicher Funktionen durch umfangreiches Zubeh?r. 5. Schnelle Montage an der Hutschiene bei Baugr??en bis 200 A. 6. Effizientes Engineering durch umfangreiche CAx-Daten. 7. Unkomplizierte Dokumentation mit dem Handbuch-Konfigurator. 8. Geeignet f?r Windkraft- und Solaranlagen.
