Lasttrennschalter 4polig 250 A 690 V/AC Siemens 3VA12251AA420AA0 kaufen

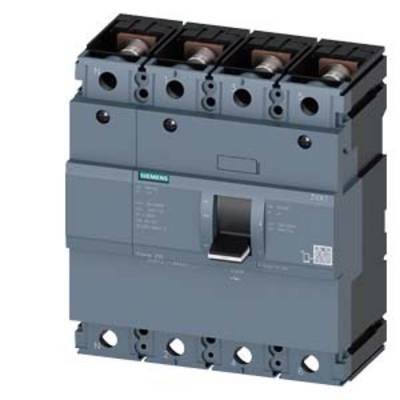

Ein grauer Siemens-Leistungsschalter mit vier Anschlüssen und Schalter in der Mitte, dient zur Steuerung elektrischer Stromkreise.

Abbildung ähnlich

Abbildung eines Schaltplans für einen elektrischen Leistungsschalter. Zeigt Vorder-, Seiten- und Draufsicht mit Maßangaben.

1/2

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

250 A

Betriebsspannung (Details)

690 V/AC

Datenblatt (PDF)

Lieferung Mo., 28. Sept.

1 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

496,82 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 30. Sept.

Kostenfreier Versand

609,24 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Lasttrennschalter 3VA1 IEC Frame 250 4-polig SD100, In=250A ohne Überlastschutz

Ausführung des Betätigungselements: Kipphebel
Ausführung als NOT-AUS-Einrichtung: true
Anschlussart Hauptstromkreis: Schienenanschluss
Bemessungsdauerstrom bei AC-21, 400 V: 250 A
Motorantrieb optional: true
Farbe des Betätigungselements: schwarz
Motorantrieb integriert: false
Bemessungsdauerstrom Iu: 250 A
Geeignet für Frontbefestigung 4-Loch: true
Geeignet für Frontbefestigung Zentral: false

Technische Daten

Schutzart: IP40
Isolationsspannung: 800 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 8 kV
mechanische Lebensdauer: 15000
elektrische Lebensdauer: 8000
Verlustleistung: 57 W
Ausführung des elektrischen Anschlusses: Schienenanschluss

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 4

Abm.: (B x H x T) 140 x 158 x 70 mm

Nennstrom: 250 A

Nennstrom - gerundet: 250 A

Ausführung: in MCCB-bauform

Breite: 140 mm

Höhe: 158 mm

Tiefe: 70 mm

: 0

: 0

: 250 A

: 4

: IP40

: 0

: FALSE

: FALSE

: Schienenanschluss

: TRUE

: Kipphebel

: TRUE

: TRUE

: TRUE

: schwarz

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: 690 V

: TRUE

: TRUE

: Einbaugerät Festeinbautechnik

: 250 A

: 250

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1721588 Lasttrennschalter 4polig 250 A 690 V/AC Siemens 3VA12251AA420AA0

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1721588 Lasttrennschalter 4polig 250 A 690 V/AC Siemens 3VA12251AA420AA0

Beschreibung

Lasttrennschalter 3VA1 IEC Frame 250 4-polig SD100, In=250A ohne Überlastschutz ohne Kurzschlussschutz Schraubenflachanschluss Kompaktleistungsschalter 3VA1 als Lastrennschaltervarianten nach IEC 60947-3. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten mit der Lasttrennschalter Variante des 3VA1 nach IEC 60947-3 in Kompaktleistungsschalter-Bauform die Möglichkeit, sicher einzelne Anlagenteile vom Netz zu trennen Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Lastrennschaltervarianten nach IEC 60947-3. 3. Verfügbar als 3- und 4-polige Ausführung. 4. Abhängig von der Baugröße: Bemessungsdauerstrom von 63 A ... 250 A. 5. Montage in Festeinbau und Stecktechnik möglich. 6. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 7. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA.
