Lasttrennschalter 4polig 125 A 690 V/AC Siemens 3VA11121AA420AA0 kaufen

Ein grauer Leistungsschalter mit Hebel und mehreren Anschlüssen, gekennzeichnet mit 'Siemens'. Verwendet in elektrischen Installationen.

Abbildung ähnlich

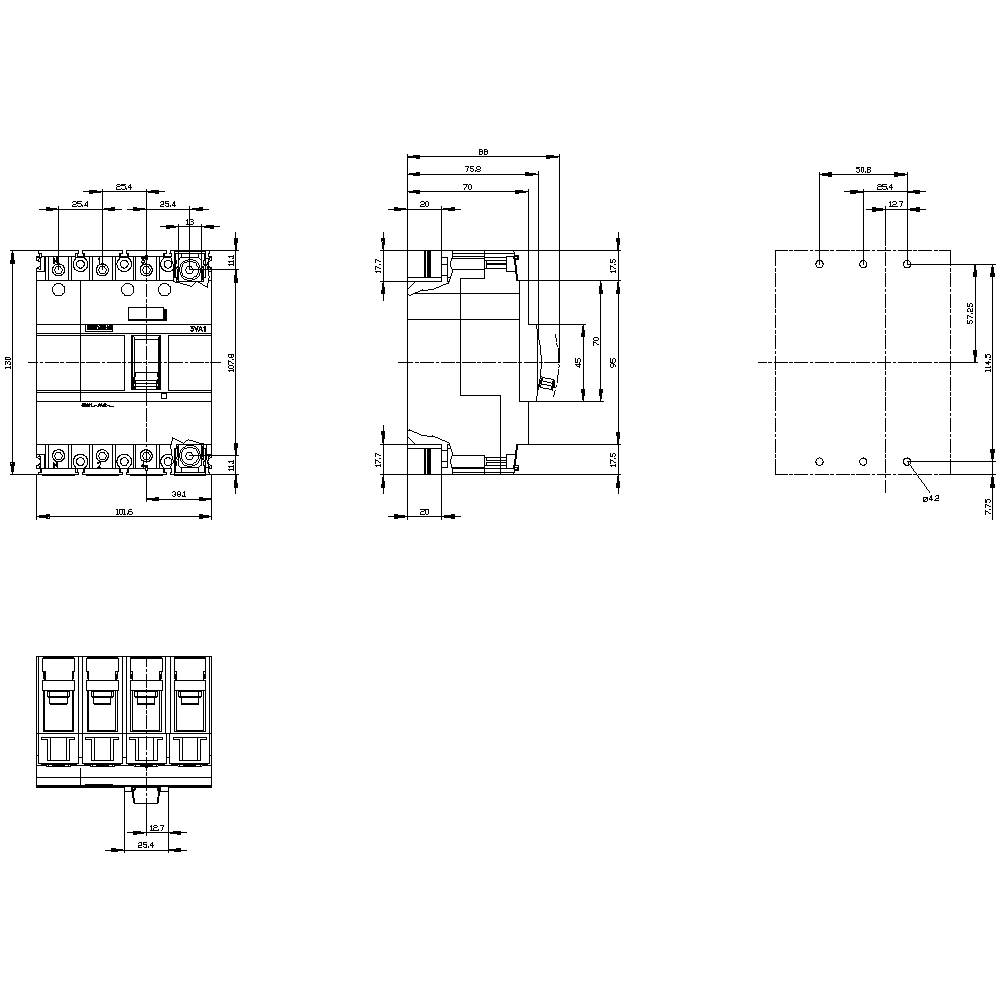

Technische Zeichnung eines elektrischen Schalters in mehreren Ansichten mit detaillierten Maßangaben für Montage und Herstellung.

1/2

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

125 A

Betriebsspannung (Details)

690 V/AC

Datenblatt (PDF)

Lieferung Mo., 12. Okt.

100 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

268,33 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 2. Okt.

Kostenfreier Versand

357,14 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Schutzart: IP40
Isolationsspannung: 800 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 8 kV
mechanische Lebensdauer: 15000
elektrische Lebensdauer: 8000
Verlustleistung: 38 W
Ausführung des elektrischen Anschlusses: Schienenanschluss

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 4

Abm.: (B x H x T) 101.6 x 130 x 70 mm

Nennstrom: 125 A

Nennstrom - gerundet: 125 A

Ausführung: in MCCB-bauform

Breite: 101.6 mm

Höhe: 130 mm

Tiefe: 70 mm

: 0

: 0

: 125 A

: 4

: IP40

: 0

: FALSE

: FALSE

: Schienenanschluss

: TRUE

: Kipphebel

: TRUE

: TRUE

: TRUE

: schwarz

: TRUE

: FALSE

: 690 V

: TRUE

: TRUE

: 125 A

: 125

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1744352 Lasttrennschalter 4polig 125 A 690 V/AC Siemens 3VA11121AA420AA0

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744352 Lasttrennschalter 4polig 125 A 690 V/AC Siemens 3VA11121AA420AA0

Beschreibung

Lasttrennschalter 3VA1 IEC Frame 160 4-polig SD100, In=125A ohne Überlastschutz ohne Kurzschlussschutz Schraubenflachanschluss Kompaktleistungsschalter 3VA1 als Lastrennschaltervarianten nach IEC 60947-3. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten mit der Lasttrennschalter Variante des 3VA1 nach IEC 60947-3 in Kompaktleistungsschalter-Bauform die Möglichkeit, sicher einzelne Anlagenteile vom Netz zu trennen Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Lastrennschaltervarianten nach IEC 60947-3. 3. Verfügbar als 3- und 4-polige Ausführung. 4. Abhängig von der Baugröße: Bemessungsdauerstrom von 63 A ... 250 A. 5. Montage in Festeinbau und Stecktechnik möglich. 6. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 7. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA.
