Lasttrennschalter 3polig 250 A 690 V/AC Siemens 3KD38340PE100 kaufen

Ein elektronisches SIEMENS-Gerät mit einem Drehschalter und vier Klemmenreihen, vermutlich zur elektrischen Steuerung oder Verteilung.

Abbildung ähnlich

'Q' links to a sequence of lines and circles numbered 1 to 6, suggesting a flow or process diagram.

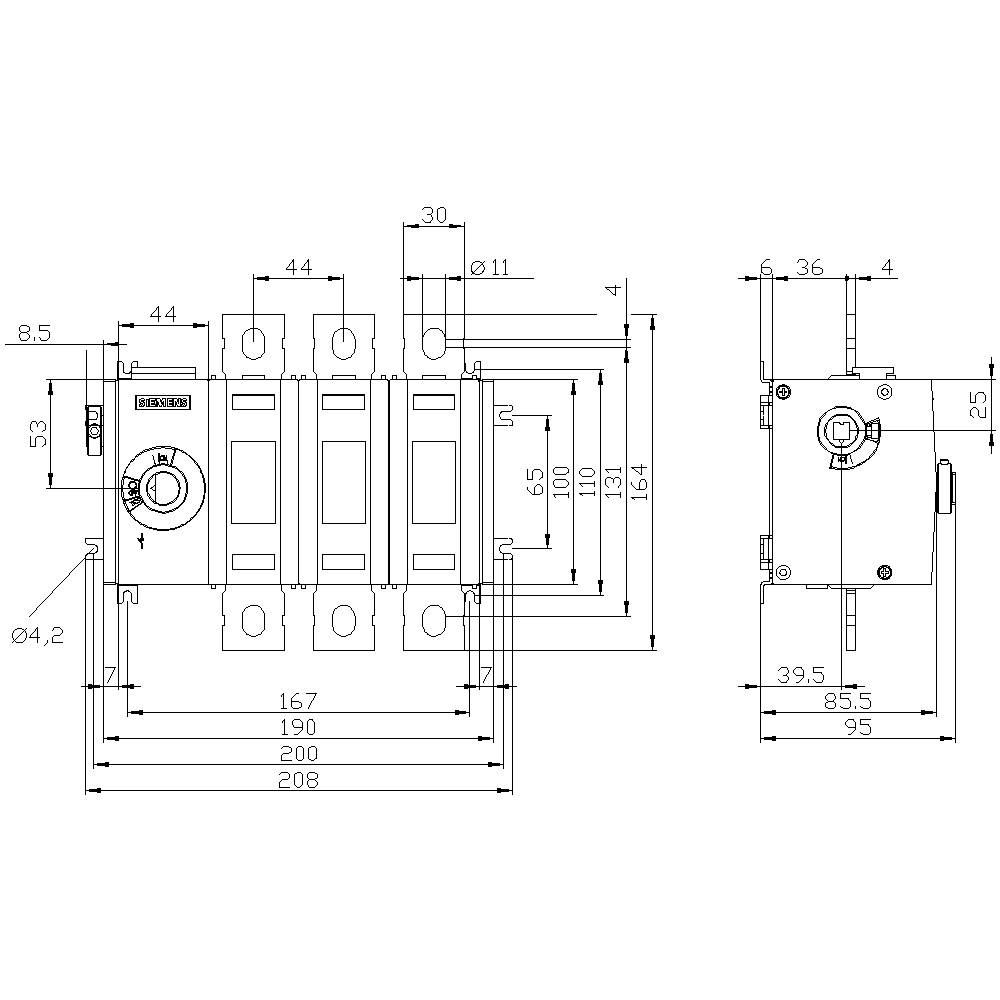

Technische Zeichnung eines elektrischen Schalters mit Abmessungen und Beschriftungen, zeigt Front- und Seitenansicht.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

250 A

Betriebsspannung (Details)

690 V/AC

Datenblatt (PDF)

Lieferung Mo., 12. Okt.

100 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

196,36 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 2. Okt.

Kostenfreier Versand

276,47 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Lasttrennschalter 250A, Baugr. 3, 3-polig Seitenantrieb links Grundger?t

Ausführung des Betätigungselements: sonstige
Ausführung als Wendeschalter: false
Ausführung als NOT-AUS-Einrichtung: true
Anschlussart Hauptstromkreis: Flachsteckanschluss
Schaltleistung bei 400 V: 132 kW
Geeignet für Zwischenbau: false
Bemessungsdauerstrom bei AC-21, 400 V: 250 A
Geeignet für Verteilereinbau: false
Motorantrieb optional: false
Motorantrieb integriert: false

Technische Daten

Schutzart: IP20
Isolationsspannung: 1000 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 12 kV
mechanische Lebensdauer: 10000
elektrische Lebensdauer: 1000
Verlustleistung: 18 W
Ausführung des elektrischen Anschlusses: Flachanschluss
Baugröße des Lasttrennschalters: 3
Befestigungsart: Schraubbefestigung

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 3

Abm.: (B x H x T) 198.5 x 164 x 95 mm

Nennstrom: 250 A

Nennstrom - gerundet: 250 A

Ausführung: Schalter

Breite: 198.5 mm

Höhe: 164 mm

Tiefe: 95 mm

: 6

: 6

: 250 A

: 3

: IP00

: 0

: 1

: FALSE

: FALSE

: Flachsteckanschluss

: TRUE

: ohne

: TRUE

: TRUE

: TRUE

: 132 kW

: 13 kA

: sonstige

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 1000 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 250 A

: 132 kW

: FALSE

: 250

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1742087 Lasttrennschalter 3polig 250 A 690 V/AC Siemens 3KD38340PE100

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742087 Lasttrennschalter 3polig 250 A 690 V/AC Siemens 3KD38340PE100

Beschreibung

Lasttrennschalter 250A, Baugr. 3, 3-polig Seitenantrieb links Grundgerät ohne Handgriff Flachanschluss Lasttrennschalter 3KD bis 1600 A als leistungsf?higer Haupt-, NOT-AUS- oder Reparaturschalter. Lasttrennschalter 3KD bis 1600 A von Siemens bieten zuverl?ssig Personenschutz und gew?hrleisten hohe Anlagenverf?gbarkeit in Industrie, Infrastruktur und Geb?uden. Als Haupt-, NOT-AUS- oder Reparaturschalter schalten Lasttrennschalter 3KD elektrische Betriebsmittel unter Last verl?sslich und bieten eine Sicherheitstrennfunktion und -strecke in Niederspannungs-Stromkreisen. 1. Zuverl?ssiger Schutz vor Stromunf?llen. 2. Robuste Technik f?r hohe Anlagenverf?gbarkeit. 3. Vielf?ltig einsetzbar mit variablen Anschluss- und Antriebsarten. 4. Einfaches Nachr?sten zus?tzlicher Funktionen durch umfangreiches Zubeh?r. 5. Schnelle Montage an der Hutschiene bei Baugr??en bis 200 A. 6. Effizientes Engineering durch umfangreiche CAx-Daten. 7. Unkomplizierte Dokumentation mit dem Handbuch-Konfigurator. 8. Geeignet f?r Windkraft- und Solaranlagen.
