Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3VA11161AA360AA0 kaufen

Abbildung ähnlich

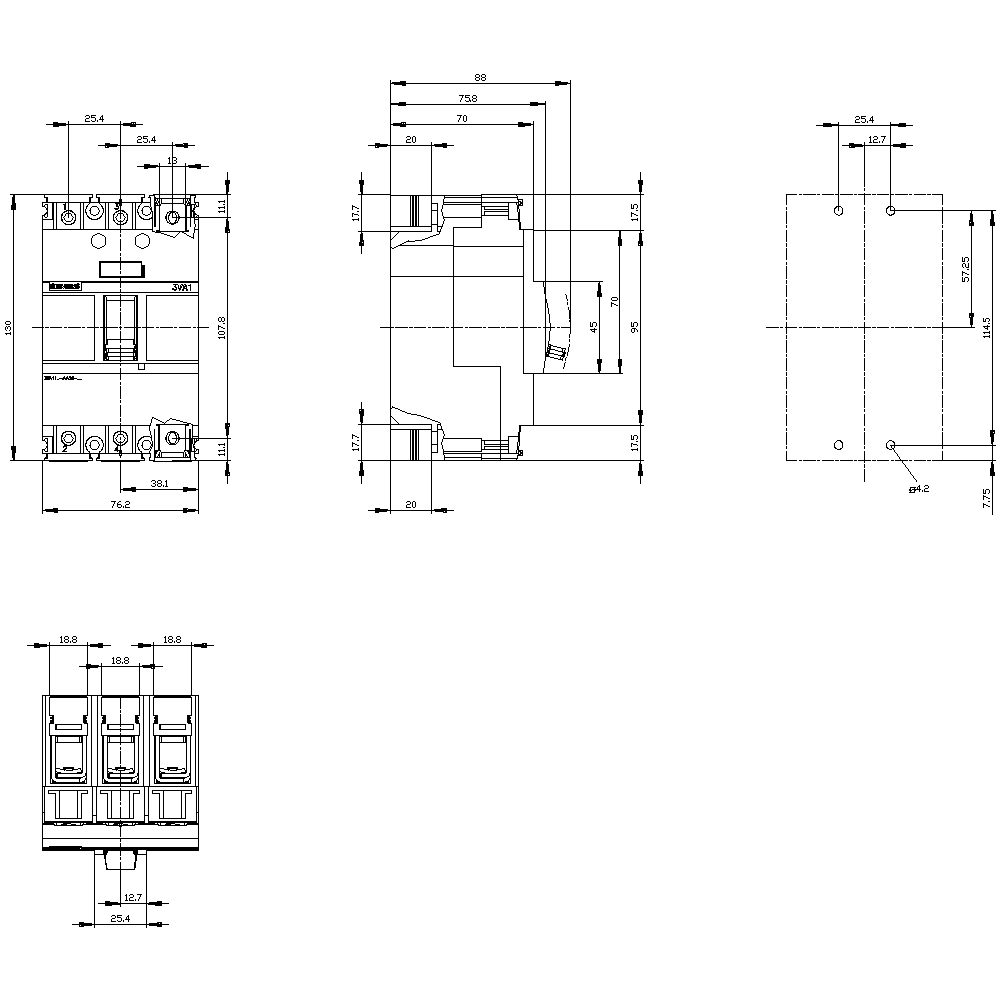

Technische Zeichnung eines dreipoligen Leistungsschalters. Abmessungen und Ansichten von vorne, Seite, und oben dargestellt.

1/2

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

160 A

Betriebsspannung (Details)

690 V/AC

Datenblatt (PDF)

Lieferung Do., 8. Okt.

100 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

236,60 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Do., 1. Okt.

Kostenfreier Versand

315,13 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Lasttrennschalter 3VA1 IEC Frame 160 3-polig SD100, In=160A ohne Überlastschutz

Ausführung des Betätigungselements: Kipphebel
Ausführung als NOT-AUS-Einrichtung: true
Anschlussart Hauptstromkreis: sonstige
Bemessungsdauerstrom bei AC-21, 400 V: 160 A
Motorantrieb optional: true
Farbe des Betätigungselements: schwarz
Motorantrieb integriert: false
Bemessungsdauerstrom Iu: 160 A
Geeignet für Frontbefestigung 4-Loch: true
Geeignet für Frontbefestigung Zentral: false

Technische Daten

Schutzart: IP40
Isolationsspannung: 800 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 8 kV
mechanische Lebensdauer: 15000
elektrische Lebensdauer: 8000
Verlustleistung: 38 W
Ausführung des elektrischen Anschlusses: Klemmenanschluss

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 3

Abm.: (B x H x T) 76.2 x 130 x 70 mm

Nennstrom: 160 A

Nennstrom - gerundet: 160 A

Ausführung: in MCCB-bauform

Breite: 76.2 mm

Höhe: 130 mm

Tiefe: 70 mm

: 0

: 0

: 160 A

: 3

: IP40

: 0

: FALSE

: FALSE

: TRUE

: Kipphebel

: TRUE

: TRUE

: TRUE

: schwarz

: TRUE

: FALSE

: 690 V

: TRUE

: TRUE

: 160 A

: 160

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1705423 Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3VA11161AA360AA0

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1705423 Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3VA11161AA360AA0

Beschreibung

Lasttrennschalter 3VA1 IEC Frame 160 3-polig SD100, In=160A ohne Überlastschutz ohne Kurzschlussschutz Klemmenanschluss Kompaktleistungsschalter 3VA1 als Lastrennschaltervarianten nach IEC 60947-3. Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten mit der Lasttrennschalter Variante des 3VA1 nach IEC 60947-3 in Kompaktleistungsschalter-Bauform die Möglichkeit, sicher einzelne Anlagenteile vom Netz zu trennen Die Kompaktleistungsschalter 3VA setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2. Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch: 1. Kompakte Bauform. 2. Verfügbar als Lastrennschaltervarianten nach IEC 60947-3. 3. Verfügbar als 3- und 4-polige Ausführung. 4. Abhängig von der Baugröße: Bemessungsdauerstrom von 63 A ... 250 A. 5. Montage in Festeinbau und Stecktechnik möglich. 6. Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen. 7. Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA.
