Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3KF23164LF11 kaufen

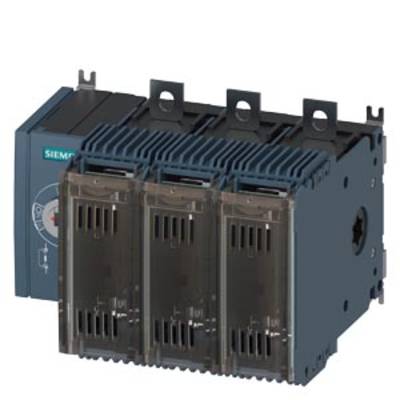

Ein elektrisches Schaltgerät von Siemens mit mehreren Schutzschaltern in einer Reihe, zur Steuerung und Absicherung von Stromkreisen.

Abbildung ähnlich

'Schaltplan einer elektrischen Schaltung mit drei in Reihe geschalteten elektrischen Komponenten zwischen Eingängen 1, 3, 5 und Ausgängen 2, 4, 6.'

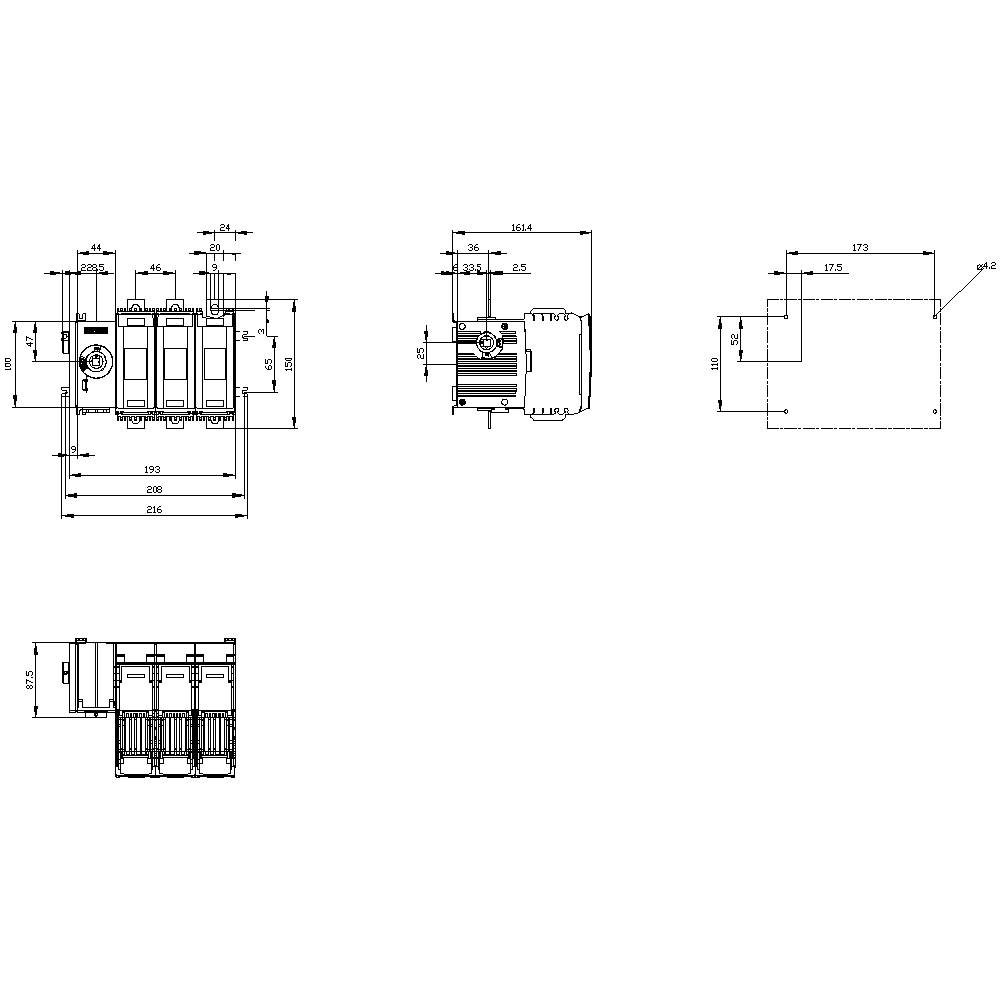

Technische Zeichnung von elektrischen Geräten mit Abmessungen und Beschriftungen in Millimetern, bestehend aus Komponenten von Schaltgeräten.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

160 A

Betriebsspannung (Details)

690 V/AC

Datenblatt (PDF)

Lieferung Mo., 12. Okt.

100 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

164,40 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 2. Okt.

Kostenfreier Versand

242,86 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Schutzart: IP20
Isolationsspannung: 1000 V
Umgebungstemperatur: -25 °C - +70 °C
Stoßspannungsfestigkeit: 12 kV
mechanische Lebensdauer: 12000
elektrische Lebensdauer: 8000
Befestigungsart: Bodenbefestigung
Ausführung des elektrischen Anschlusses: Flachanschluss
Baugröße des Lasttrennschalters: 2
Verlustleistung: 57.6 W

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Polzahl: 3

Abm.: (B x H x T) 203.7 x 150 x 161.5 mm

Nennstrom: 160 A

Nennstrom - gerundet: 160 A

Ausführung: Lasttrennschalter mit Sicherungen 3KF

Breite: 203.7 mm

Höhe: 150 mm

Tiefe: 161.5 mm

: sonstige

: 160 A

: 3

: 100 kA

: IP00

: NH000, NH00

: FALSE

: Flachsteckanschluss

: TRUE

: sonstige

: TRUE

: TRUE

: 90 kW

: 5 kA

: TRUE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: links

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1744525 Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3KF23164LF11

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744525 Lasttrennschalter 3polig 160 A 690 V/AC Siemens 3KF23164LF11

Beschreibung

Lasttrennschalter mit Sicherung 160A, Baugr. 2, 3-polig für NH-Sicherung Gr. 000 und 00 Seitenwandantrieb links Grundgerät ohne Handgriff Flachanschluss Lasttrennschalter mit Sicherungen 3KF als Haupt- , NOT-AUS- oder Reparaturschalter. Lasttrennschalter mit Sicherungen 3KF ermöglichen je nach Baugröße das Ein- und Ausschalten eines Bemessungsstroms zwischen 32 und 800 A. Darüber hinaus bilden sie eine Sicherheitstrennfunktion in allen Niederspannungs-Stromkreisen. Lasttrennschalter mit Sicherungen 3KF sind optimiert für anspruchsvolle Anwendungen, bei denen NH-Sicherungen eingesetzt werden. 1. Variabel einsetzbare Lasttrennschalter mit Türkupplung oder Direktantrieb in fünf Baugrößen. 2. Einfaches Nachrüsten von Funktionen durch umfangreiches Zubehör. 3. Zuverlässiger Schutz vor Stromunfällen durch Abschließfunktionalität, Berührungsschutz und automatisch verriegelte Sicherungsabdeckung im eingeschalteten Zustand. 4. Robuste Technik mit hoher Kurzschlussfestigkeit für hohe Anlagenverfügbarkeit. 5. Schnelle Montage an der Hutschiene bei Baugrößen bis 80 A. 6. Effizientes Engineering mit umfangreichen CAx-Daten. 7. Sicherer Schutz auch für Windkraftanlagen bis 690 V + 10%.
