Lasttrennschalter 3polig 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05 kaufen

Ein schwarzer, rechteckiger Schalteraufsatz mit einem runden Loch in der Mitte, montiert auf einer weißen, modularen Halterung.

Abbildung ähnlich

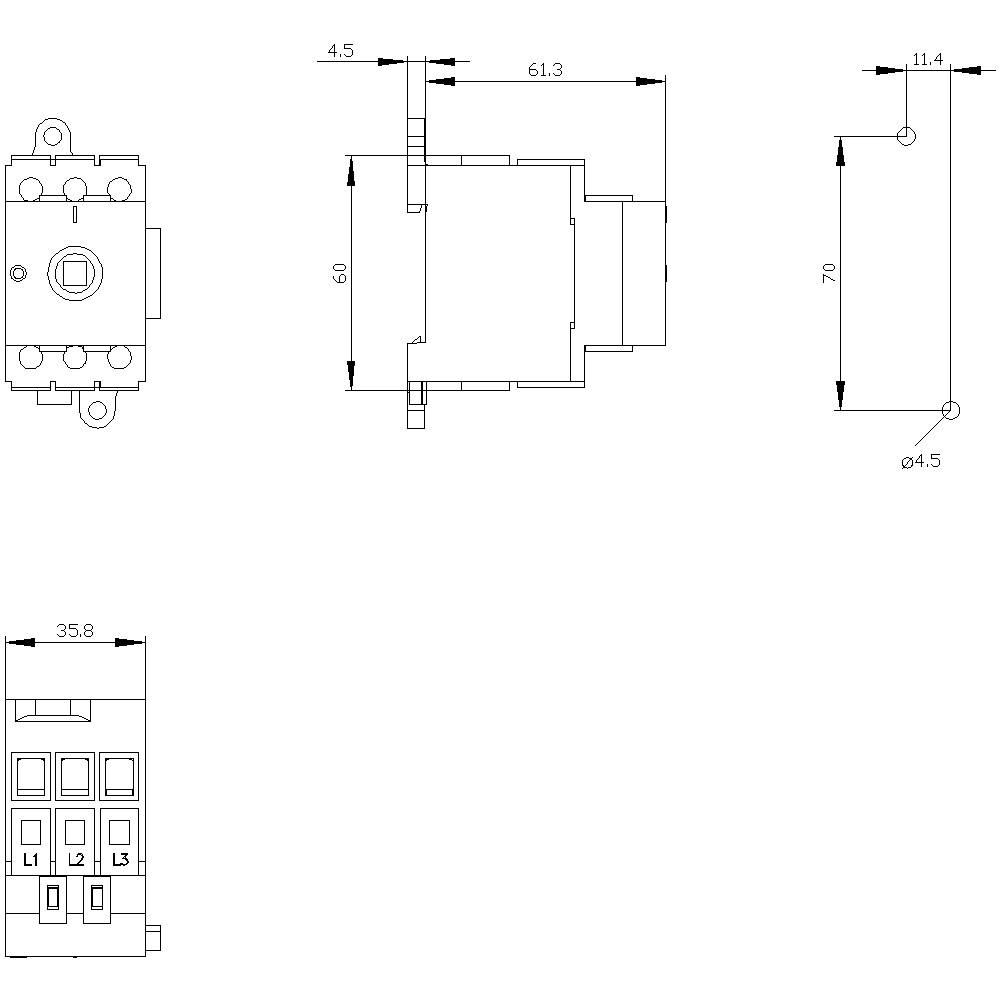

Schaltplan eines elektrischen Schalters mit Seiten- und Vorderansicht. Maße: Breite 35,8 mm, Tiefe 61,3 mm, Höhe 70 mm. Beschriftungen: 'L1', 'L2', 'L3'.

1/2

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

16 A

Betriebsspannung (Details)

690 V/AC

Datenblatt (PDF)

Lieferung Do., 8. Okt.

100 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

16,56 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 30. Sept.

4,95 € Versand

Versand

26,88 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Schutzart: IP20
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 6 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Verlustleistung: 1.5 W

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Querschnitt: 16 mm²

Polzahl: 3

Abm.: (B x H x T) 36 x 60 x 64 mm

Nennstrom: 16 A

Nennstrom - gerundet: 16 A

Ausführung: Schalter

Breite: 36 mm

Höhe: 60 mm

Tiefe: 64 mm

: 6 kW

: 0

: 0

: 16 A

: 3

: IP20

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: TRUE

: ohne

: TRUE

: TRUE

: TRUE

: 8 kW

: 0.5 kA

: sonstige

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 16 A

: FALSE

: 16

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1744384 Lasttrennschalter 3polig 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744384 Lasttrennschalter 3polig 16 mm² 16 A 690 V/AC Siemens 3LD30100TK05

Beschreibung

Lasttrennschalter 3LD3, Iu 16 A Hauptschalter 3-polig Bemessungsbetriebsleistung bei AC-23 A bei 400V 7,5kW Basisschalter ohne Knebelantrieb Haupt- und NOT-AUS-Schalter SENTRON 3LD3 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Steuer- oder Schaltschränken insbesondere für kleine Maschinen wie Sägen, Kompressoren, Pumpen, Betonmischer, Bohrmaschinen, Fräsen oder Holzbearbeitungsmaschinen.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 63 A durch Abschließbarkeit des Drehantriebes. Vielseitig einsetzbar dank internationaler Approbationen. Eine mechanische Baugröße für fünf elektrische Baugrößen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
