Lasttrennschalter 250 A 4 Wechsler Siemens 3KD38300NE100 kaufen

'Siemens Leistungsschalter in Schwarz und Grau, mit Schalter für 'I' (Ein) und 'O' (Aus) und vier Kontaktstellen oben und unten.'

Abbildung ähnlich

Schaltskizze mit sechs Knotenpunkten, nummeriert 1 bis 6, und einer Verbindung zu '-Q'. Verbindungen sind vertikal und horizontal.

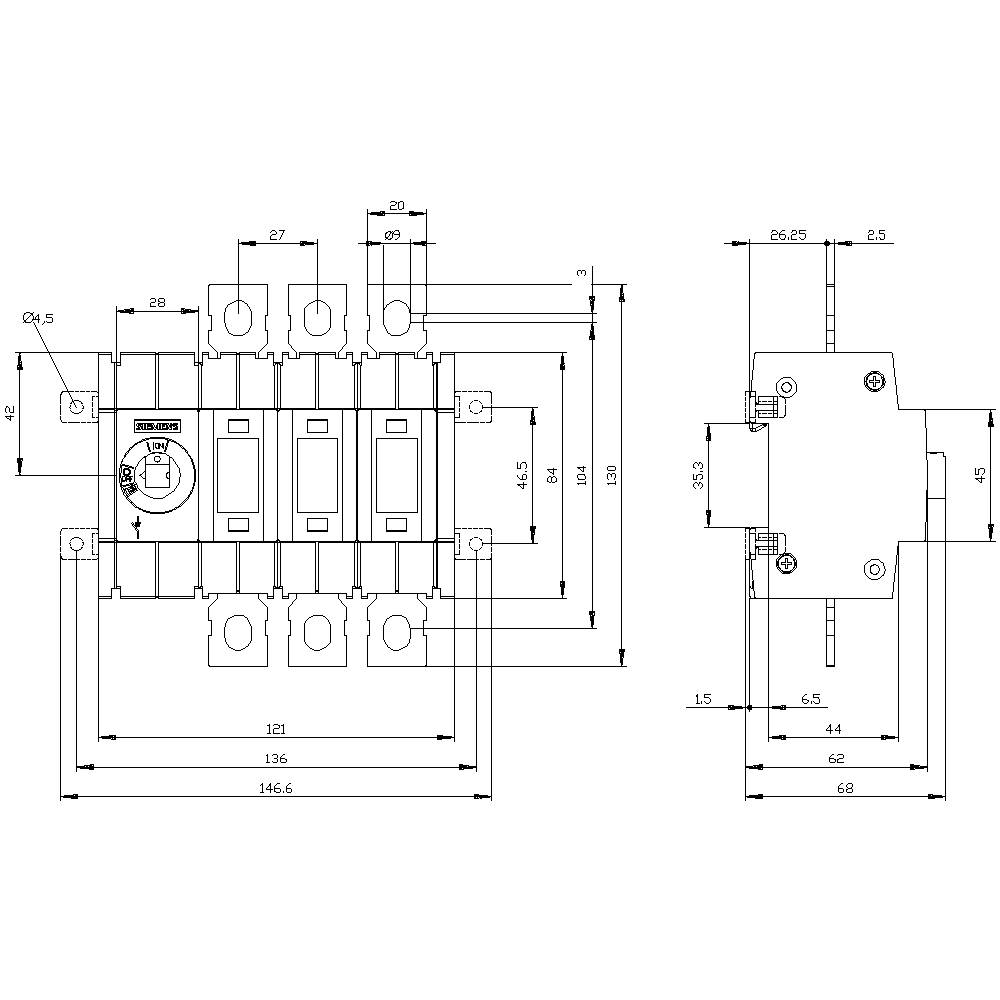

Technische Zeichnung eines elektrischen Schalters mit Abmessungen und Etiketten. Vorder- und Seitenansicht sind mit detaillierten Maßen angegeben.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Polzahl

Nennstrom - gerundet

250 A

Kontaktart

4 Wechsler

Betriebsspannung (Details)

1000 V/AC

Datenblatt (PDF)

Lieferung Mi., 30. Sept.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (184,87 € / Stück)

184,87 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Lasttrennschalter 250A, Baugr. 2, 3-polig Frontantrieb links Grundger?t

Ausführung des Betätigungselements: sonstige
Ausführung als Wendeschalter: false
Ausführung als NOT-AUS-Einrichtung: true
Anschlussart Hauptstromkreis: Flachsteckanschluss
Schaltleistung bei 400 V: 90 kW
Geeignet für Zwischenbau: false
Bemessungsdauerstrom bei AC-21, 400 V: 250 A
Geeignet für Verteilereinbau: false
Motorantrieb optional: false
Motorantrieb integriert: false

Technische Daten

Ausführung der Anzeige / für Schaltstellungsanzeige Türkupplungs-Drehantrieb: ON-OFF
Ausführung des elektrischen Anschlusses für Hauptstromkreis: Flachanschluss
Baugröße des Lasttrennschalters: 2
Befestigungsart: Schraub- und Hutschienenbefestigung 35 mm
Bodenmontage: ja
Isolationsspannung: 1000 V
Schutzart: IP00
Umgebungstemperatur während Betrieb: -25 °C - +70 °C
Verlustleistung max.: 24.6 W
Mechanische Lebensdauer (Schaltspiele) / typisch: 15000
Stoßspannungsfestigkeit: 8 kV

Produkt-Art: Lasttrennschalter

Kontaktart: 4 Wechsler

Betriebsspannung (Details): 1000 V/AC

Polzahl: 3

Abm.: (B x H x T) 121 x 168 x 68 mm

Nennstrom: 250 A

Nennstrom - gerundet: 250 A

Ausführung: Frontantrieb

Breite: 121 mm

Höhe: 168 mm

Tiefe: 68 mm

: 0

: 0

: 250 A

: 3

: IP00

: 4

: 1

: FALSE

: FALSE

: Flachsteckanschluss

: TRUE

: ohne

: TRUE

: TRUE

: TRUE

: 90 kW

: 4 kA

: sonstige

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 250 A

: 90 kW

: FALSE

: 160

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2263581 Lasttrennschalter 250 A 4 Wechsler Siemens 3KD38300NE100

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2263581 Lasttrennschalter 250 A 4 Wechsler Siemens 3KD38300NE100

Beschreibung

Lasttrennschalter 250A, Baugr. 2, 3-polig Frontantrieb links Grundgerät ohne Handgriff Flachanschluss inkl. Phasentrennwänden Lasttrennschalter 3KD bis 1600 A als leistungsf?higer Haupt-, NOT-AUS- oder Reparaturschalter. Lasttrennschalter 3KD bis 1600 A von Siemens bieten zuverl?ssig Personenschutz und gew?hrleisten hohe Anlagenverf?gbarkeit in Industrie, Infrastruktur und Geb?uden. Als Haupt-, NOT-AUS- oder Reparaturschalter schalten Lasttrennschalter 3KD elektrische Betriebsmittel unter Last verl?sslich und bieten eine Sicherheitstrennfunktion und -strecke in Niederspannungs-Stromkreisen. 1. Zuverl?ssiger Schutz vor Stromunf?llen. 2. Robuste Technik f?r hohe Anlagenverf?gbarkeit. 3. Vielf?ltig einsetzbar mit variablen Anschluss- und Antriebsarten. 4. Einfaches Nachr?sten zus?tzlicher Funktionen durch umfangreiches Zubeh?r. 5. Schnelle Montage an der Hutschiene bei Baugr??en bis 200 A. 6. Effizientes Engineering durch umfangreiche CAx-Daten. 7. Unkomplizierte Dokumentation mit dem Handbuch-Konfigurator. 8. Geeignet f?r Windkraft- und Solaranlagen.
