Lasttrennschalter 100 A 4 Wechsler Siemens 3KD30302ME100 kaufen

'Siemens-Schutzschalter mit Kippschalter auf "ON"-Position, schwarzes und blaues Gehäuse, für elektrische Sicherheit und Leistungsschutz.'

Abbildung ähnlich

Diagramm eines Schaltplans mit nummerierten Kontakten 1, 3, 5 oben und 2, 4, 6 unten. Links ist '-Q' notiert.

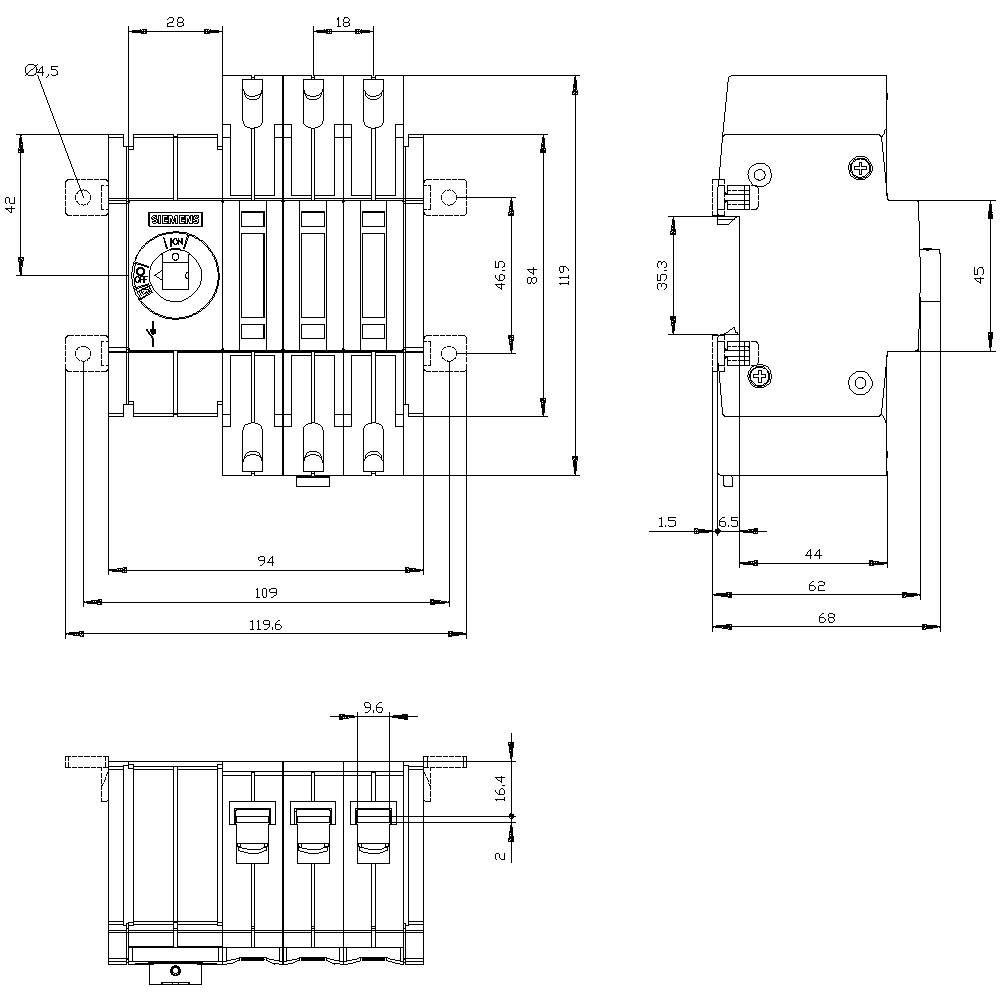

Technische Zeichnung eines Leistungsschalters mit Abmessungen in Millimetern aus drei Ansichten: Vorder-, Seiten- und Draufsicht.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Polzahl

Nennstrom - gerundet

100 A

Kontaktart

4 Wechsler

Betriebsspannung (Details)

1000 V/AC

Datenblatt (PDF)

Lieferung Mi., 30. Sept.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (88,23 € / Stück)

88,23 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Ausführung der Anzeige / für Schaltstellungsanzeige Türkupplungs-Drehantrieb: ON-OFF
Ausführung des elektrischen Anschlusses für Hauptstromkreis: Rahmenklemme
Baugröße des Lasttrennschalters: 1
Befestigungsart: Schraub- und Hutschienenbefestigung 35 mm
Bodenmontage: ja
Isolationsspannung: 1000 V
Schutzart: IP20
Umgebungstemperatur während Betrieb: -25 °C - +70 °C
Verlustleistung max.: 7.5 W
Mechanische Lebensdauer (Schaltspiele) / typisch: 15000
Stoßspannungsfestigkeit: 8 kV

Produkt-Art: Lasttrennschalter

Kontaktart: 4 Wechsler

Betriebsspannung (Details): 1000 V/AC

Polzahl: 3

Abm.: (B x H x T) 94 x 119 x 68 mm

Nennstrom: 100 A

Nennstrom - gerundet: 100 A

Ausführung: Frontantrieb

Breite: 94 mm

Höhe: 119 mm

Tiefe: 68 mm

: 0

: 0

: 100 A

: 3

: IP20

: 4

: 1

: FALSE

: FALSE

: Rahmenklemme

: TRUE

: ohne

: TRUE

: TRUE

: TRUE

: 45 kW

: 3 kA

: sonstige

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 1000 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 100 A

: 55 kW

: FALSE

: 80

: sonstige

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2263571 Lasttrennschalter 100 A 4 Wechsler Siemens 3KD30302ME100

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2263571 Lasttrennschalter 100 A 4 Wechsler Siemens 3KD30302ME100

Beschreibung

Lasttrennschalter 100A, Baugr. 1, 3-polig Frontantrieb links Grundgerät ohne Handgriff Rahmenklemme Lasttrennschalter 3KD bis 1600 A als leistungsf?higer Haupt-, NOT-AUS- oder Reparaturschalter. Lasttrennschalter 3KD bis 1600 A von Siemens bieten zuverl?ssig Personenschutz und gew?hrleisten hohe Anlagenverf?gbarkeit in Industrie, Infrastruktur und Geb?uden. Als Haupt-, NOT-AUS- oder Reparaturschalter schalten Lasttrennschalter 3KD elektrische Betriebsmittel unter Last verl?sslich und bieten eine Sicherheitstrennfunktion und -strecke in Niederspannungs-Stromkreisen. 1. Zuverl?ssiger Schutz vor Stromunf?llen. 2. Robuste Technik f?r hohe Anlagenverf?gbarkeit. 3. Vielf?ltig einsetzbar mit variablen Anschluss- und Antriebsarten. 4. Einfaches Nachr?sten zus?tzlicher Funktionen durch umfangreiches Zubeh?r. 5. Schnelle Montage an der Hutschiene bei Baugr??en bis 200 A. 6. Effizientes Engineering durch umfangreiche CAx-Daten. 7. Unkomplizierte Dokumentation mit dem Handbuch-Konfigurator. 8. Geeignet f?r Windkraft- und Solaranlagen.
