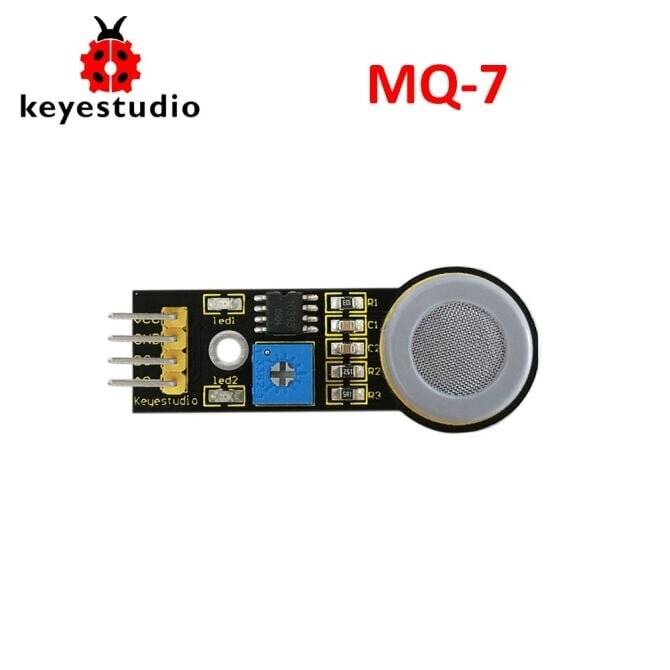

Keyestudio MQ-7 Carbon Monoxide CO Gas Sensor Detection Module for Arduino

Einführung Das im Gassensor MQ-7 verwendete gasempfindliche Material ist SnO2, das in sauberer Luft eine geringere elektrische Leitfähigkeit aufweist. Es detektiert Kohlenmonoxid mit niedriger Temperatur (aufgeheizt durch 1,5V) durch Hoch-Tief-Temperatur-Zyklen. Die elektrische Leitfähigkeit des Sensors steigt mit der Zunahme der Kohlenmonoxidkonzentration in der Luft. Die Änderung der elektrischen Leitfähigkeit kann mit Hilfe einer einfachen Schaltung in ein der Gaskonzentration entsprechendes Ausgangssignal umgewandelt werden. Die Empfindlichkeit des MQ-7 Gassensors für Kohlenmonoxid ist recht hoch, so dass er zur Erkennung verschiedener kohlenmonoxidhaltiger Gase verwendet werden kann. Er ist ein preiswerter Sensor, der für eine Vielzahl von Anwendungen geeignet ist. Anwendung Haushalts-Gasleck-Alarm Industrieller Kohlenmonoxid-Gasalarm Portables Gaswarngerät Spezifikation Zielgas: Kohlenmonoxid Nachweisbare Konzentration: 300-10000ppm CO Betriebsspannung: 5V Heizspannung VH 5,0V±0,2V AC/DC(hight); 1,5V±0,1V AC/DC(low) Belastungswiderstand RL: einstellbar Heizwiderstand RH: 31Ω±3Ω(Raumtemperatur) Heizleistung PH: ≤350mW Oberflächenwiderstand des empfindlichen Materials R: 2KΩ-20KΩ(in100ppmCO) Empfindlichkeit S: Rs(in Luft)/Rs(100ppmCO)≥5 Konzentrationsanstieg: α ≤0. 6(R300ppm/R100ppm CO) Temperatur, Luftfeuchtigkeit: 20?±2? ; 65%±5%RH Standard-Testschaltung: Vc:5.0V±0.1V; VH(high): 5.0V±0.1V; VH(low): 1.5V±0.1V Inklusive 1x MQ-7 Kohlenmonoxid-Gassensor
