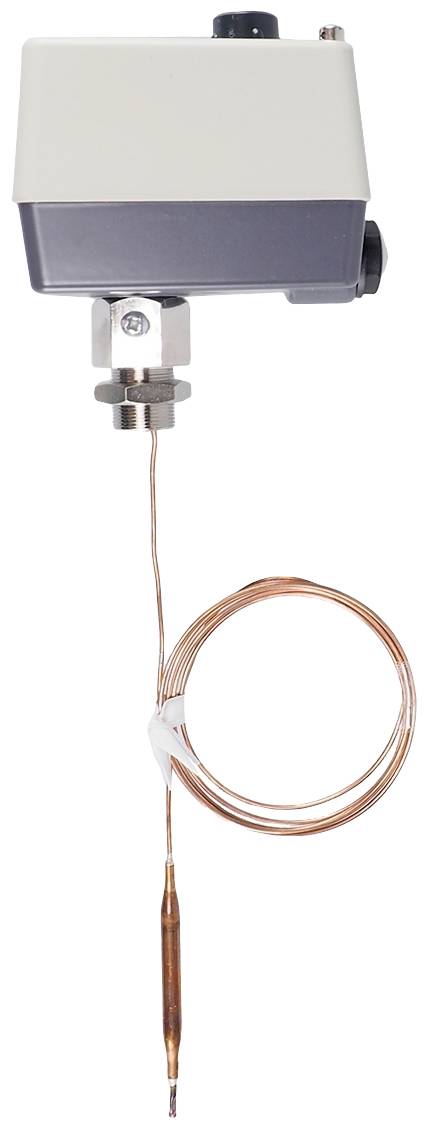

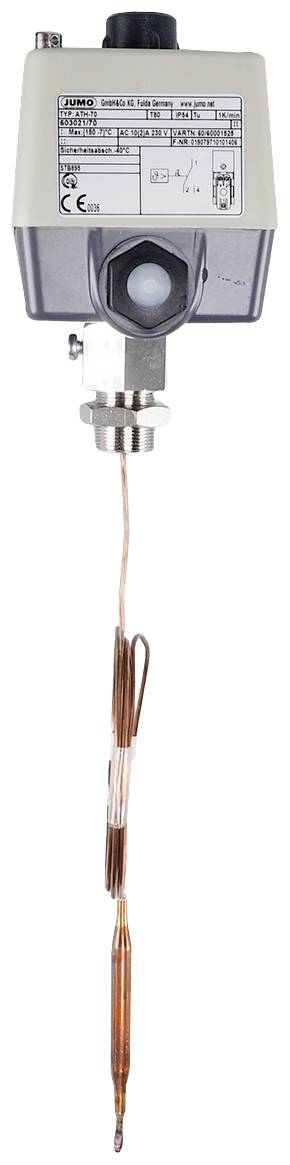

Jumo 60001525 2-Punkt-Regler Temperaturbegrenzer -20 bis 175 °C

Durch sein schlagfestes Gehäuse mit hochwertigem Kunststoffdeckel und Aludruckguss Unterteil ist der 1-polige mechanische Aufbaubauthermostat sehr robust und kann auch unter rauen Bedingungen eingesetzt werden. Das verwendete Messsystem arbeitet nach dem Flüssigkeitsausdehnungsprinzip und kann bis zu einer maximal zulässigen Fühlertemperatur von 175 °C problemlos eingesetzt werden. Der glatte Rundfühler aus Kupfer hat einen Durchmesser von 6 mm bei einer Fühlerlänge von ca. 77 mm. Die Fernleitung des Thermostaten ist ebenfalls aus Kupfer und kann unter Beachtung eines Biegeradius von 5 mm flexibel verlegt werden. Die maximal zulässige Umgebungstemperatur am Gehäuse (Schutzart IP54) beträgt 80 °C. Mit Hilfe eines Schraubendrehers kann die gewünschte Abschalttemperatur nach Abnahme des Gehäusedeckels innenliegend auf einer Skala einfach eingestellt werden. Überschreitet die anstehende Temperatur am Temperaturfühler den eingestellten Grenzwert, wird der Stromkreis (Klemme 2) geöffnet und schließt automatisch den zusätzlichen Signalkontakt (Klemme 4). Der Mikroschalter wird mechanisch verriegelt. Nach Unterschreitung der Gefahrentemperatur um ca. 10% des Skalenumfanges kann der Mikroschalter manuell entriegelt werden. Der Sicherheitstemperaturbegrenzer zeichnet sich durch eine hohe Schaltpunktgenauigkeit von +0/-5 % im oberen Skalendrittel aus. Bei Zerstörung des Messsystems wird der Stromkreis bleibend geöffnet, eine Entriegelung ist dann nicht mehr möglich. Der Schaltkontakt befindet sich dann in einer Neutralstellung, sodass keine Kontakte geschaltet sind. Bei Abkühlung des Fühlers auf eine Temperatur unter ca. -20 °C wird der Stromkreis ebenfalls geöffnet, erst bei Temperaturanstieg über ca. -20 °C kann der STB durch den Wiedereinschaltknopf von Hand wieder entriegelt werden. Ein entscheidender Vorteil ist es, dass zur Temperaturmessung keine zusätzliche Hilfsenergie benötigt wird. Der elektrische Anschluss erfolgt durch Schraubklemmen direkt am verbauten Microschalter, der eine maximal zulässige Schaltleistung von AC 230 Volt / 10 A direkt schalten kann. Der Sicherheitstemperaturbegrenzer ist sehr flexibel einsetzbar und wird sowohl in der Heizungs-, Klima-, und Lüftungstechnik als auch in der Kunststoffindustrie, dem Apparate- und Maschinenbau sowie im Ofenbau, in Fernwärmeübergabestationen und zur Temperaturüberwachung in Labor und Klimaschränken angewandt. Das Gerät ist zugelassen gemäß DIN EN 14597 und DGRL und hat eine EAC Zulassung.
