Jumo 00531468 Temperaturbegrenzer Thermoelement Analog Strom (B x H) 48 mm x 96 mm kaufen

Digitales Display eines Temperaturreglers mit den Anzeigen '100', 'AL'. Enthält Tasten für Einstellungen ('P', 'RESET') und Symbole ('OK', 'K1', 'KV').

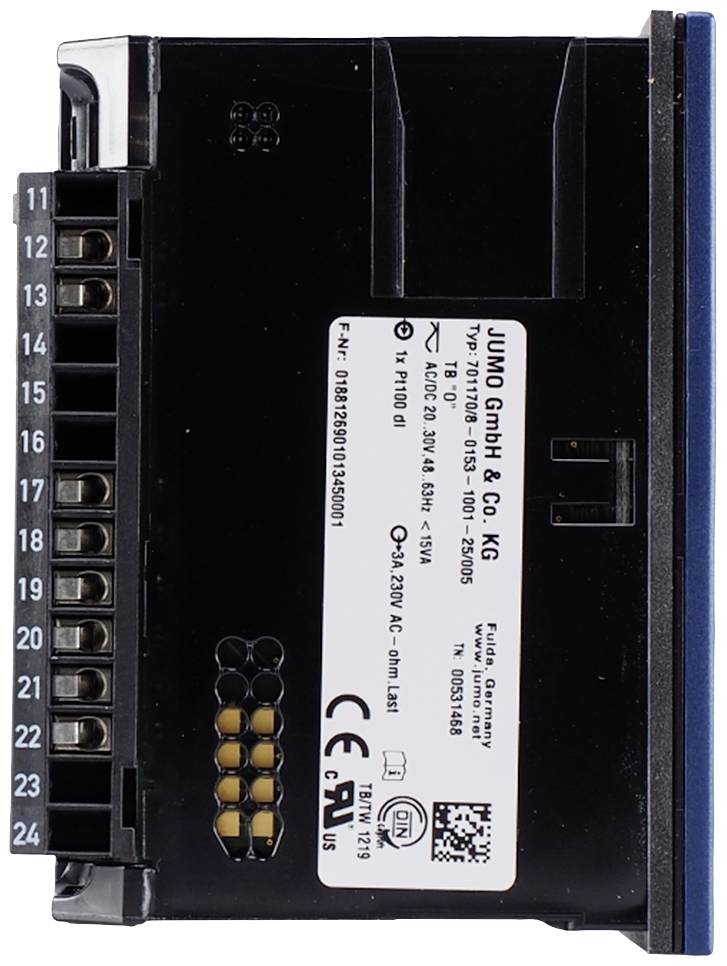

Ein schwarzes elektronisches Gerät von JUMO GmbH & Co. KG mit Klemmanschlüssen auf der linken Seite, Typ 701150, mit technischen Spezifikationen.

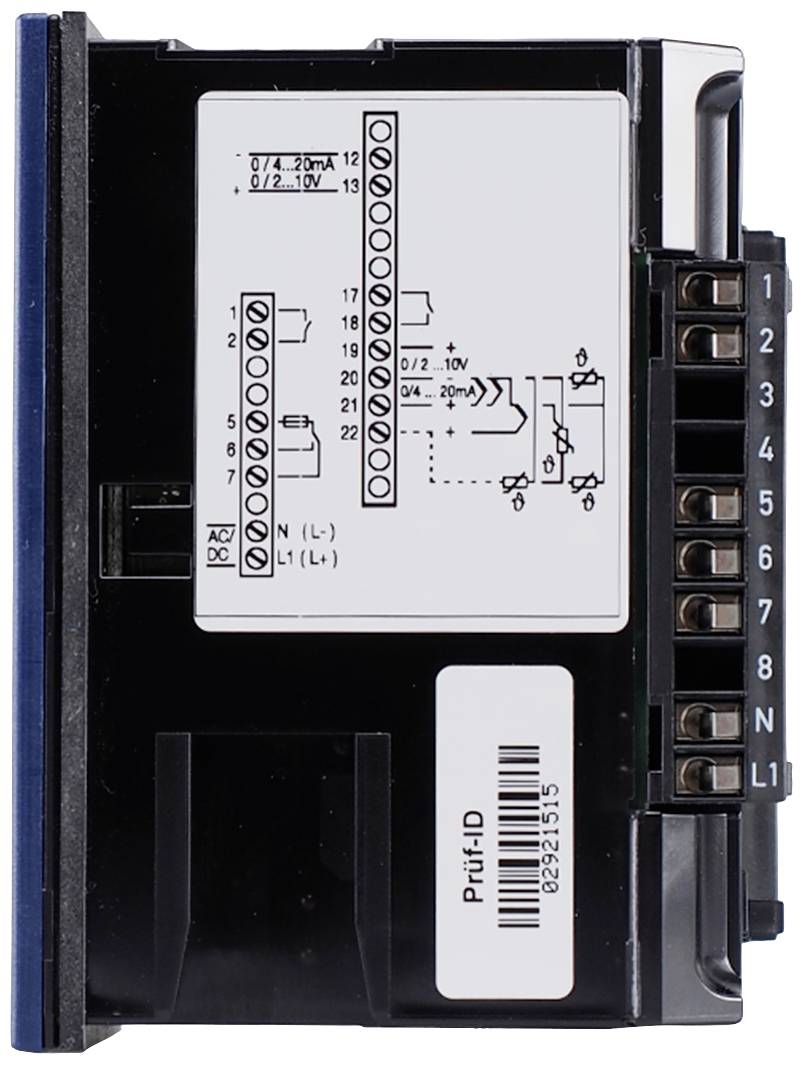

Ein schwarzes elektronisches Gerät mit einem Diagramm auf der Vorderseite, das Anschlüsse und technische Details zeigt.

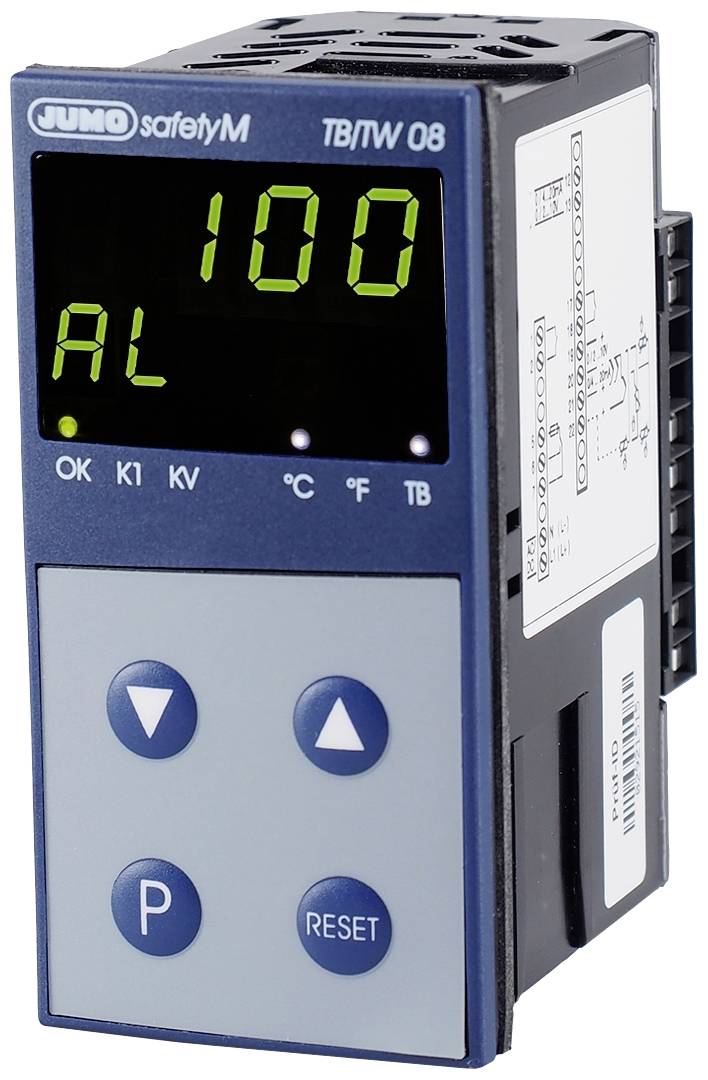

Digitales Temperaturregelgerät mit Anzeige '100' und 'AL'. Paneel mit Tasten 'P' und 'RESET'. Klemmen und technische Zeichnungen an der Seite sichtbar.

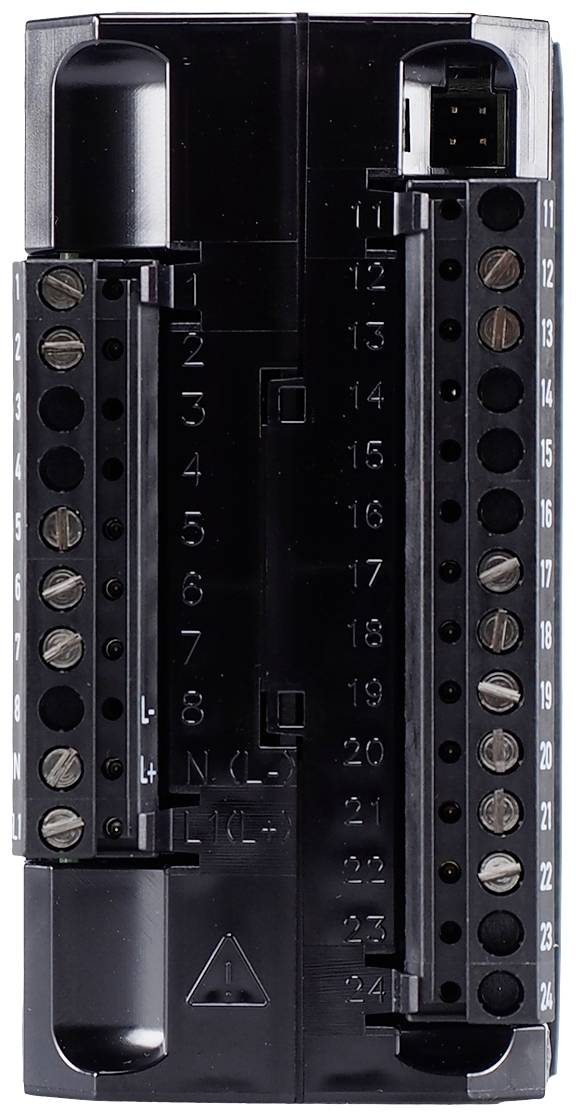

Ein schwarzes elektrisches Bauteil mit nummerierten Anschlüssen von 1 bis 24. Oberes Ende hat einen mehrpoligen Stecker.

1/5

Produkt-Art

Temperaturbegrenzer

Ausgänge (Temperaturregler)

Analog Strom

Anzahl Relais-Ausgänge

Fühler-Typ

Thermoelement

Montageart

Panelmontage

Datenblatt (PDF)

Lieferung Di., 6. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (637,82 € / Stück)

637,82 €

zzgl. MwSt.

Kostenfreier Versand

nur 79,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produkt-Art: Temperaturbegrenzer

Typ: 00531468

Ausgänge (Temperaturregler): Analog Strom

Anzahl analoge Ausgänge: 1

Anzahl Relais-Ausgänge: 2

Abm.: (B x H) 48 mm x 96 mm

Höhe: 96 mm

Breite: 48 mm

Fühler-Typ: Thermoelement

Herst.-Teilenr.: 00531468

Montageart: Panelmontage

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2756420 Jumo 00531468 Temperaturbegrenzer Thermoelement Analog Strom (B x H) 48 mm x 96 mm

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2756420 Jumo 00531468 Temperaturbegrenzer Thermoelement Analog Strom (B x H) 48 mm x 96 mm

Beschreibung

Die freiprogrammierbare Temperaturbegrenzereinrichtung nach DIN EN 14597 im Format 48 x 96 mm ist ausgelegt für einen Spannungsversorgungsbereich von AC/DC 20 bis 30 V, 48 bis 63 Hz, 5 VA. Der Messeingang ist frei konfigurierbar für Widerstandsthermometer, Thermoelemente sowie Strom und Spannungssignale. Der vorhandene Analogausgang liefert ein Einheits- bzw. Normsignal. Temperaturbegrenzer, -wächter überwachen thermische Prozesse in Anlagen auf einen eingestellten Grenzwert. Wird dieser überschritten, so schaltet das eingebaute Relais (mit Schmelzsicherung) die Anlage in einen betriebssicheren Zustand. Die grüne LED OK erlischt und die LED K1 leuchtet rot. Kommt die Anlage wieder in den Gutbereich, muss beim Temperaturbegrenzerbetrieb die Taste Reset gedrückt werden. Als Temperaturwächter konfiguriert setzt sich dieser ohne äußere Einwirkung automatisch wieder zurück. Das Relais KV kann bei einer einstellbaren Temperatur vor Erreichen des Grenzwertes ein Voralarmsignal ausgeben, dessen Schaltzustand über die LED KV zusätzlich angezeigt wird. Das Gerät ist für den Schalttafeleinbau konzipiert und wird über steckbare Schraubklemmen mit einem Leitungsquerschnitt von max. 2,5mm² verdrahtet.
