Joy-it MQ135V2 Gas-Sensor 1 St. kaufen

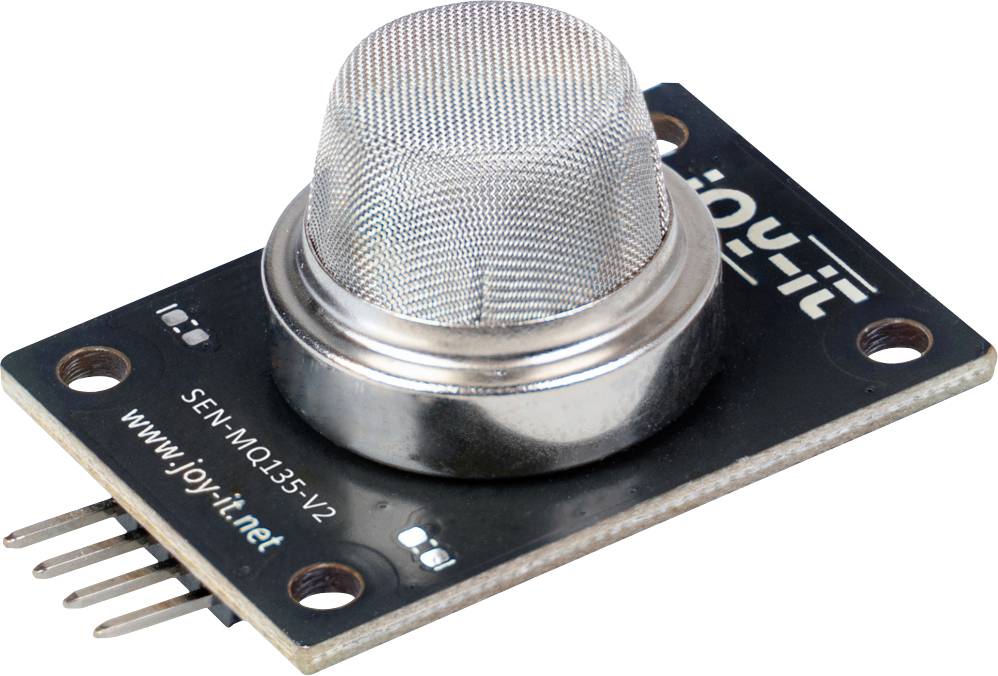

Ein MQ-135 Gassensormodul auf einer schwarzen Leiterplatte mit einer silbernen Sensorkuppel aus Maschengewebe und vier Stiftverbindern.

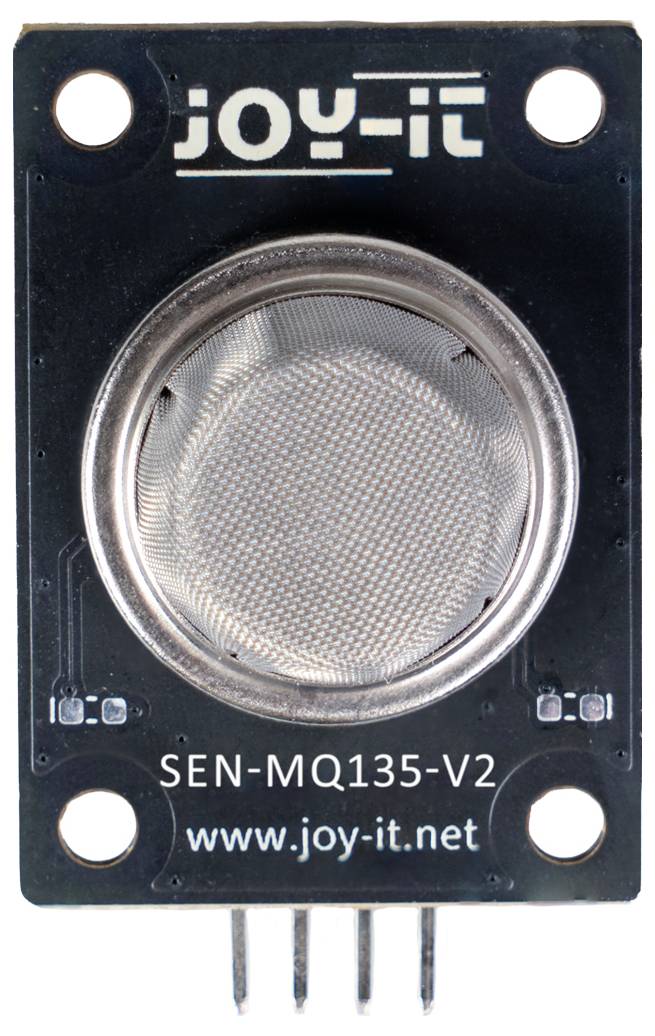

Foto eines Joy-IT SEN-MQ135-V2 Gassensormoduls mit einem zentralen Maschensieb-Sensor, vier Befestigungslöchern und vier Anschlüssen an der Unterseite.

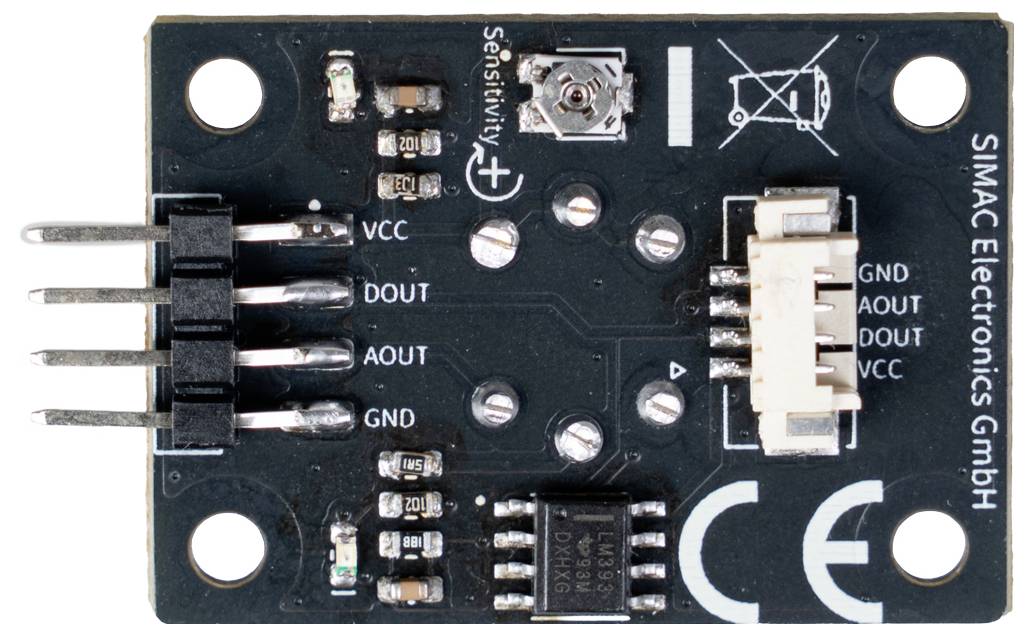

Schwarzes Sensormodul-PCB mit dreipoligen Steckern mit den Bezeichnungen VCC, DOUT, AOUT, GND, einem weißen Seitenverbinder und einer Empfindlichkeitseinstellschraube.

1/3

Datenblatt (PDF)

Sofort-Lieferung morgen

50 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (3,35 € / Stück)

3,35 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

MQ-135 LUFTQUALITÄTS- UND SCHADSTOFFSENSORPLATINEMIT ANALOGEM UND DIGITALEM AUSGANG

Erkennt Benzol, Ammoniak, Sulfid, Rauch, Stickoxide
und andere Luftschadstoffe.
Messbereich von ca. 10 bis 1.000 ppm
Analogausgang (0–5 V) für die kontinuierliche Überwachung
der Gaskonzentration
Digitaler Schaltausgang mit einstellbarem Trigger über
integriertes Potentiometer
Betrieb über eine Standard-Gleichstromversorgung mit
5 V und integriertem Heizkreis
Kompakte Sensorplatine mit LED-Statusanzeige und
flexiblen Befestigungsmöglichkeiten

Technische Daten

Schnittstellen:
4-polige Stiftleiste (2,54 mm), Molex Picoblade (53261-0471)
Analoger Sensorwert-Ausgang 0 V – 5 V,
digitaler Schwellenwert-Ausgang 0 V / 5 V (Schwellenwert mit integriertem
Potentiometer einstellbar)
Weitere Informationen und Skizzen finden Sie im Datenblatt.

Produkt-Art: Gas-Sensor

Schnittstellen: Molex 4pol Stecker

Betriebsspannung max.: 5 V

Höhe: 25 mm

Länge: 40 mm

Breite: 21 mm

Gewicht: 8 g

Dokumente & Downloads

Datenblatt

Datenblatt 3802251 Joy-it MQ135V2 Gas-Sensor 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3802251 Joy-it MQ135V2 Gas-Sensor 1 St.

Beschreibung

MQ 2 Gassensor-Modul – kompakte Lösung zur Erkennung von Gasen & Rauch
Das MQ 2 Modul erkennt zuverlässig brennbare Gase und Rauch wie LPG, Propan, Butan, Methan, Wasserstoff sowie Alkoholdämpfe im Bereich 100–10.000 ppm. Es bietet einen analogen 0–5 V Ausgang zur Messwertausgabe sowie einen digitalen Schaltausgang mit einstellbarem Schwellenwert – ideal für Alarm und Überwachungsanwendungen.
Der Sensor wird mit 5 V betrieben und verfügt über eine integrierte Heizschaltung. Status LEDs zeigen Betrieb und Erkennung an. Die Anbindung erfolgt über einen 4 Pin Header oder Molex PicoBlade, wodurch das Modul leicht in Mikrocontroller Projekte integrierbar ist.
Kurzfeatures:
• Erkennung vieler brennbarer Gase & Rauch
• Analoger Messausgang + digitaler Schaltausgang
• 5 V Betrieb, integrierte Heizschaltung
• Status LEDs
• Einfache Integration in Embedded Systeme

Lieferumfang

Sensor
