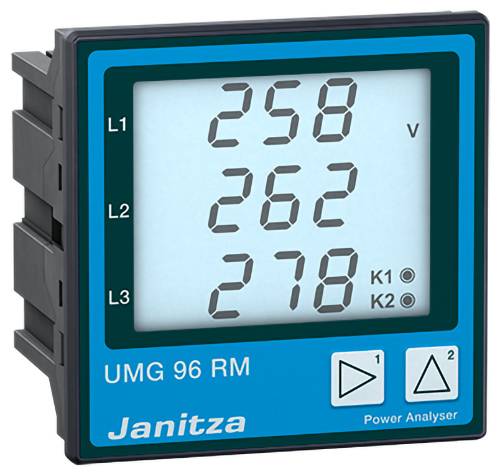

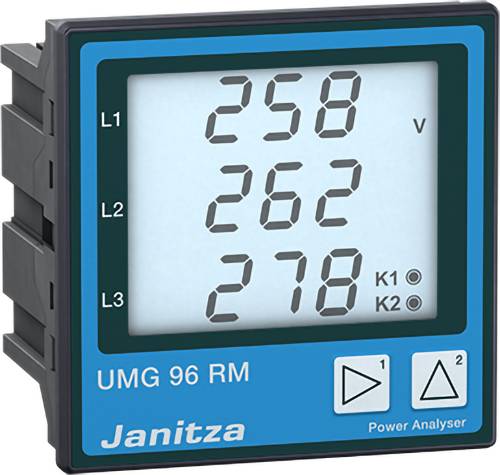

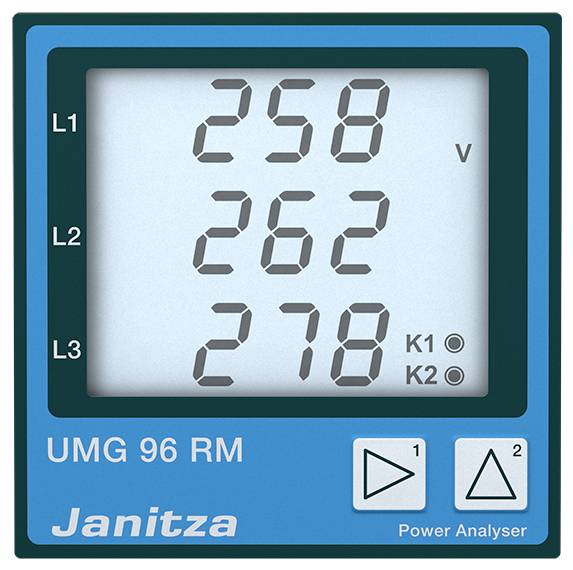

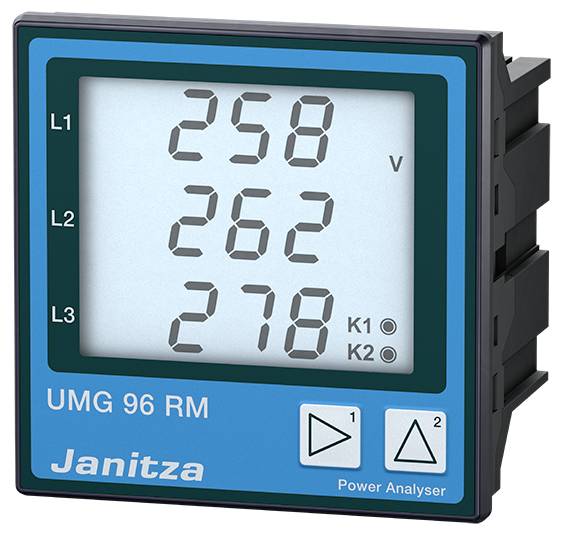

Janitza UMG 96RM-P Spannungsqualitäts-Analysator

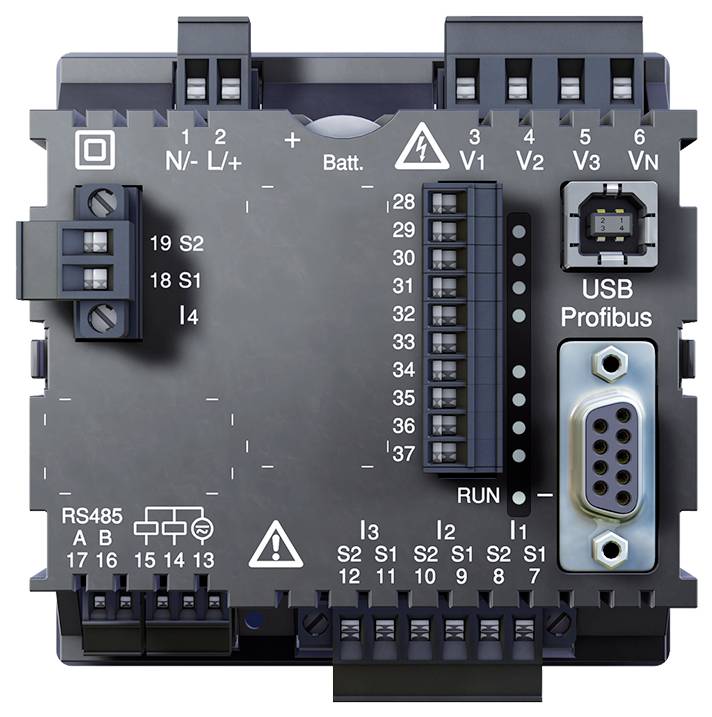

Das UMG 96RM-P besitzt bis zu 4 digitale Eingänge und bis zu 6 digitale Ausgänge. Das Gerät hat 256 MB und misst bis zur 40. Harmonischen.Das Multifunktionsmessgerät UMG 96RM ist vorwiegend für den Einsatz in Niederspannungs- und Mittelspannungsverteilungsanlagen konzipiert. Das Gerät misst Oberschwingungen bis zur 40. Harmonischen und besitzt Drehfeldkomponenten. Das Gerät hat bis zu vier digitale Eingänge und sechs digitale Ausgänge. Der Messdatenspeicher beträgt 256 MB.SpeicherViele UMG-Messgeräte verfügen über eigene Speicher mit typischen Aufzeichnungsreichweiten von bis zu 2 Jahren. Die Aufzeichnung ist frei konfigurierbar. Ein 128 MByte-Speicher kann rund 5.000.000 Speicherwerte, ein 256 MByte-Speicher kann rund 10.000.000 Speicherwerte erfassen.OberschwingungenOberschwingungen entstehen durch Betriebsmittel mit nichtlinearer Kennlinie, wie z.B. in Sättigung betriebene Transformatoren, Energiesparlampen, Frequenzumrichter und Leistungselektronik. Sie belasten das Netz durch zusätzliche Ströme und können Betriebsmittel beeinflussen oder sogar zerstören. Diese Netzrückwirkungen können mit Spannungsqualitätsanalysatoren aufgespürt und dokumentiert werden.MessgenauigkeitDie hohe Messgenauigkeit beruht auf der hohen Abtastrate und einer sehr guten Langzeitstabilität. Bei bestimmungsgemäßem Gebrauch (Umgebungstemperatur!) ist die Messgenauigkeit auch nach Jahren immer noch größer ist als bei herkömmlichen Zählern im Auslieferungszustand. Für besonders anspruchsvolle Messaufgaben sind nach Klasse A zertifizierte Geräte erhältlich.TarifeZum sicheren und präzisen Erfassen von Arbeitswerten für einzelne Verbraucher bieten die UMG-Messgeräte eine umfangreiche Tarifauswahl, je nach Gerätetyp bis zu 14 Stück. Dabei wird natürlich zwischen Wirkenergie (Bezug, Lieferung und ohne Rücklaufsperre) und Blindenergie (induktiv, kapazitiv und ohne Rücklaufsperre) unterschieden. Damit lassen sich zum Beispiel Hoch- und Niedertarif separat erfassen.Impulsein-/AusgangMit Impulseingängen lassen sich z. B. die Werte von Wasser- und Gaszählern mit UMG-Messgeräten erfassen. Über Impulsausgänge als Messwertgeber können die Arbeitsimpulse auf eine Leittechnik, z.B. GLT, SPS, SCADA-Systeme übertragen werden.EinsatzgebieteMessung, Überwachung und Kontrolle elektrischer Kennwerte in EnergieverteilungsanlagenAufzeichnung von Lastprofilen für Energiemanagementsysteme (z.B. ISO 50001)Erfassung des Energieverbrauchs zur KostenstellenanalyseMesswertgeber für Gebäudeleittechnik oder SPS (Modbus)Besondere Vorteile- Kompakte Bauweise spart Platz und Kosten bei der Installation- Lückenlose und dauerhafte Aufzeichnung mittels großem Messdatenspeicher oder über die Onlinedatenerfassung (z.B.
