Interface Kunststoff-LWL RS422/RS485 Industry kaufen

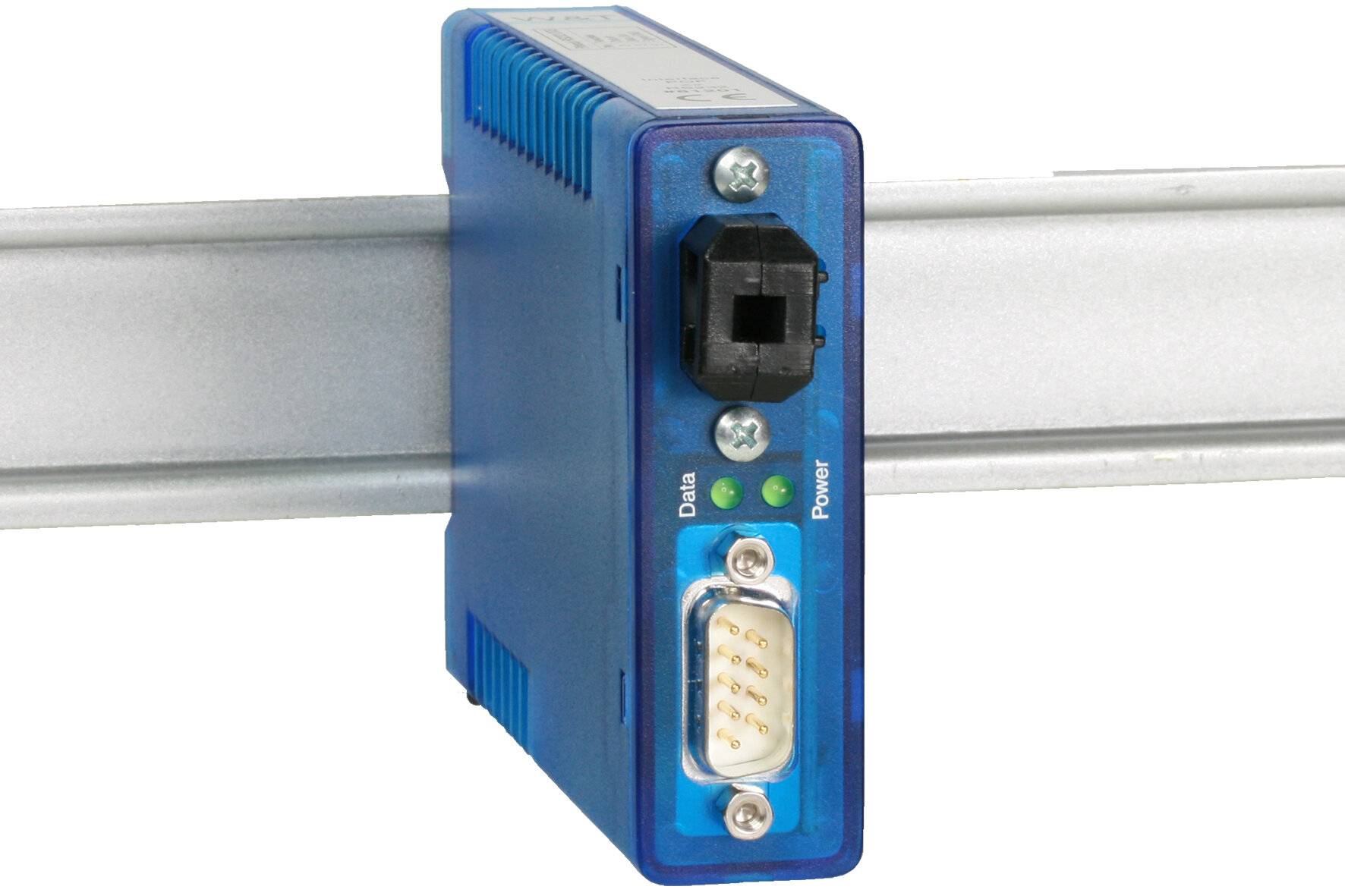

Interface Kunststoff-LWL RS422/RS485 Industry-0

Interface Kunststoff-LWL RS422/RS485 Industry-1

1/2

Datenblatt (PDF)

Lieferung Mi., 30. Sept.

105 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (174,87 € / Stück)

174,87 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Auch industrielle Schnittstellen störsicher übertragen Das Interface 61201 überträgt serielle RS422- oder RS485-Daten via Kunststoff-Duplexfaser über eine Entfernung von bis zu 100 Metern. Die externe Spannungsversorgung sorgt dabei für stabile Verhältnisse zum sicheren Betrieb der oftmals niederohmig terminierten Differenzschnittstellen.

Technische Daten

Anschlüsse und Anzeigen Serieller Port: RS422-/RS485-Schnittstelle, umschaltbar 9-poliger SUB-D Stecker Lichtleiter-Anschluss: Buchse mit automatischer Verriegelung des Lichtleiterkabels Betriebsarten: RS422 RS485 4-Draht mit Automatiksteuerung RS485 2-Draht mit Automatiksteuerung Umschaltzeit: ca. 10µs für die Umschaltung von Datensendung auf Empfang bei RS485-Automatiksteuerung (Änderung auf Anfrage) Terminierung: zuschaltbares Terminierungsnetzwerk für RS485-Betrieb Baudrate: 0..115200 Baud Datenformat: beliebig Galvanische Trennung: Isolationsspannung min. 1kV DC zwischen Versorgung und seriellem Anschluss Unterstützte Signale: RxD, TxD Maximale Distanz: typ. 100 Meter LWL-Kabel Versorgungsspannung: 12..24V AC/DC Stromaufnahme: typ. 90mA @12V DC, 45mA @24V DC Versorgungsanschluss: steckbare Schraubklemme, 5,08mm Raster Beschriftung "L+" und "M" Lichtleiter-Medium: Duplex Kunststoff-Lichtleiter Abmessungen 2.2 x 4.4mm mit 1mm Faserdurchmesser Material: Kern: PMMA, Mantel: PE Wellenlänge: ca. 660nm Anzeigen: 1 LED Power 1 LED Data Gehäuse und sonstige Daten Gehäuse: Kunststoff-Gehäuse zur Hutschienen-Montage 105 x 22 x 75mm (L x B x H) Schutzklasse: IP20 Gewicht: ca. 100g Umgebungstemperatur: Lagerung: -40..+70°C Betrieb: 0..+50°C Zulässige Luftfeuchtigkeit: 5..95% relative Feuchte (nicht kondensierend)

Schnittstellen: Schraubklemmen

Länge: 105 mm

Breite: 22 mm

Höhe: 75 mm

Gewicht: 100 g

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 806331453 Interface Kunststoff-LWL RS422/RS485 Industry

Beschreibung

Schnittstellen: Umschaltbare RS422- / RS485-Schnittstelle 9-poliger Sub-D-Stecker LWL-Schnittstelle direkter Anschluss des LWL-Kabels ohne Stecker alternative Bezeichnungen: POF (Polymer Optische Faser, plastic optical fiber) Management & Konnektivität: So einfach ist die Installation des Interfaces: Lichtleiter mit scharfem Messer möglichst rechtwinklig abschneiden. in den patentierten Anschluss des W&T Interfaces stecken. am PC einstecken. fertig! Keine Einstellung der Übertragungsparameter erforderlich 100% Schutz vor Störstrahlungen Potentialtrennung Blitzschutz Spannungsversorgung: Externe Versorgung 12V-24V AC/DC über steckbaren Schraubklemmanschluss galvanisch getrennter Versorgungsanschluss Normen & Co.: Normenkonform sowohl in Büro- als auch in Industrieumgebungen: hohe Störfestigkeit für industrielles Umfeld geringe Störemission für Wohn- und Geschäftsbereiche

Lieferumfang

Interface Kunststoff-LWL <> RS422/RS485 Industry Netzteil bitte bei Bedarf als gesondertes Zubehör mitbestellen
