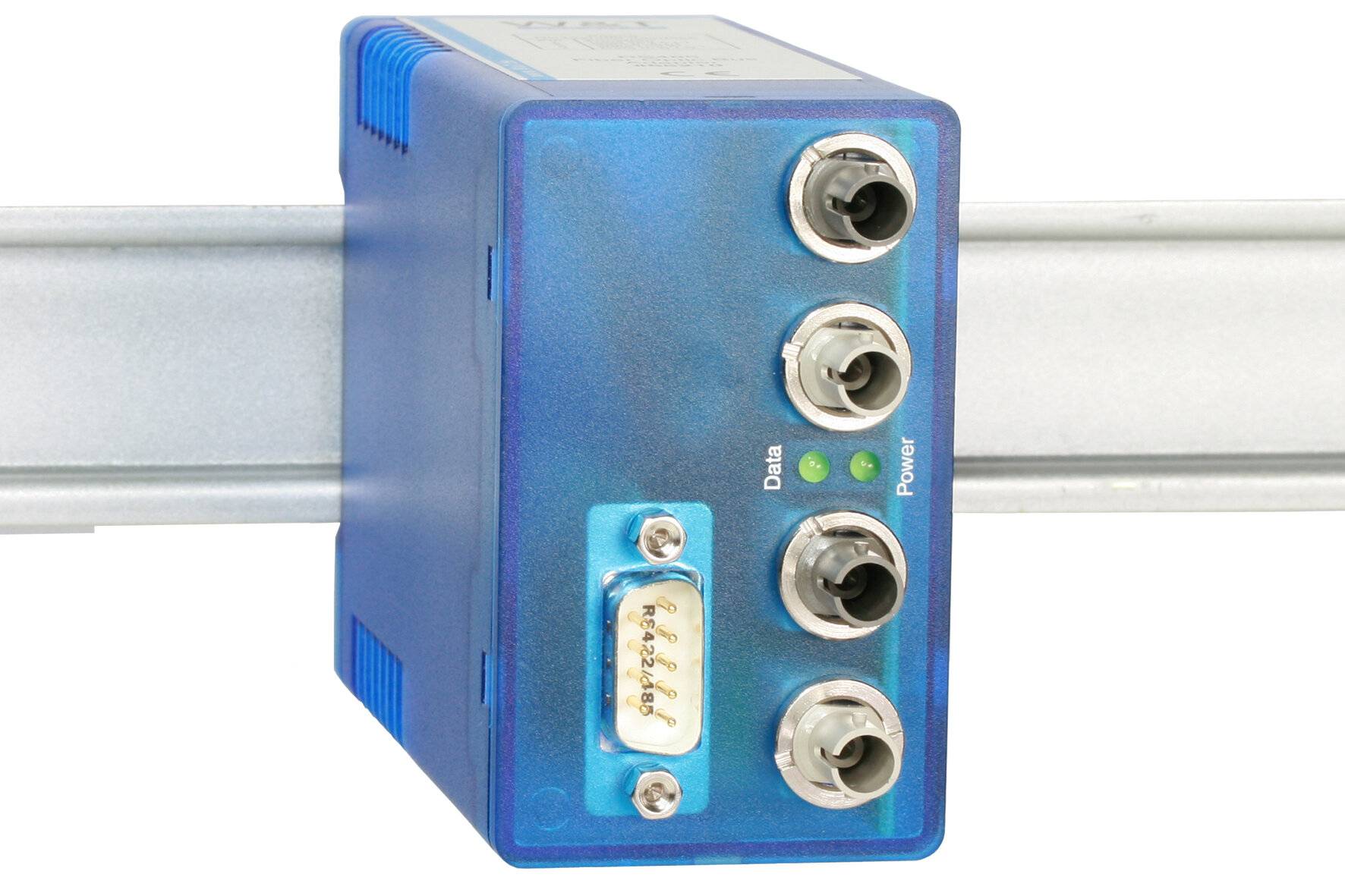

Interface Glasfaser-Bus ST RS485 kaufen

1/2

Datenblatt (PDF)

Lieferung Do., 1. Okt.

102 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (224,79 € / Stück)

224,79 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Bussysteme über Glasfaser vernetzen Mit mehreren Glasfaser-Bus-Adaptern 65210 lässt sich ein kupferbasierter RS485 Master-Slave-Bus ohne zusätzlichen Protokoll-Aufwand zu einem optischen Bus umrüsten. Die Übertragung darf mit einer Geschwindigkeit von bis zu 1,5 MBaud und einem beliebigen Datenformat geschehen.

Technische Daten

Anschlüsse und Anzeigen: Serieller Port: RS485-Schnittstelle 9-poliger SUB-D Stecker Glasfaser-Port: ST-Steckverbinder SMA-Steckverbinder auf Anfrage Betriebsarten: 4-Draht mit Automatiksteuerung 2-Draht mit Automatiksteuerung Umschaltzeit: ca. 10µs für die Umschaltung von Datensendung auf Empfang bei RS485-Automatiksteuerung (Änderung auf Anfrage) Baudrate: 0..1,5MBaud Datenformat: beliebig Unterstützte Topologien: Bus- und Stern-, jedoch keine Ring-Strukturen Unterstützte Signale: RxD, TxD Kaskadierbarkeit: 5 Adapter @115KBaud, 32 Adapter @19,2KBaud Lichtleiter-Medium: Multimode-Faser 50/125μm, 62,5/125μm Wellenlänge: 820nm Optisches Budget: 50/125μm: typ. 9,6dB, min. 4,2dB 62,5/125μm: typ. 13,4dB, min. 8,0dB Maximale Distanz: 50/125μm: typ. 3200m, min. 1400m @3dB/km 62,5/125μm: typ. 3800m, min. 2200m @3,5dB/km Galvanische Trennung: Isolationsspannung min. 1kV DC zwischen Versorgung und seriellem Port Versorgungsspannung: 12..24V AC/DC Stromaufnahme: typ. 80mA @12V DC, 40mA @24V DC Versorgungsanschluss: steckbare Schraubklemme, 5.08mm Raster Beschriftung "L+" und "M" Anzeigen: 1x LED Data 1x LED Power Gehäuse und sonstige Daten: Gehäuse: Kunststoff-Gehäuse zur Hutschienen-Montage 105 x 45 x 75mm (L x B x H) Schutzklasse: IP20 Gewicht: ca. 100g Umgebungstemperatur: Lagerung: -40..+70°C Betrieb in nicht angereihter Montage: 0..+60°C Betrieb in angereihter Montage 0..+50°C Zulässige Luftfeuchtigkeit: 5..95% relative Feuchte (nicht kondensierend) Lebensdauer: > 25 Jahre bei 25°C Umgebungstemperatur

Schnittstellen: Schraubklemmen

Länge: 105 mm

Breite: 45 mm

Höhe: 75 mm

Gewicht: 100 g

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 806331460 Interface Glasfaser-Bus ST RS485

Beschreibung

Schnittstellen: 1 x RS485 9-poliger Sub-D-Stecker 2- und 4-Draht-Betrieb 2 x Multimode-Glasfaser ST - Steckverbinder Management & Konnektivität: Keine Einstellung der Übertragungsparameter erforderlich Übertragung von zwei Daten-Kanälen Störsichere Übertragung über eine Distanz von bis zu 3800 Metern pro Segment Galvanische Trennung fast beliebiger Höhe zwischen den verbundenen Geräten Spannungsversorgung: Externe Versorgung 12V-24V AC/DC über steckbaren Schraubklemmanschluss galvanisch getrennter Versorgungsanschluss Normen & Co.: Normenkonform sowohl in Büro- als auch in Industrieumgebungen: hohe Störfestigkeit für industrielles Umfeld geringe Störemission für Wohn- und Geschäftsbereiche

Lieferumfang

Interface Glasfaser-Bus ST <> RS485 Netzteil bitte bei Bedarf als gesondertes Zubehör mitbestellen
