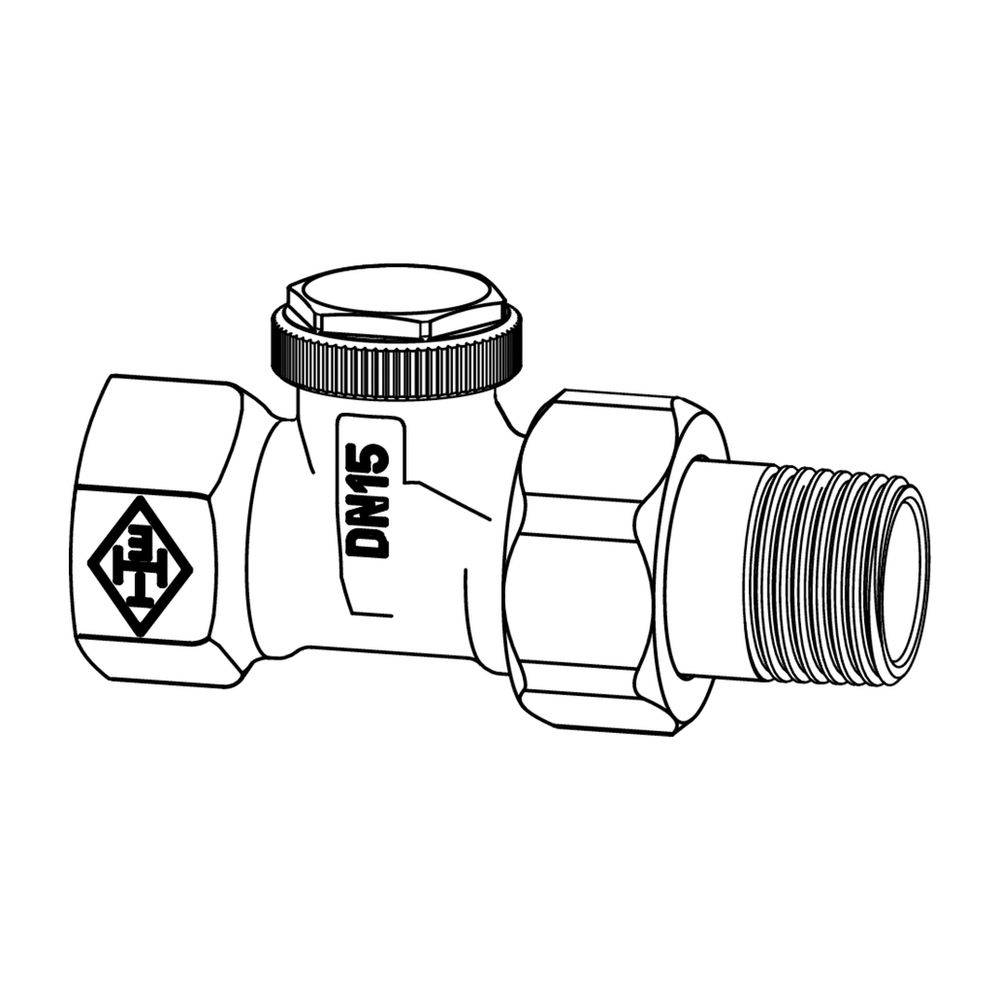

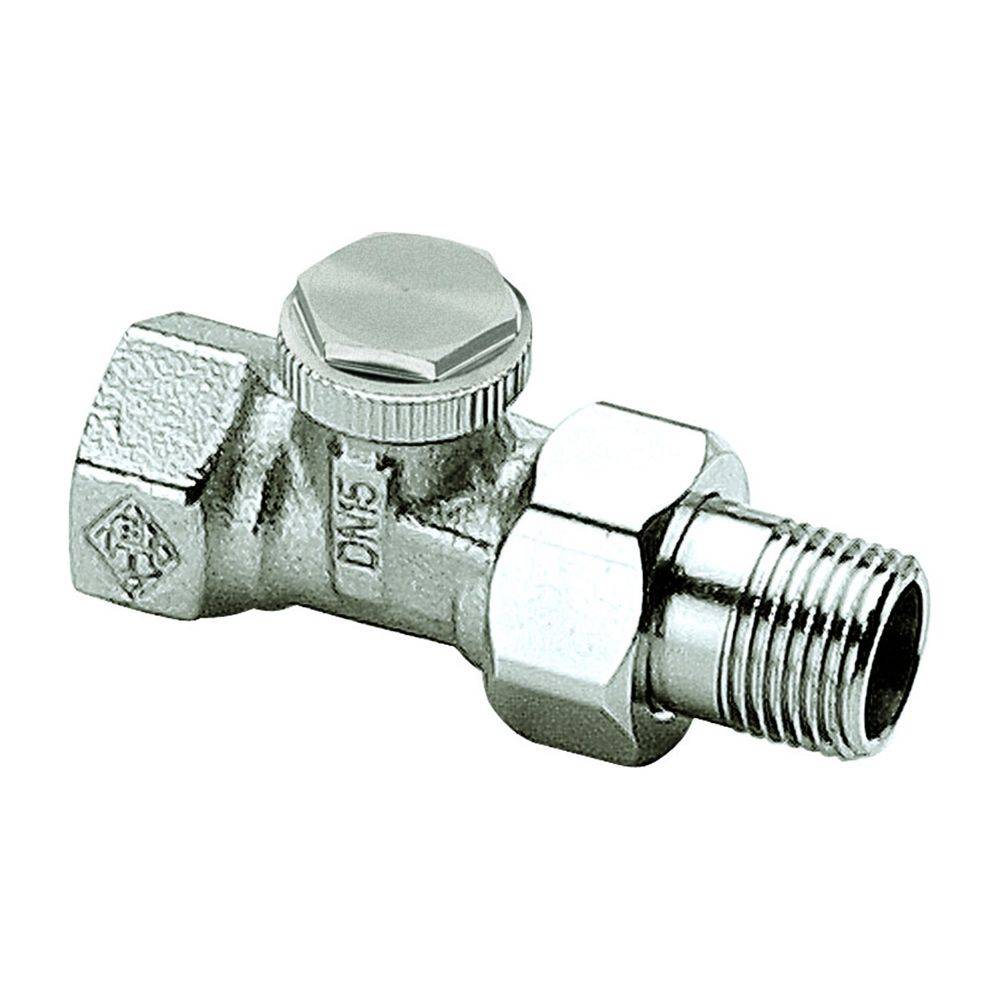

IMI Heimeier Verschraubung Regutec, Durchgangsform, DN 15, Rotguss vernickelt
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
2 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
21,34 €
3
15% = 3,11 €
18,23 €
5
19% = 3,98 €
17,36 €
10
19% = 4,14 €
17,20 €
50
24% = 5,12 €
16,22 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (21,34 € / Stück)
21,34 €
zzgl. MwSt.
& Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive
Highlights & Details
- HEIMEIER Heizkörper-Rücklaufverschrau- bung. Absperrbare und regulierbare Ver- schraubung. Betätigung mit Sechskant- stiftschlüssel SW 5. Gehäuse aus korro- sionsbeständigem entzinkungsfreiem Rotguss. Einbaumaße nach DIN 3842 Reihe 1. Abdichtung an Spindel durch EPDM-O-Ring. Verschlussdeckel metallisch dichtend. Anschluss Innengewinde für Gewinderohr oder in Verbindung mit Klemmverschraubungen für Kupfer-, Präzisionsstahl- oder Verbundrohr. Zulässige Betriebstemperatur TB 120 Grd. C, mit Verkleidung TB 90 Grd. C. Zulässiger Betriebsüber- druck PB 10 bar. Fabrikat: IMI Heimeier Typ: Regutec Ausführung: Durchgangsform DN 15 (1/2) Art.-Nr. 0356-02.000
Technische Daten
- Hersteller-Warengruppe: Rücklaufverschraubungen
- Hersteller-Produktgruppe: IMI Heimeier
- Hersteller-Artikelnummer: 0356-02.000
- Ausführung: Schlussstück/Innengewinde
- Bauhöhe: 26
- Werkstoff des Gehäuses: Bronze
- Bedienung: Innensechskant
- Rechtwinklige Ausführung: nein
- Einstellbar: ja
- Mit Quetschset: nein
- Abmessung Rohranschluss: 1/2 Zoll
- Größe Heizkörperanschluss: 1/2 Zoll (15)
- KV-Wert: 0,22 - 1,74
- Verkürzte Baulänge: nein
- Strömungsrichtung entgegengesetzt: nein
- Kvs-Wert: 1,74
- Abm.
(B x H) 80.0000 mm x 34.0000 mm
- Gewicht
0.2110
- Breite
80.0000 mm
- Höhe
34.0000 mm
- Besonderheiten
einstellbar
- Material
Rotguss
- Ausführung
Durchgangsform
- Schlüsselweite (Metrisch)
5 mm
- Prüfzeichen
DIN 3842 Reihe 1
- Max. Temperatur
120 °C
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 904060323 IMI Heimeier Verschraubung Regutec, Durchgangsform, DN 15, Rotguss vernickelt
Beschreibung
Die IMI Heimeier Regutec Rücklaufverschraubung in Durchgangsform ist eine absperrbare und regulierbare Komponente für Heizungs- und Klimaanlagen. Gefertigt aus Rotguss vernickelt, ist diese Verschraubung mit einer Nennweite von DN 15 (1/2 Zoll) für den Einsatz in Pumpenwarmwasser-Heizungsanlagen und Klimaanlagen konzipiert.
Welche Funktionen bietet die IMI Heimeier Regutec Rücklaufverschraubung?Die IMI Heimeier Regutec Rücklaufverschraubung ermöglicht das Absperren und Regulieren des Volumenstroms in Heizkörpern. Sie wird in Pumpenwarmwasser-Heizungsanlagen und Klimaanlagen eingesetzt. Die Betätigung erfolgt mit einem Sechskantstiftschlüssel SW 5, wobei kein Spezialwerkzeug erforderlich ist. Die Verschraubung ist einstellbar.
Welche Materialien und Konstruktionsmerkmale zeichnen die Verschraubung aus?Das Gehäuse der Regutec Verschraubung besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss. Die Abdichtung an der Spindel wird durch einen EPDM-O-Ring realisiert, während der Verschlussdeckel metallisch dichtend ausgeführt ist. Die Einbaumaße entsprechen der DIN 3842 Reihe 1.
Für welche Anschlüsse und Betriebsbedingungen ist die Regutec Verschraubung ausgelegt?Die Verschraubung ist mit einem Innengewinde für den Anschluss an Gewinderohre ausgestattet. Darüber hinaus kann sie in Verbindung mit Klemmverschraubungen für Kupfer-, Präzisionsstahl- oder Verbundrohre verwendet werden. Der Rohranschluss und der Heizkörperanschluss sind jeweils in der Größe 1/2 Zoll (DN 15) ausgeführt. Die zulässige Betriebstemperatur beträgt TB 120 Grd. C, mit Verkleidung TB 90 Grd. C. Der zulässige Betriebsüberdruck liegt bei PB 10 bar. Der KV-Wert beträgt 0,22 - 1,74 und der Kvs-Wert 1,74.
Technische Daten
Ausführung: Durchgangsform
Nennweite: DN 15 (1/2 Zoll)
Werkstoff Gehäuse: Rotguss (Bronze)
Bedienung: Innensechskant SW 5
Einstellbar: Ja
Zulässige Betriebstemperatur: TB 120 Grd. C (mit Verkleidung TB 90 Grd. C)
Zulässiger Betriebsüberdruck: PB 10 bar
KV-Wert: 0,22 - 1,74
Kvs-Wert: 1,74
Bauhöhe: 26
Die IMI Heimeier Regutec Rücklaufverschraubung bietet eine zuverlässige Lösung für die präzise Regelung und Absperrung in Heizungs- und Klimaanlagen. Mit ihrer robusten Rotguss-Konstruktion, der Nennweite DN 15 (1/2 Zoll) und einem zulässigen Betriebsüberdruck von PB 10 bar sowie einer Betriebstemperatur von bis zu TB 120 Grd. C ist sie eine langlebige und funktionale Komponente für professionelle Installationen.
Welche Funktionen bietet die IMI Heimeier Regutec Rücklaufverschraubung?Die IMI Heimeier Regutec Rücklaufverschraubung ermöglicht das Absperren und Regulieren des Volumenstroms in Heizkörpern. Sie wird in Pumpenwarmwasser-Heizungsanlagen und Klimaanlagen eingesetzt. Die Betätigung erfolgt mit einem Sechskantstiftschlüssel SW 5, wobei kein Spezialwerkzeug erforderlich ist. Die Verschraubung ist einstellbar.
Welche Materialien und Konstruktionsmerkmale zeichnen die Verschraubung aus?Das Gehäuse der Regutec Verschraubung besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss. Die Abdichtung an der Spindel wird durch einen EPDM-O-Ring realisiert, während der Verschlussdeckel metallisch dichtend ausgeführt ist. Die Einbaumaße entsprechen der DIN 3842 Reihe 1.
Für welche Anschlüsse und Betriebsbedingungen ist die Regutec Verschraubung ausgelegt?Die Verschraubung ist mit einem Innengewinde für den Anschluss an Gewinderohre ausgestattet. Darüber hinaus kann sie in Verbindung mit Klemmverschraubungen für Kupfer-, Präzisionsstahl- oder Verbundrohre verwendet werden. Der Rohranschluss und der Heizkörperanschluss sind jeweils in der Größe 1/2 Zoll (DN 15) ausgeführt. Die zulässige Betriebstemperatur beträgt TB 120 Grd. C, mit Verkleidung TB 90 Grd. C. Der zulässige Betriebsüberdruck liegt bei PB 10 bar. Der KV-Wert beträgt 0,22 - 1,74 und der Kvs-Wert 1,74.
Technische Daten
Ausführung: Durchgangsform
Nennweite: DN 15 (1/2 Zoll)
Werkstoff Gehäuse: Rotguss (Bronze)
Bedienung: Innensechskant SW 5
Einstellbar: Ja
Zulässige Betriebstemperatur: TB 120 Grd. C (mit Verkleidung TB 90 Grd. C)
Zulässiger Betriebsüberdruck: PB 10 bar
KV-Wert: 0,22 - 1,74
Kvs-Wert: 1,74
Bauhöhe: 26
Die IMI Heimeier Regutec Rücklaufverschraubung bietet eine zuverlässige Lösung für die präzise Regelung und Absperrung in Heizungs- und Klimaanlagen. Mit ihrer robusten Rotguss-Konstruktion, der Nennweite DN 15 (1/2 Zoll) und einem zulässigen Betriebsüberdruck von PB 10 bar sowie einer Betriebstemperatur von bis zu TB 120 Grd. C ist sie eine langlebige und funktionale Komponente für professionelle Installationen.
