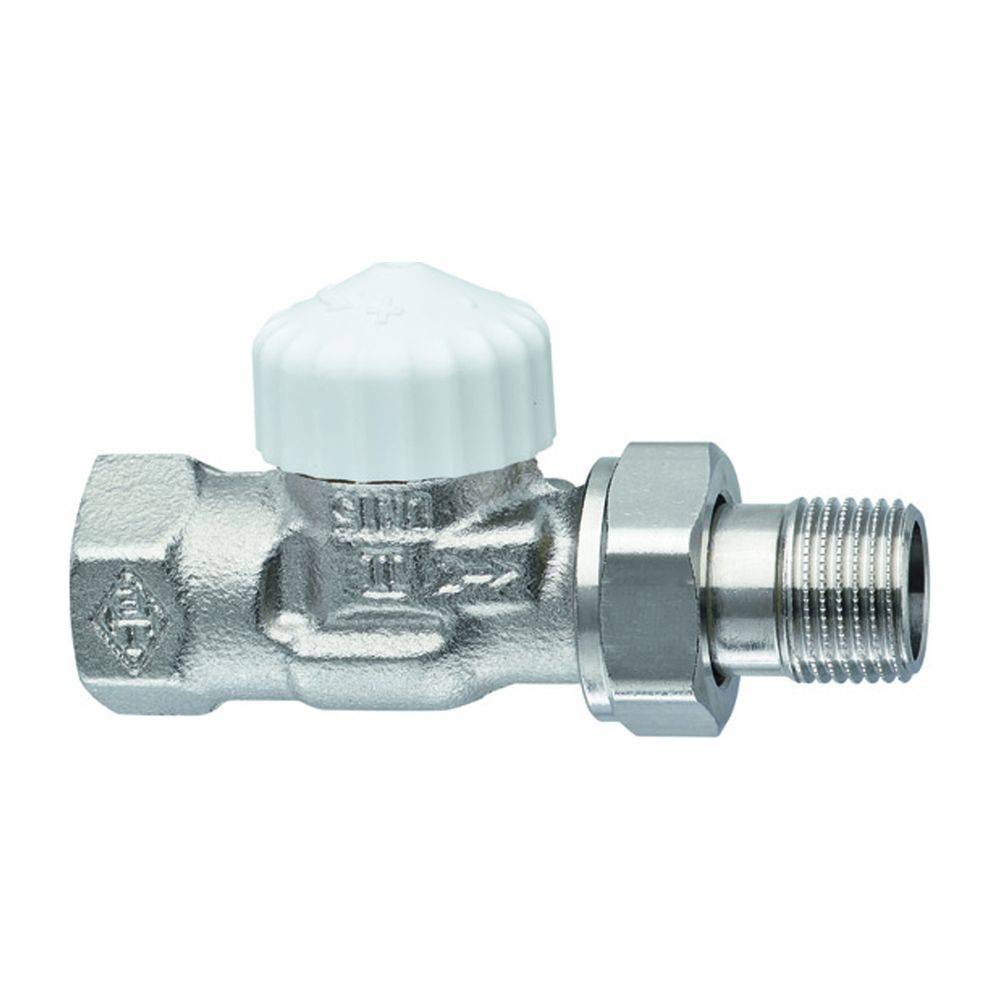

IMI Heimeier Thermostat-Ventilunterteil V-exact II, Durchgangsform DN 20, vernickelt

Das IMI Heimeier Thermostat-Ventilunterteil V-exact II in Durchgangsform DN 20, vernickelt, ist eine präzise Komponente für Zweirohr-Pumpenwarmwasser-Heizungsanlagen. Es ermöglicht durch seine stufenlose Präzisions-Voreinstellung einen exakten hydraulischen Abgleich, um alle Wärmeverbraucher bedarfsgerecht mit Heizwasser zu versorgen. Das Ventil ist KEYMARK-zertifiziert und nach DIN EN 215 geprüft, zeichnet sich durch optimiertes Geräuschverhalten und geringste Durchflusstoleranzen aus und besitzt ein Gehäuse aus korrosionsbeständigem, entzinkungsfreiem Rotguss.
Wie sorgt das V-exact II für eine präzise Heizwasserverteilung?Das Thermostat-Ventilunterteil V-exact II ist speziell für den Einsatz in Zweirohr-Pumpenwarmwasser-Heizungsanlagen mit normaler bis höherer Temperaturspreizung konzipiert. Die integrierte stufenlose Präzisions-Voreinstellung ermöglicht einen exakten hydraulischen Abgleich. Dies stellt sicher, dass alle Wärmeverbraucher entsprechend ihrem individuellen Wärmebedarf mit Heizwasser versorgt werden. Das Ventil verfügt über einen großen Durchflussbereich und zeichnet sich durch ein optimiertes Geräuschverhalten sowie geringste Durchflusstoleranzen aus, was zu einem stabilen und leisen Betrieb beiträgt.
Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?Das Gehäuse des Thermostat-Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung sind integriert. Das Thermostat-Oberteil und der äußere O-Ring lassen sich ohne Entleeren der Anlage auswechseln, was die Wartung vereinfacht. Eine Staubkappe ist vorhanden, und die thermostatische Vorbereitung ist gegeben.
Wie erfolgt die Voreinstellung und welche Anschlussmöglichkeiten gibt es?Die Voreinstellung des Ventils ist stufenlos und die Einstellwerte sind ablesbar. Sie erfolgt mit einem Einstellschlüssel oder einem Maulschlüssel SW 13. Das Ventil bietet einen großen kv-Wert Bereich. Der Anschluss erfolgt über ein Innengewinde für Gewinderohr oder in Verbindung mit Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohr. Der Heizkörperanschluss hat die Größe 3/4 Zoll (DN 20) und der Thermostatanschluss ist M30 x 1,5. Die Form ist gerade und die Ausführung ist als Durchgangsform konzipiert.
Technische Daten
Nennweite: DN 20 (3/4")
Zul. Betriebstemperatur TB: 120 °C
Zul. Betriebsüberdruck PB: 10 bar
Werkstoff des Gehäuses: Rotguss
Oberflächenschutz: vernickelt
Form: gerade
Geeignet für: Zweirohrsystem
KV-Wert: 0,025 - 0,67
Kvs-Wert: 0,86
Abmessung Thermostatanschluss: M30 x 1,5

Das IMI Heimeier Thermostat-Ventilunterteil V-exact II in DN 20 ist eine zuverlässige und präzise Komponente für Heizungsanlagen. Es ermöglicht durch seine stufenlose Präzisions-Voreinstellung einen effizienten hydraulischen Abgleich und ist für Betriebsdrücke bis 10 bar sowie Temperaturen bis 120 °C ausgelegt. Die robuste Rotguss-Konstruktion und die einfache Wartung unterstreichen die Qualität dieses vernickelten Durchgangsventils.
