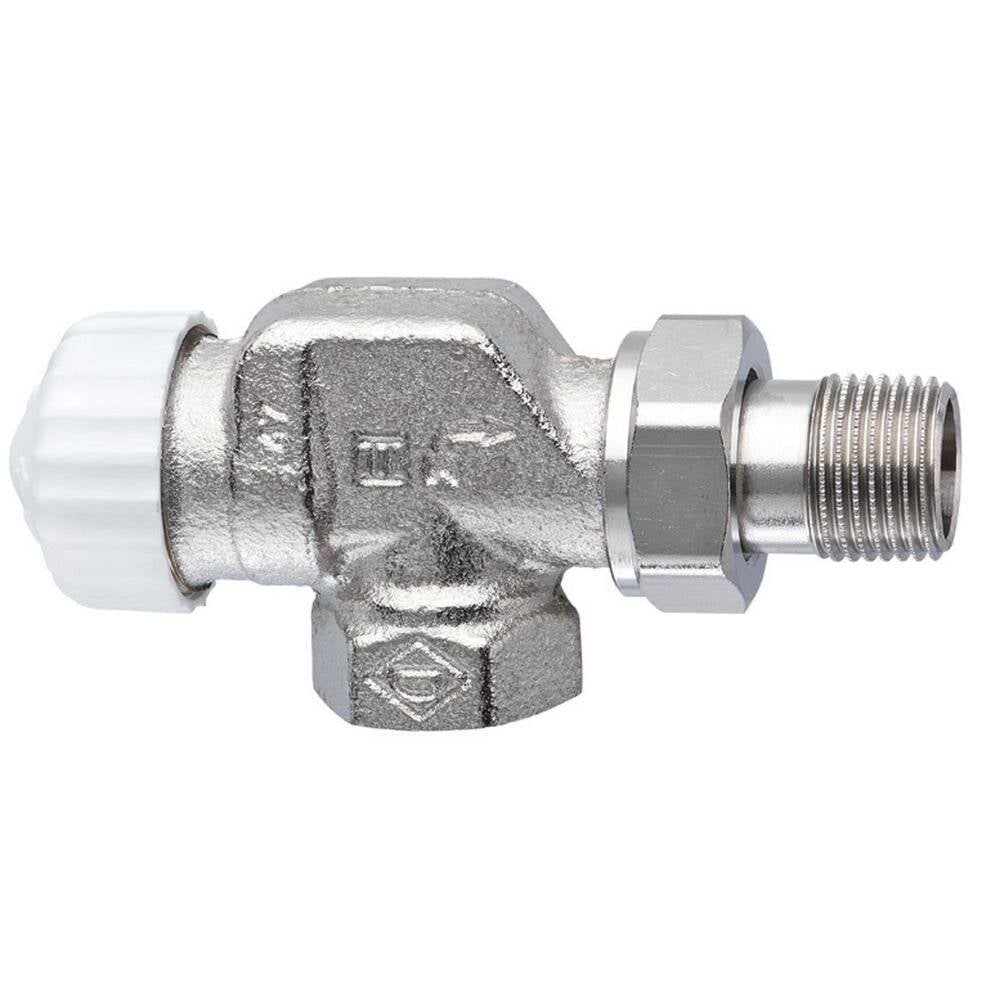

IMI Heimeier Thermostat-Ventilunterteil V-exact II, Axialform DN 10
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
28 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
32,44 €
3
11% = 3,71 €
28,73 €
5
12% = 4,02 €
28,42 €
10
17% = 5,37 €
27,07 €
50
20% = 6,56 €
25,88 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (32,44 € / Stück)
32,44 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
- HEIMEIER Thermostat-Ventilunterteil mit "Voreinstellung". Gehäuse aus korrosionsbeständigem, ent- zinkungsfreiem Rotguss. Mit Niro-Stahl- spindel und doppelter O-Ring-Abdichtung. Thermostat-Oberteil und äußerer O-Ring ohne Entleeren der Anlage auswechselbar. Mit stufenloser Voreinstellung und ablesbaren Einstellwerten. Geringste Durchflusstoleranzen. Voreinstellung mit Einstellschlüssel. Großer kv-Wert Bereich. Anschluss Innengewinde für Gewinderohr, oder in Verbindung mit Klemmverschrau- bungen für Kupfer- oder Präzisionsstahl- rohr. Zul. Betriebstemperatur TB 120 Grd. C. Zul. Betriebsüberdruck PB 10 bar. Fabrikat: IMI Heimeier Typ: V-exact II Nennweite: DN 10 (3/8") Ausführung: Rotguss vernickelt Axialform Art.-Nr. 3710-01.000
Technische Daten
- Hersteller-Warengruppe: Thermostat-Ventilunterteile
- Hersteller-Produktgruppe: IMI Heimeier
- Hersteller-Artikelnummer: 3710-01.000
- Ausführung: Schlussstück/Innengewinde
- Form: falscher Winkel
- Oberflächenschutz: vernickelt
- Farbe des Knopfes: weiß
- Werkstoff des Gehäuses: Bronze
- Bedienung: thermostatisch ohne Knopf
- Automatische Durchflussregelung: nein
- Mit Staubkappe: ja
- Mit Quetschset: nein
- Geeignet für Einrohrsystem: nein
- Geeignet für Zweirohrsystem: ja
- Größe Heizkörperanschluss: 3/8 Zoll (10)
- KV-Wert: 0,025 - 0,67
- Verkürzte Baulänge: nein
- Strömungsrichtung entgegengesetzt: nein
- Abmessung Thermostatanschluss: M30 x 1,5
- Vorab einstellbar: ja
- Kvs-Wert: 0,86
- Voreinstellung: ohne Schlagdämpfer
- Thermostatische Vorbereitung: ja
- Mit gebogenem Schlussstück: nein
- Breite
43.0000 mm
- Höhe
33.0000 mm
- Gewicht
0.2560
- Abm.
(B x H) 43.0000 mm x 33.0000 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 851378770 IMI Heimeier Thermostat-Ventilunterteil V-exact II, Axialform DN 10
Beschreibung
Das IMI Heimeier Thermostat-Ventilunterteil V-exact II in Axialform, Nennweite DN 10, ist eine präzise Komponente für Zweirohr-Pumpenwarmwasser-Heizungsanlagen. Es ermöglicht einen exakten hydraulischen Abgleich durch seine stufenlose Präzisions-Voreinstellung und ist für Systeme mit normaler bis höherer Temperaturspreizung konzipiert. Das Ventil zeichnet sich durch einen großen Durchflussbereich, optimiertes Geräuschverhalten und geringste Durchflusstoleranzen aus.
Wie unterstützt das V-exact II den hydraulischen Abgleich?Die integrierte stufenlose Präzisions-Voreinstellung des IMI Heimeier Thermostat-Ventilunterteils V-exact II ermöglicht einen exakten hydraulischen Abgleich. Dadurch wird sichergestellt, dass alle Wärmeverbraucher entsprechend ihrem individuellen Wärmebedarf mit Heizwasser versorgt werden. Die Einstellwerte sind ablesbar, und die Voreinstellung kann mit einem Einstellschlüssel (Art.-Nr. 3670-01.142) oder einem Maulschlüssel SW 13 vorgenommen werden.
Welche Materialien und Konstruktionsmerkmale bietet das Ventilunterteil?Das Gehäuse des Thermostat-Ventilunterteils ist aus korrosionsbeständigem, entzinkungsfreiem Rotguss gefertigt und vernickelt. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung sind integriert. Das Thermostat-Oberteil und der äußere O-Ring lassen sich ohne Entleeren der gesamten Anlage auswechseln, was die Wartung vereinfacht. Eine Staubkappe ist ebenfalls vorhanden.
Für welche Anschlüsse und Betriebsbedingungen ist das Ventil ausgelegt?Das IMI Heimeier Thermostat-Ventilunterteil V-exact II ist für den Einsatz in Zweirohr-Pumpenwarmwasser-Heizungsanlagen geeignet. Der Anschluss erfolgt über ein Innengewinde für Gewinderohre oder in Verbindung mit Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohre. Der Thermostatanschluss entspricht der Dimension M30 x 1,5. Die zulässige Betriebstemperatur beträgt 120 °C und der zulässige Betriebsüberdruck liegt bei 10 bar.
Technische Daten
Nennweite: DN 10 (3/8")
Ausführung: Schlussstück/Innengewinde
Werkstoff Gehäuse: Rotguss
Oberflächenschutz: vernickelt
Bedienung: thermostatisch ohne Knopf
KV-Wert: 0,025 - 0,67
Kvs-Wert: 0,86
Thermostatanschluss: M30 x 1,5
Zul. Betriebstemperatur: 120 °C
Zul. Betriebsüberdruck: 10 bar
Das IMI Heimeier Thermostat-Ventilunterteil V-exact II, Nennweite DN 10, ist eine zuverlässige Lösung für die präzise Regelung in Zweirohr-Heizungsanlagen. Mit einer zulässigen Betriebstemperatur von 120 °C und einem Betriebsüberdruck von 10 bar bietet es eine hohe Leistungsfähigkeit. Die stufenlose Voreinstellung und der Thermostatanschluss M30 x 1,5 ermöglichen einen effizienten hydraulischen Abgleich und tragen zur Optimierung des Heizsystems bei.
Wie unterstützt das V-exact II den hydraulischen Abgleich?Die integrierte stufenlose Präzisions-Voreinstellung des IMI Heimeier Thermostat-Ventilunterteils V-exact II ermöglicht einen exakten hydraulischen Abgleich. Dadurch wird sichergestellt, dass alle Wärmeverbraucher entsprechend ihrem individuellen Wärmebedarf mit Heizwasser versorgt werden. Die Einstellwerte sind ablesbar, und die Voreinstellung kann mit einem Einstellschlüssel (Art.-Nr. 3670-01.142) oder einem Maulschlüssel SW 13 vorgenommen werden.
Welche Materialien und Konstruktionsmerkmale bietet das Ventilunterteil?Das Gehäuse des Thermostat-Ventilunterteils ist aus korrosionsbeständigem, entzinkungsfreiem Rotguss gefertigt und vernickelt. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung sind integriert. Das Thermostat-Oberteil und der äußere O-Ring lassen sich ohne Entleeren der gesamten Anlage auswechseln, was die Wartung vereinfacht. Eine Staubkappe ist ebenfalls vorhanden.
Für welche Anschlüsse und Betriebsbedingungen ist das Ventil ausgelegt?Das IMI Heimeier Thermostat-Ventilunterteil V-exact II ist für den Einsatz in Zweirohr-Pumpenwarmwasser-Heizungsanlagen geeignet. Der Anschluss erfolgt über ein Innengewinde für Gewinderohre oder in Verbindung mit Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohre. Der Thermostatanschluss entspricht der Dimension M30 x 1,5. Die zulässige Betriebstemperatur beträgt 120 °C und der zulässige Betriebsüberdruck liegt bei 10 bar.
Technische Daten
Nennweite: DN 10 (3/8")
Ausführung: Schlussstück/Innengewinde
Werkstoff Gehäuse: Rotguss
Oberflächenschutz: vernickelt
Bedienung: thermostatisch ohne Knopf
KV-Wert: 0,025 - 0,67
Kvs-Wert: 0,86
Thermostatanschluss: M30 x 1,5
Zul. Betriebstemperatur: 120 °C
Zul. Betriebsüberdruck: 10 bar
Das IMI Heimeier Thermostat-Ventilunterteil V-exact II, Nennweite DN 10, ist eine zuverlässige Lösung für die präzise Regelung in Zweirohr-Heizungsanlagen. Mit einer zulässigen Betriebstemperatur von 120 °C und einem Betriebsüberdruck von 10 bar bietet es eine hohe Leistungsfähigkeit. Die stufenlose Voreinstellung und der Thermostatanschluss M30 x 1,5 ermöglichen einen effizienten hydraulischen Abgleich und tragen zur Optimierung des Heizsystems bei.
