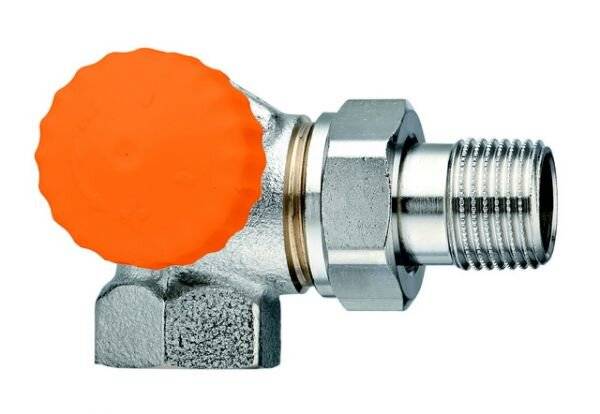

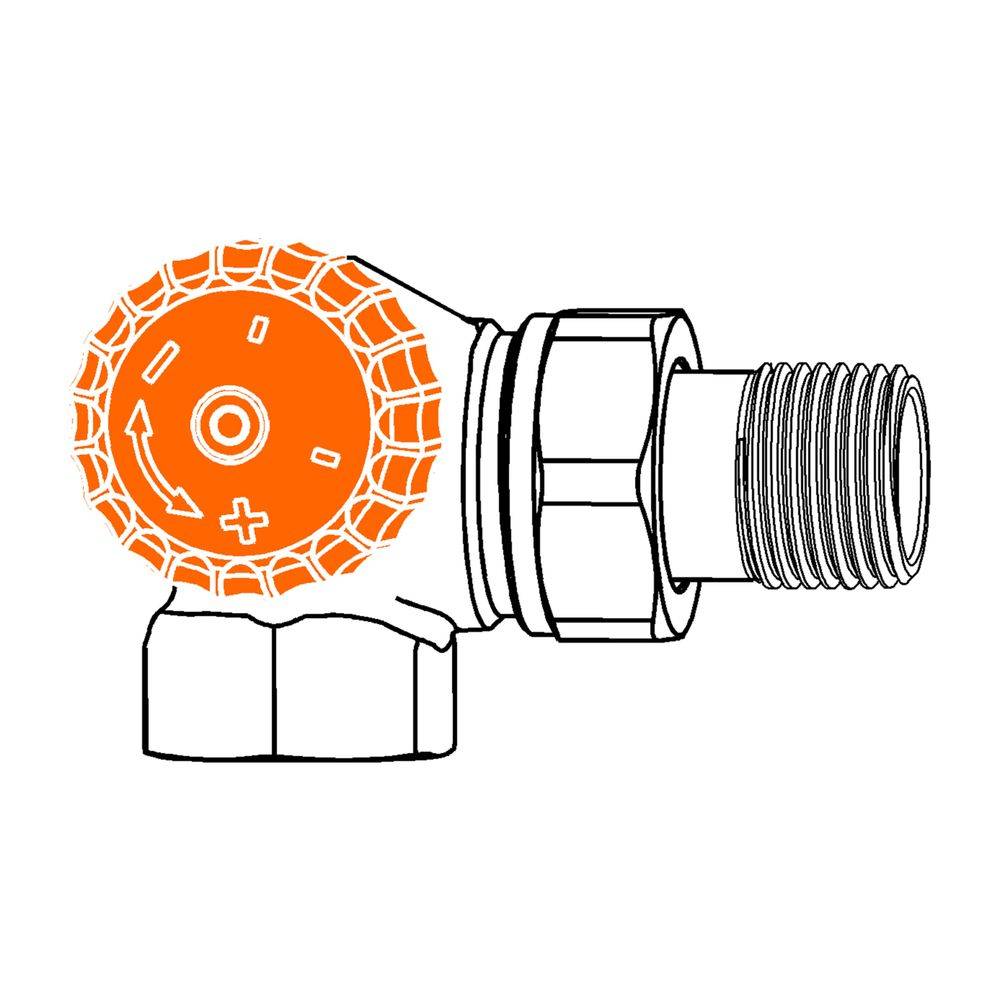

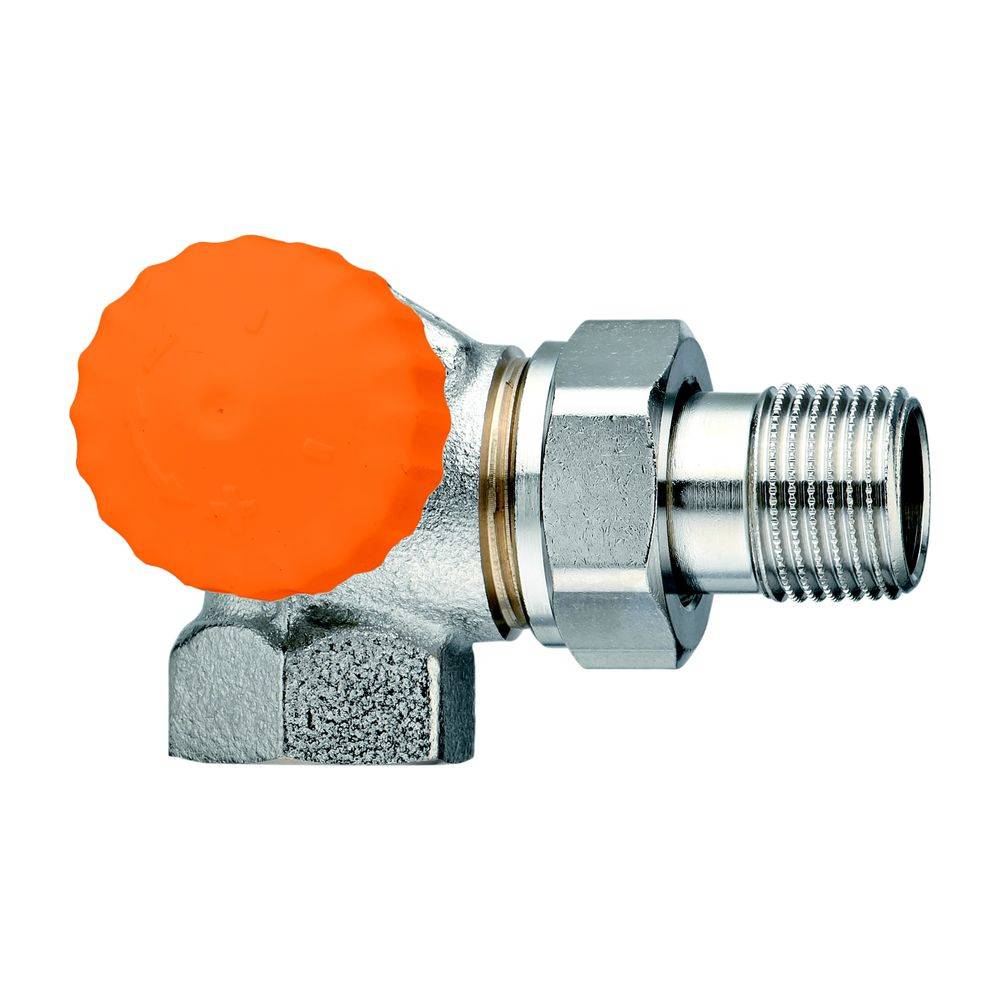

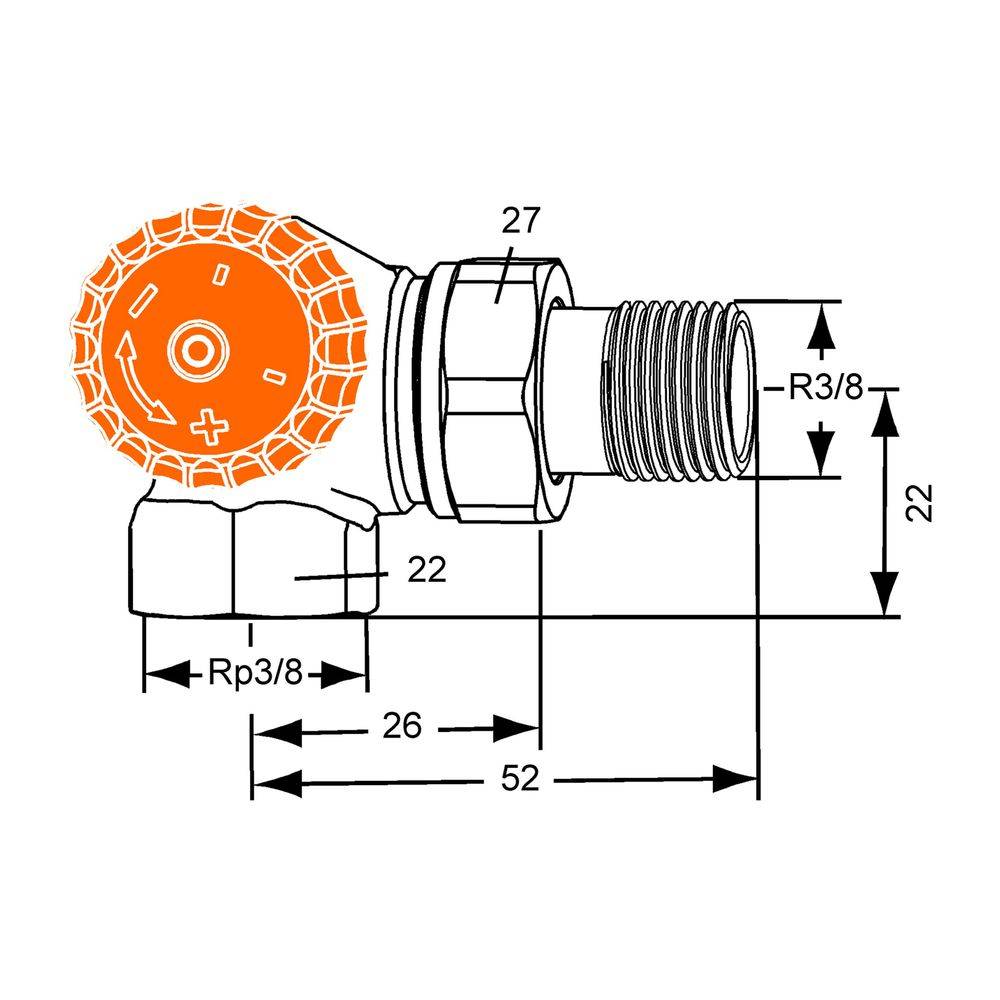

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Winkeleck links DN 10
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
300 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
46,25 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
IMI Heimeier Thermostatventil-UT Eclipse Winkeleck, links DN10
- HEIMEIER Thermostat-Ventilunterteil mit automatischer Durchflussregelung". Gehäuse aus korrosionsbeständigem, entzinkungsfreiem Rotguss, vernickelt. Mit Niro-Stahlspindel und doppelter O-Ring-Abdichtung. Der Durchfluss ist von 10 bis 150 l/h stufenlos einstellbar. Der eingestellte Durchfluss wird nicht überschritten. Das Ventil regelt den Durchfluss unabhängig vom Differenzdruck. Voreinstellung mit Einstellschlüssel oder Maulschlüssel SW 11. Die Einstellwerte sind stirnseitig und seitlich ablesbar. Das komplette Thermostat-Oberteil kann mit dem IMI Heimeier-Montagegerät ohne Entleeren der Anlage ausgewechselt werden. Das Eclipse Thermostat-Oberteil ist geeignet für alle Ventilgehäuse mit II+ Kennzeichnung. Anschluss Innengewinde für Gewinderohr, oder in Verbindung mit Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohr. Max. Betriebstemperatur 120 Grd. C. Min. Betriebstemperatur -10 Grd. C. Zul. Betriebsüberdruck PB 10 bar. Min. Differenzdruck 10-100 l/h: 10 kPa Min. Differenzdruck 100-150 l/h: 15 kPa Max. Differenzdruck 60 kPA. Fabrikat: IMI Heimeier Typ: Eclipse Nennweite: DN 10 (3/8") Ausführung: Winkeleck Anschluss am Heizkörper links Art.-Nr. 3933-01.000
Technische Daten
- Hersteller-Warengruppe: Thermostat-Ventilunterteile
- Hersteller-Produktgruppe: IMI Heimeier
- Hersteller-Artikelnummer: 3933-01.000
- Ausführung: Schlussstück/Innengewinde
- Form: Doppelwinkel links
- Oberflächenschutz: vernickelt
- Werkstoff des Gehäuses: Bronze
- Bedienung: thermostatisch ohne Knopf
- Durchsatzkapazität (min. 10 kPa): 10 - 100
- Durchsatzkapazität (min. 15 kPa): 100 - 150
- Automatische Durchflussregelung: ja
- Mit Staubkappe: ja
- Mit Quetschset: nein
- Geeignet für Einrohrsystem: nein
- Geeignet für Zweirohrsystem: ja
- Größe Heizkörperanschluss: 3/8 Zoll (10)
- Verkürzte Baulänge: nein
- Strömungsrichtung entgegengesetzt: nein
- Abmessung Thermostatanschluss: M30 x 1,5
- Vorab einstellbar: ja
- Voreinstellung: ohne Schlagdämpfer
- Thermostatische Vorbereitung: ja
- Mit gebogenem Schlussstück: nein
- Tiefe
0 cm
- Passend für
Heizgeräte
- Betriebsart
mechanisch
- Basisstation
Nicht Erforderlich
- Temperatureinstellung, Oberer Wert
120 °C
nicht cloud-fähig
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 914697878 IMI Heimeier Thermostat-Ventilunterteil Eclipse, Winkeleck links DN 10
Beschreibung
Das IMI Heimeier Thermostat-Ventilunterteil Eclipse, ausgeführt als Winkeleck für den linken Heizkörperanschluss in DN 10, ermöglicht einen präzisen und effizienten hydraulischen Abgleich in Heizungsanlagen. Mit seiner automatischen Durchflussregelung stellt es sicher, dass der eingestellte Durchfluss am Heizkörper zuverlässig eingehalten wird, unabhängig von Druckschwankungen im System.
Wie funktioniert die automatische Durchflussregelung des Eclipse?Das Eclipse Ventilunterteil von IMI Heimeier regelt den erforderlichen Durchfluss für jeden Heizkörper direkt am Ventil. Der einmal eingestellte Durchfluss von 10 bis 150 l/h wird nicht überschritten. Dies ermöglicht eine konstante Wärmeabgabe, selbst bei sich ändernden Bedingungen wie schließenden Nachbarventilen oder während der morgendlichen Aufheizphase. Da das Ventil den Durchfluss unabhängig vom Differenzdruck regelt, sind komplexe Berechnungen zur Ermittlung der Einstellwerte nicht erforderlich, was den hydraulischen Abgleich erheblich vereinfacht.
Welche Materialien und Anschlüsse zeichnen das Ventil aus?Das Gehäuse des Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt, was eine hohe Langlebigkeit und Beständigkeit sichert. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung tragen zur zuverlässigen Funktion bei. Der Anschluss erfolgt über ein Innengewinde für Gewinderohr oder in Verbindung mit Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohr. Das Ventil ist speziell für Zweirohrsysteme konzipiert und verfügt über einen Thermostatanschluss der Abmessung M30 x 1,5.
Wie erfolgt die Einstellung und Wartung des Ventilunterteils?Der Durchfluss des Eclipse Ventilunterteils ist stufenlos von 10 bis 150 l/h einstellbar. Die Voreinstellung kann komfortabel mit einem Einstellschlüssel oder einem Maulschlüssel der Größe SW 11 vorgenommen werden. Die Einstellwerte sind sowohl stirnseitig als auch seitlich gut ablesbar. Ein wesentlicher Vorteil ist die Möglichkeit, das komplette Thermostat-Oberteil mit einem IMI Heimeier-Montagegerät ohne Entleeren der gesamten Anlage auszuwechseln. Das Eclipse Thermostat-Oberteil ist für alle Ventilgehäuse mit II+ Kennzeichnung geeignet.
Technische Daten
Nennweite: DN 10 (3/8")
Werkstoff Gehäuse: Korrosionsbeständiger, entzinkungsfreier Rotguss
Oberflächenschutz: Vernickelt
Durchflussbereich (stufenlos): 10 bis 150 l/h
Max. Betriebstemperatur: 120 °C
Min. Betriebstemperatur: -10 °C
Zul. Betriebsüberdruck PB: 10 bar
Min. Differenzdruck (10-100 l/h): 10 kPa
Min. Differenzdruck (100-150 l/h): 15 kPa
Max. Differenzdruck: 60 kPa
Thermostatanschluss: M30 x 1,5
Geeignet für: Zweirohrsysteme
Das IMI Heimeier Thermostat-Ventilunterteil Eclipse bietet eine zuverlässige und wartungsfreundliche Lösung für den hydraulischen Abgleich in Zweirohr-Heizungsanlagen. Mit seiner automatischen Durchflussregelung und dem stufenlos einstellbaren Durchflussbereich von 10 bis 150 l/h sorgt es für eine konstante Wärmeabgabe und trägt zur Energieeffizienz bei. Die robuste Konstruktion aus Rotguss und die einfache Einstellung unterstreichen die hohe Qualität und Funktionalität dieses Ventilunterteils.
Wie funktioniert die automatische Durchflussregelung des Eclipse?Das Eclipse Ventilunterteil von IMI Heimeier regelt den erforderlichen Durchfluss für jeden Heizkörper direkt am Ventil. Der einmal eingestellte Durchfluss von 10 bis 150 l/h wird nicht überschritten. Dies ermöglicht eine konstante Wärmeabgabe, selbst bei sich ändernden Bedingungen wie schließenden Nachbarventilen oder während der morgendlichen Aufheizphase. Da das Ventil den Durchfluss unabhängig vom Differenzdruck regelt, sind komplexe Berechnungen zur Ermittlung der Einstellwerte nicht erforderlich, was den hydraulischen Abgleich erheblich vereinfacht.
Welche Materialien und Anschlüsse zeichnen das Ventil aus?Das Gehäuse des Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt, was eine hohe Langlebigkeit und Beständigkeit sichert. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung tragen zur zuverlässigen Funktion bei. Der Anschluss erfolgt über ein Innengewinde für Gewinderohr oder in Verbindung mit Klemmverschraubungen für Kupfer- oder Präzisionsstahlrohr. Das Ventil ist speziell für Zweirohrsysteme konzipiert und verfügt über einen Thermostatanschluss der Abmessung M30 x 1,5.
Wie erfolgt die Einstellung und Wartung des Ventilunterteils?Der Durchfluss des Eclipse Ventilunterteils ist stufenlos von 10 bis 150 l/h einstellbar. Die Voreinstellung kann komfortabel mit einem Einstellschlüssel oder einem Maulschlüssel der Größe SW 11 vorgenommen werden. Die Einstellwerte sind sowohl stirnseitig als auch seitlich gut ablesbar. Ein wesentlicher Vorteil ist die Möglichkeit, das komplette Thermostat-Oberteil mit einem IMI Heimeier-Montagegerät ohne Entleeren der gesamten Anlage auszuwechseln. Das Eclipse Thermostat-Oberteil ist für alle Ventilgehäuse mit II+ Kennzeichnung geeignet.
Technische Daten
Nennweite: DN 10 (3/8")
Werkstoff Gehäuse: Korrosionsbeständiger, entzinkungsfreier Rotguss
Oberflächenschutz: Vernickelt
Durchflussbereich (stufenlos): 10 bis 150 l/h
Max. Betriebstemperatur: 120 °C
Min. Betriebstemperatur: -10 °C
Zul. Betriebsüberdruck PB: 10 bar
Min. Differenzdruck (10-100 l/h): 10 kPa
Min. Differenzdruck (100-150 l/h): 15 kPa
Max. Differenzdruck: 60 kPa
Thermostatanschluss: M30 x 1,5
Geeignet für: Zweirohrsysteme
Das IMI Heimeier Thermostat-Ventilunterteil Eclipse bietet eine zuverlässige und wartungsfreundliche Lösung für den hydraulischen Abgleich in Zweirohr-Heizungsanlagen. Mit seiner automatischen Durchflussregelung und dem stufenlos einstellbaren Durchflussbereich von 10 bis 150 l/h sorgt es für eine konstante Wärmeabgabe und trägt zur Energieeffizienz bei. Die robuste Konstruktion aus Rotguss und die einfache Einstellung unterstreichen die hohe Qualität und Funktionalität dieses Ventilunterteils.
