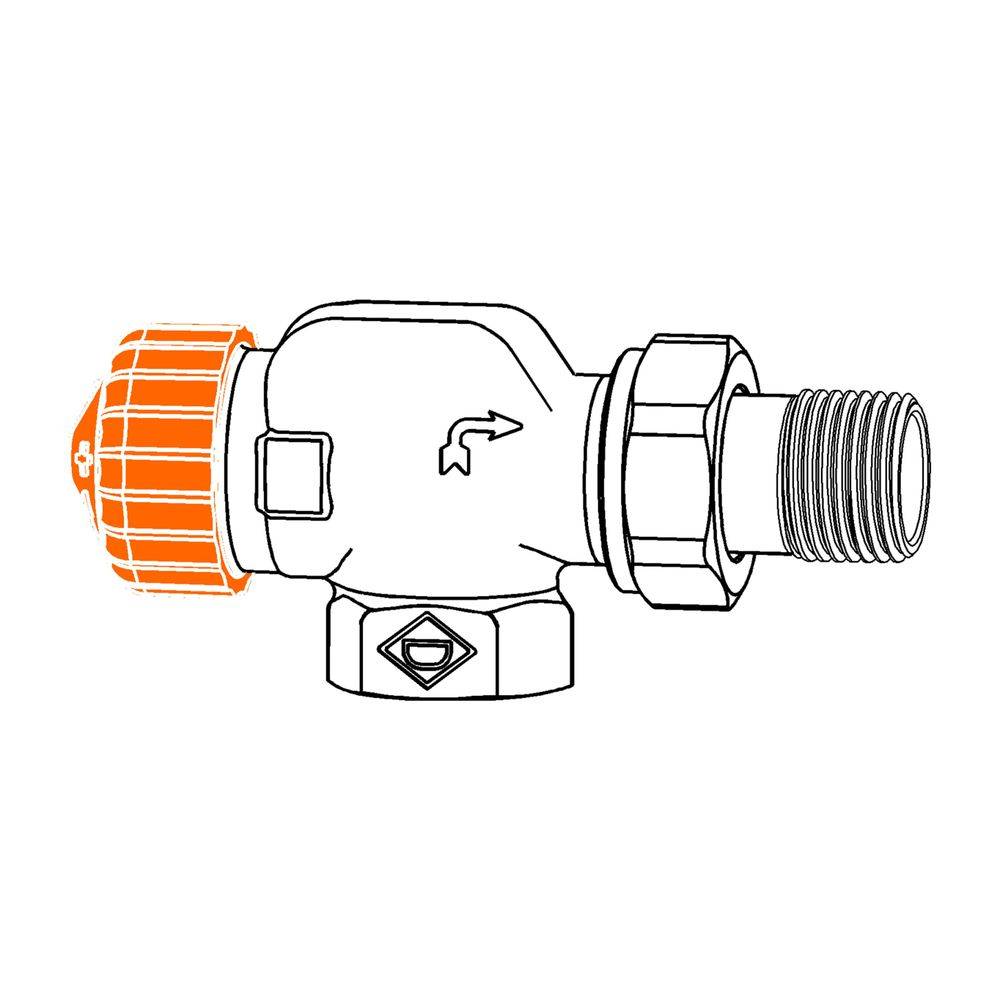

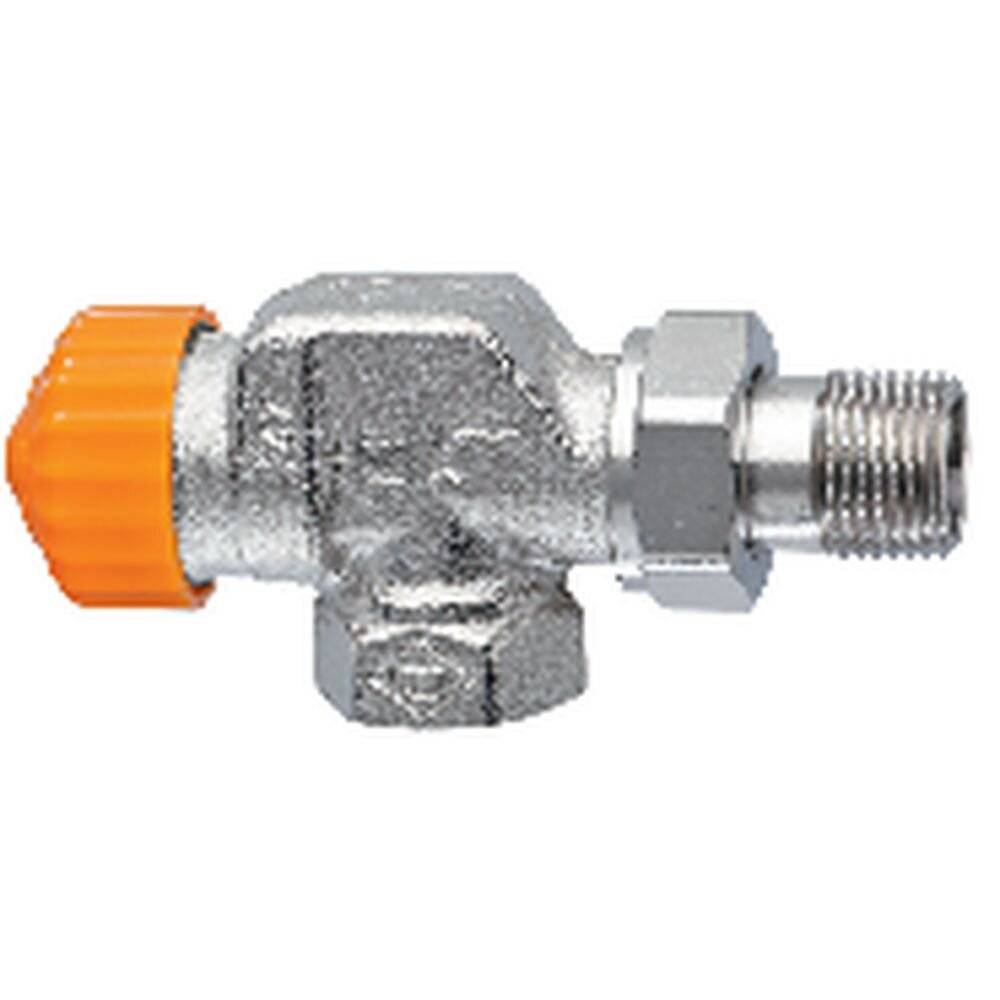

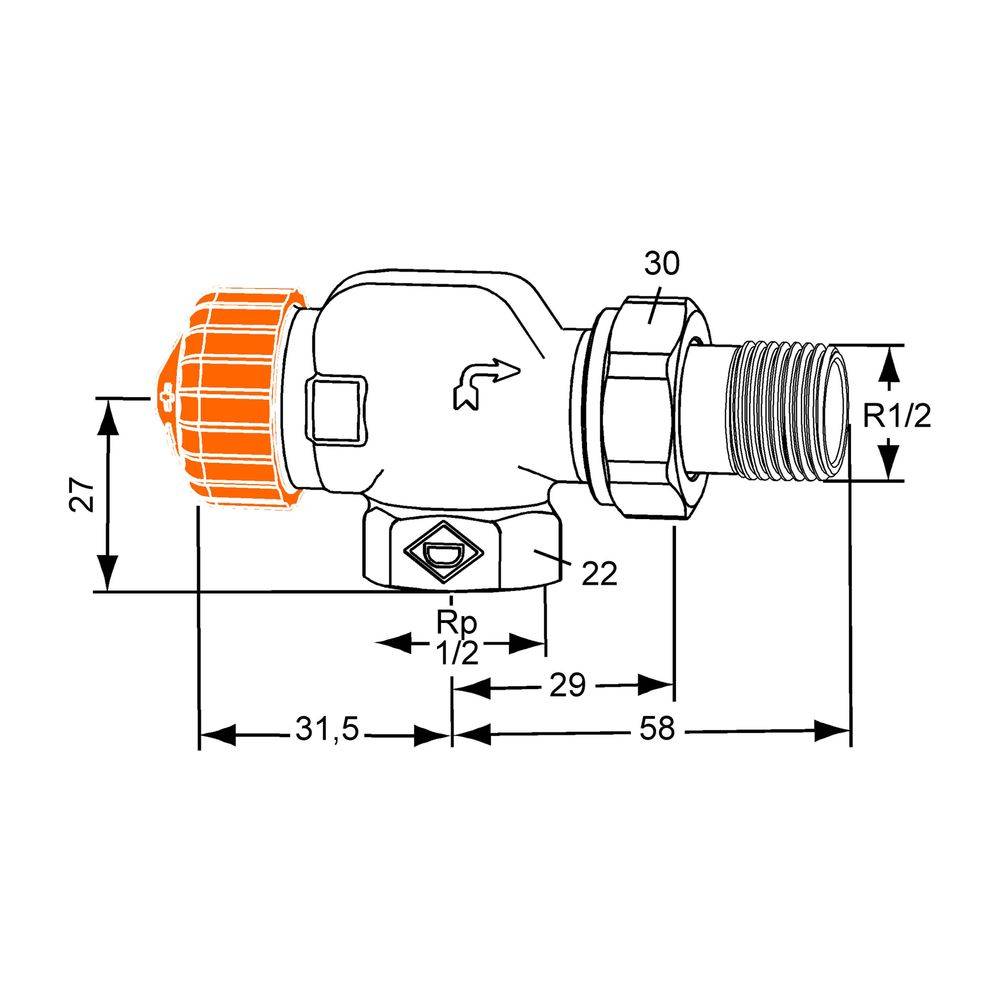

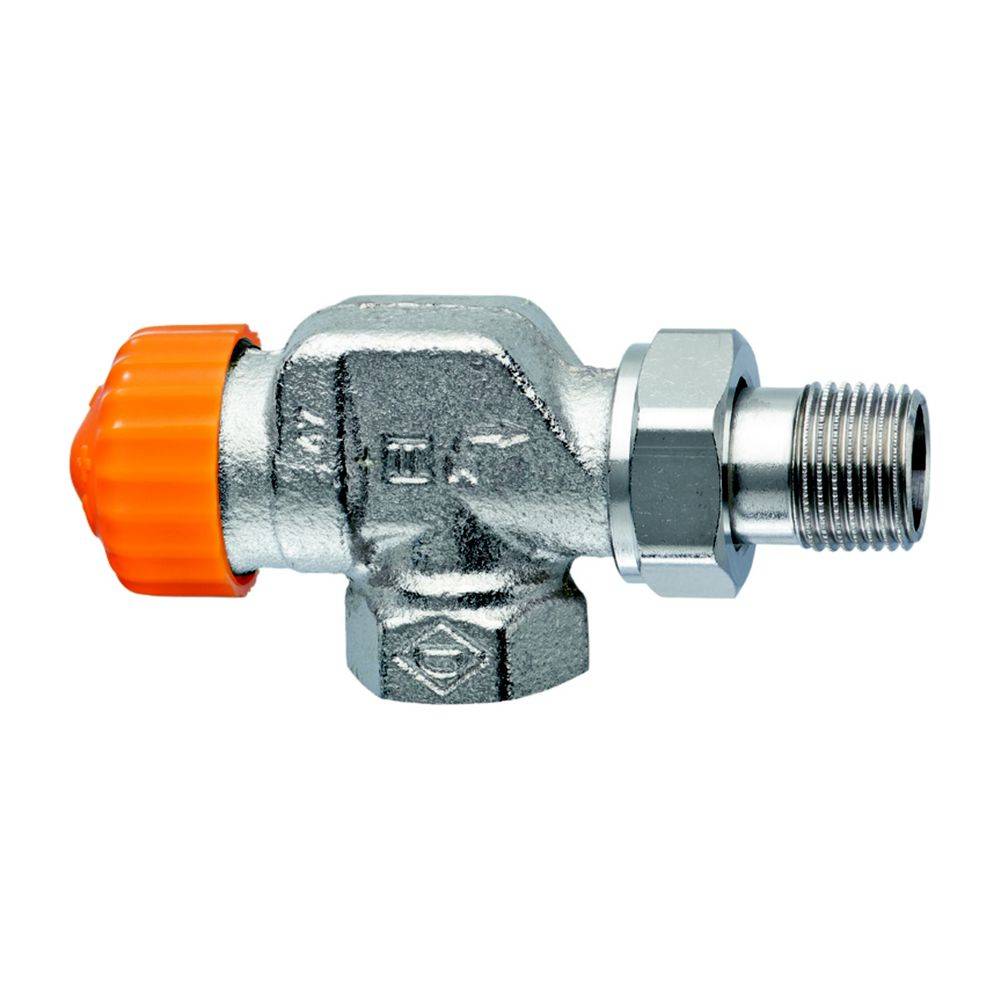

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Axialform DN 15 kaufen

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Axialform DN 15-0

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Axialform DN 15-1

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Axialform DN 15-2

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Axialform DN 15-3

1/4

Datenblatt (PDF)

Lieferung Do., 1. Okt.

41 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (44,26 € / Stück)

44,26 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

IMI Heimeier Thermostatventil-UT Eclipse Axial DN15

HEIMEIER Thermostat-Ventilunterteil mit "automatischer Durchflussregelung". Gehäuse aus korrosionsbeständigem, entzinkungsfreiem Rotguss, vernickelt. Mit Niro-Stahlspindel und doppelter O-Ring-Abdichtung. Der Durchfluss ist von 10 bis 150 l/h stufenlos einstellbar. Der eingestellte Durchfluss wird nicht überschritten. Das Ventil regelt den Durchfluss unabhängig vom Differenzdruck. Voreinstellung mit Einstellschlüssel oder Maulschlüssel SW 11. Die Einstellwerte sind stirnseitig und seitlich ablesbar. Das komplette Thermostat-Oberteil kann mit dem IMI Heimeier-Montagegerät ohne Entleeren der Anlage ausgewechselt werden. Das Eclipse Thermostat-Oberteil ist geeignet für alle Ventilgehäuse mit II+ Kennzeichnung. Anschluss Innengewinde für Gewinderohr, oder in Verbindung mit Klemmverschraubungen für Kupfer-, Präzisionsstahl- oder Verbundrohr. Max. Betriebstemperatur 120 Grd. C. Min. Betriebstemperatur -10 Grd. C. Zul. Betriebsüberdruck PB 10 bar. Min. Differenzdruck 10-100 l/h: 10 kPa Min. Differenzdruck 100-150 l/h: 15 kPa Max. Differenzdruck 60 kPA. Fabrikat: IMI Heimeier Typ: Eclipse Nennweite: DN 15 (1/2") Ausführung: Axialform Art.-Nr. 3930-02.000

Technische Daten

Hersteller-Warengruppe: Thermostat-Ventilunterteile
Hersteller-Produktgruppe: IMI Heimeier
Hersteller-Artikelnummer: 3930-02.000
Ausführung: Schlussstück/Innengewinde
Form: falscher Winkel
Oberflächenschutz: vernickelt
Werkstoff des Gehäuses: Bronze
Bedienung: thermostatisch ohne Knopf
Durchsatzkapazität (min. 10 kPa): 10 - 100
Durchsatzkapazität (min. 15 kPa): 100 - 150
Automatische Durchflussregelung: ja
Mit Staubkappe: ja
Mit Quetschset: nein
Geeignet für Einrohrsystem: nein
Geeignet für Zweirohrsystem: ja
Größe Heizkörperanschluss: 1/2 Zoll (15)
Verkürzte Baulänge: nein
Strömungsrichtung entgegengesetzt: nein
Abmessung Thermostatanschluss: M30 x 1,5
Vorab einstellbar: ja
Voreinstellung: ohne Schlagdämpfer
Thermostatische Vorbereitung: ja
Mit gebogenem Schlussstück: nein

Breite: 213.0000 mm

Höhe: 132.0000 mm

Gewicht: 0.2800

Abm.: (B x H) 213.0000 mm x 132.0000 mm

Frostschutzfunktion: Ja

Tiefe: 0 cm

Passend für: Heizgeräte

Betriebsart: thermisch

Temperatureinstellung, Oberer Wert: 120 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 851378782 IMI Heimeier Thermostat-Ventilunterteil Eclipse, Axialform DN 15

Beschreibung

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse in Axialform, DN 15, ist eine präzise Komponente für Heizungsanlagen. Es zeichnet sich durch eine automatische Durchflussregelung aus, die einen effizienten hydraulischen Abgleich ermöglicht. Das Ventilunterteil ist für den Einsatz in Zweirohrsystemen konzipiert und bietet eine stufenlose Durchflusseinstellung von 10 bis 150 Litern pro Stunde. Gefertigt aus korrosionsbeständigem Rotguss, trägt es zu einer hohen Langlebigkeit und Zuverlässigkeit im Betrieb bei.
Wie unterstützt Eclipse den hydraulischen Abgleich?Der erforderliche Durchfluss der einzelnen Heizkörper wird direkt am Thermostat-Ventilunterteil Eclipse eingestellt. Dadurch ist der hydraulische Abgleich mit einem Dreh erledigt. Der eingestellte Durchfluss wird nicht überschritten. Das Ventil regelt den Durchfluss unabhängig vom Differenzdruck. Damit sind keine komplexen Berechnungen zur Ermittlung der Einstellwerte erforderlich.
Welche Materialien und Eigenschaften zeichnen das Ventilunterteil aus?Das Gehäuse des Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung tragen zur zuverlässigen Funktion bei. Der Durchfluss ist von 10 bis 150 l/h stufenlos einstellbar. Die Einstellwerte sind sowohl stirnseitig als auch seitlich gut ablesbar.
Wie erfolgt die Installation und Wartung?Das Ventilunterteil ist mit einem Innengewinde für Gewinderohre ausgestattet und kann in Verbindung mit Klemmverschraubungen auch für Kupfer-, Präzisionsstahl- oder Verbundrohre verwendet werden. Es ist speziell für Zweirohrsysteme geeignet. Das komplette Thermostat-Oberteil kann bei Bedarf mit einem IMI Heimeier-Montagegerät ohne Entleeren der Anlage ausgewechselt werden. Das Eclipse Thermostat-Oberteil ist kompatibel mit allen Ventilgehäusen, die eine II+ Kennzeichnung aufweisen.
Technische Daten
Nennweite: DN 15 (1/2")
Ausführung: Axialform
Werkstoff Gehäuse: Rotguss, vernickelt
Durchflussbereich: 10 bis 150 l/h (stufenlos)
Max. Betriebstemperatur: 120 °C
Min. Betriebstemperatur: -10 °C
Zul. Betriebsüberdruck PB: 10 bar
Min. Differenzdruck (10-100 l/h): 10 kPa
Min. Differenzdruck (100-150 l/h): 15 kPa
Max. Differenzdruck: 60 kPa

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse bietet eine zuverlässige und effiziente Lösung für die Heizungsregelung. Mit seiner automatischen Durchflussregelung und der stufenlosen Einstellung von 10 bis 150 Litern pro Stunde ermöglicht es einen präzisen hydraulischen Abgleich und trägt zur Energieeffizienz der Anlage bei. Die robuste Bauweise aus vernickeltem Rotguss und die einfache Wartung unterstreichen die Qualität und Langlebigkeit dieses Ventilunterteils.
