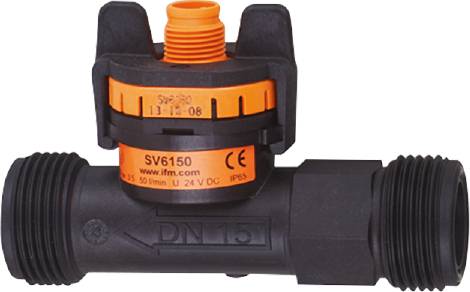

Ifm Electronic Vortex-Durchflusssensor SV6150
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Vortex-Durchflusssensor
Betriebsspannung min.
8 V/DC
Betriebsspannung max.
33 V/DC
Messbereich (max.)
4.145 m/s
Typ
SV6150
Datenblatt (PDF)
20 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
213,70 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Highlights & Details
ifm SV6150 Vortex-Durchflusssensor
- Zuverlässige Erfassung von Durchfluss und Mediumtemperatur
- Präziser linearisierter Analogausgang
- Geeignet für Wasser und wasserbasierte Medien
- Für den Einbau in Rohrleitungen
- Hohe Genauigkeit von Strömungs- und Temperaturüberwachung
Technische Daten
- Analogausgang Strom [mA]: 4...20; (Wasser: Q [l/min] = 3,125 x (I - 4 ); Wasser-Glykol: Q [l/min] = 3,125 x (I - 4 ) - Qo siehe Abbildung 2)
- Ansprechzeit - Stroemungsueberwachung [s]: 0,5
- Anzahl der analogen Ausgänge: 1
- Anzahl der Ein- und Ausgänge: Anzahl der analogen Ausgänge: 1
- Druckfestigkeit [MPa]: 1.2
- Messelement Temperatur: 1 x Pt 1000; (nach DIN EN 60751, Klasse B)
- Min. Berstdruck [MPa]: 2.5
- Umgebungstemperatur-1 [°C]: -15...85
- Anzugsdrehmoment [Nm]: 12
- Applikation: für den industriellen Einsatz
- Ausgangssignal: Analogsignal
- Bereitschaftsverzögerungszeit [s]: < 2
- Besondere Eigenschaft: Vergoldete Kontakte
- Betriebsspannung [V]: 8...33 DC
- Druckfestigkeit [bar]: 12
- Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
- Eigenerwärmung Temperaturfühler - Temperaturueberwachung: 1 K/mW
- Genauigkeit - Temperaturueberwachung [K]: ± 0,3 ± 0,005 x T
- Genauigkeit (im Messbereich) - Stroemungsueberwachung: Q < 50 % MEW: < 1 % MEW / Q > 50 % MEW: < 2 % MW; (Wasser)
- Gesamtzahl Ausgänge: 1
- Gewicht [g]: 76.500
- Kavitation: P(absolut) Austritt / P(Differenz) > 5,5 um Kavitation zu vermeiden
- Lagertemperatur [°C]: -30...85
- Max. Bürde [Ω]: < (Ub - 8 V) / 20 mA; Ub = 24 V: 800
- Medien: Wasser; Glykol-Lösungen; Kühlschmiermittel
- Mediumtemperatur [°C]: -40...100
- Messbereich [l/min]: 3,5...50
- Messbereich [m/s]: 0,29...4,145
- Messbereich - Temperaturueberwachung [°C]: -40...100
- Min. Berstdruck [bar]: 25
- Min. Isolationswiderstand [MΩ]: 100; (500 V DC)
- Montage: Anschluss an Rohrleitung durch Adapter
- MTTF: 380
- Prozessanschluss: Gewindeanschluss G 3/4 DN15
- Schutzart: IP 65
- Schutzklasse: III
- Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A; Kontakte: vergoldet
- Werkstoffe in Kontakt mit dem Medium: ETFE; PA 6T; EPDM
- Wiederholgenauigkeit - Stroemungsueberwachung: 0,2; (% vom Endwert)
- Produkt-Art
Vortex-Durchflusssensor
- Typ
SV6150
- Betriebsspannung min.
8 V/DC
- Betriebsspannung max.
33 V/DC
- Betriebsspannungsbereich
8 - 33 V/DC
- Anschluss
M12
- Min. Medien-Temperatur
-40 °C
- Max. Medien-Temperatur
100 °C
- Betriebsdruck (max.)
12 bar
- Messbereich (min.)
0.29 m/s
- Messbereich (max.)
4.145 m/s
- Messbereich
0.29 - 4.145 m/s
- Kontaktart
Analog
- Min. Umgebungstemperatur
-15 °C
- Max. Umgebungstemperatur
85 °C
- Inhalt
1 St.
- RoHS-konform
Ja
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3319277 Ifm Electronic Vortex-Durchflusssensor SV6150
Beschreibung
Ifm Electronic Vortex-Durchflusssensor SV6150
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Ifm ElectronicBezeichnung:Vortex-Durchflusssensor AnalogsignalTyp:SV6150
Ifm Electronic Vortex-Durchflusssensor SV6150: weitere Details
Vortex-Durchflusssensor
Analogsignal
Messbereich 3,5...50 l/min
Mediumtemperatur -40...100 °C
Druckfestigkeit 12 bar
G 3/4 DN15
Steckverbindung EAN: 4021179278515
Geliefert wird: Ifm Electronic Vortex-Durchflusssensor Analogsignal SV6150, Verpackungseinheit: 1 Stk., EAN: 4021179278515
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:Ifm ElectronicBezeichnung:Vortex-Durchflusssensor AnalogsignalTyp:SV6150
Ifm Electronic Vortex-Durchflusssensor SV6150: weitere Details
Vortex-Durchflusssensor
Analogsignal
Messbereich 3,5...50 l/min
Mediumtemperatur -40...100 °C
Druckfestigkeit 12 bar
G 3/4 DN15
Steckverbindung EAN: 4021179278515
Geliefert wird: Ifm Electronic Vortex-Durchflusssensor Analogsignal SV6150, Verpackungseinheit: 1 Stk., EAN: 4021179278515
Lieferumfang
- Geliefert wird: Ifm Electronic Vortex-Durchflusssensor Analogsignal SV6150, Verpackungseinheit: 1 Stk., EAN: 4021179278515
