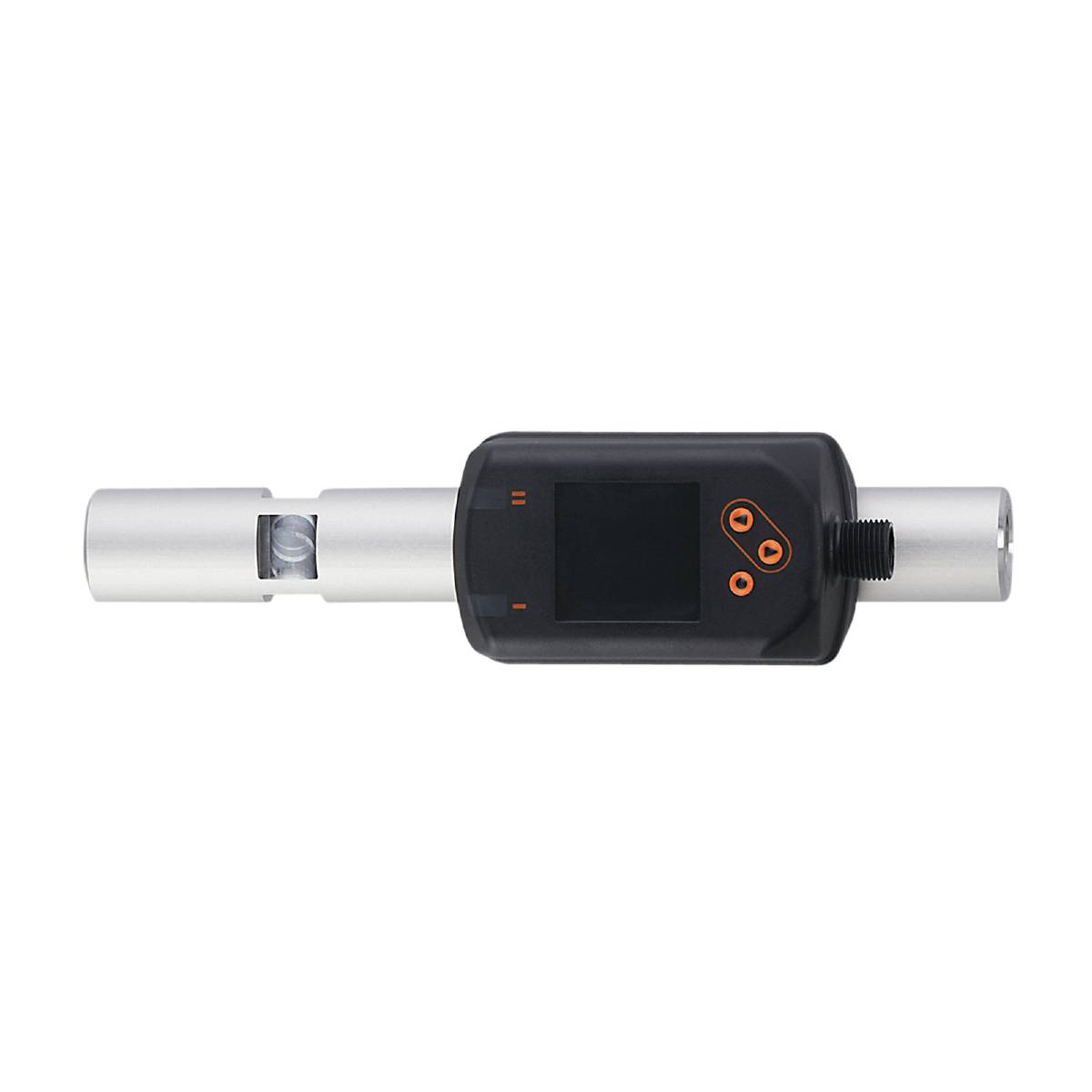

ifm Electronic SD5600 Industriegaszähler SD5600 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Industriegaszähler
Typ
SD5600
Betriebsspannung min.
18 V/DC
Betriebsspannung max.
30 V/DC
Betriebsspannungsbereich
18 - 30 V/DC
Datenblatt (PDF)
2 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
931,77 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
ifm SD5600 Industriegaszähler
- Präzise Messung von Durchfluss, Verbrauch, Druck und Mediumtemperatur
- Hohe Genauigkeit, Reproduzierbarkeit und Messdynamik
- Für die Erfassung von Argon (Ar), Kohlendioxid (CO2), Stickstoff (N2) und Druckluft
- Rot-Grün-Wechselanzeige zur eindeutigen Markierung von Gut-Bereichen
- Optimale Ausrichtung durch Drehbarkeit des Displays
- Komfortable Bedienung über Tasten oder Parametrierung über IO-Link
Unser Service für Sie
Technische Daten
- Analogausgang Strom [mA]: 4...20; (skalierbar)
- Analogendpunkt - Temperaturueberwachung [°C]: 4...60
- Analogendpunkt - Temperaturueberwachung [°F]: 39,2...140
- Analogendpunkt - Druckueberwachung [bar]: 2,2...16
- Analogendpunkt AEP [l/min]: 50...250
- Analogendpunkt AEP [m/s]: 16,6...82,9
- Analogendpunkt AEP [m³/h]: 3...15
- Analogstartpunkt - Temperaturueberwachung [°C]: -10...46
- Analogstartpunkt - Temperaturueberwachung [°F]: 14...114,8
- Analogstartpunkt - Druckueberwachung [bar]: -1...12,8
- Analogstartpunkt ASP [l/min]: 0...200
- Analogstartpunkt ASP [m/s]: 0...66,3
- Analogstartpunkt ASP [m³/h]: 0...12
- Ansprechdynamik T05 / T09 - Temperaturueberwachung [s]: T09 = 0,5
- Ansprechzeit [s]: 0,1; (dAP = 0)
- Ansprechzeit - Druckueberwachung [s]: 0,05
- Anzahl der analogen Ausgänge: 1
- Anzahl der digitalen Ausgänge: 2
- Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
- Anzeige: : Farb-Display 1,44", 128 x 128 Pixel; : 2 x LED, gelb
- Anzeigebereich - Temperaturueberwachung [°C]: -24...74
- Anzeigebereich - Temperaturueberwachung [°F]: -11,2...165,2
- Anzeigebereich - Druckueberwachung [bar]: -1...20
- Anzeigebereich [l/min]: 0...300
- Anzeigebereich [m/s]: 0...99,5
- Anzeigebereich [m³/h]: 0...18
- Anzeigebereich - Durchflussmengenueberwachung [m³]: 0...100000000
- Anzeigebereich - Durchflussmengenueberwachung [scf]: 0...353146667,2
- Druckfestigkeit [MPa]: 1.6
- Impulslänge - Durchflussmengenueberwachung [s]: 0,01...2
- IO-Link Revision: 1.1
- Min. Berstdruck [MPa]: 6.4
- SDCI-Norm: IEC 61131-9 CDV
- Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
- Umgebungstemperatur-1 [°C]: 0...60
- Wiederholgenauigkeit: ± (0,4 % MW + 0,1 % MEW)
- Applikation: für den industriellen Einsatz
- Auflösung [l/min]: 0.2
- Auflösung [m/s]: 0.1
- Auflösung [m³/h]: 0.01
- Auflösung - Druckueberwachung [bar]: 0.05
- Auflösung - Temperaturueberwachung [°C]: 0.2
- Auflösung - Temperaturueberwachung [°F]: 0.5
- Ausführung Kurzschlussschutz: getaktet
- Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
- Ausgangssignal: Schaltsignal; Analogsignal; Impulssignal; IO-Link; (konfigurierbar)
- Benötigte Masterportklasse: A
- Bereitschaftsverzögerungszeit [s]: 1
- Betriebsspannung [V]: 18...30 DC; (nach SEL/PEL)
- Dämpfung Prozesswert dAP [s]: 0...5
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 150; (je Ausgang)
- Druckfestigkeit [bar]: 16
- Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für stabile Gase der Fluidgruppe 2
- Eingänge: Zählerreset
- Elektrische Ausführung: PNP/NPN
- Genauigkeit - Temperaturueberwachung [K]: ± 0,5; (bei Medienströmung in den Grenzen des Strömungsmessbereichs)
- Genauigkeit (im Messbereich): ± (6 % MW + 0,6 % MEW); bei Mediumtemperatur 23 °C
- Gewicht [g]: 558.000
- Größter TK der Spanne - Druckueberwachung [% MEW / 10 K]: ± 0,3
- Größter TK des Nullpunkts - Druckueberwachung [% MEW / 10 K]: ± 0,1
- Impulsausgang: Verbrauchsmengen-Zähler
- Impulswertigkeit - Durchflussmengenueberwachung [m³]: 0,001...10000000
- Impulswertigkeit - Durchflussmengenueberwachung [scf]: 0,05...353146667,2
- In Schritten von - Druckueberwachung [bar]: 0.01
- In Schritten von - Durchflussmengenueberwachung [m³]: 0,0001
- In Schritten von - Durchflussmengenueberwachung [scf]: 0,005
- In Schritten von - Temperaturueberwachung [°C]: 0.1
- In Schritten von - Temperaturueberwachung [°F]: 0.1
- Kennlinienabweichung - Druckueberwachung: < ± 0,5; (BFSL = Best Fit Straight Line (Kleinstwerteinstellung))
- Kommunikationsschnittstelle: IO-Link
- Kurzschlussschutz: ja
- Lagertemperatur [°C]: -20...85
- MAWP bei Applikationen gemäß CRN [bar]: 9.5
- Max. Bürde [Ω]: 500
- max. Spannungsabfall Schaltausgang DC [V]: 2,5
- Max. zulässige relative Luftfeuchtigkeit [%]: 90
- Medien: Argon (Ar); Kohlendioxid (CO2); Stickstoff (N2); Betriebsdruckluft
- Mediumtemperatur [°C]: -10...60
- Messbereich [l/min]: 0,8...250
- Messbereich [m/s]: 0,3...82,9
- Messbereich [m³/h]: 0,05...15
- Messbereich - Druckueberwachung [bar]: -1...16
- Messbereich - Durchflussmengenueberwachung [m³]: 0...100000000
- Messbereich - Durchflussmengenueberwachung [scf]: 0...353146667,2
- Messbereich - Temperaturueberwachung [°C]: -10...60
- Messbereich - Temperaturueberwachung [°F]: 14...140
- Min. Berstdruck [bar]: 64
- Min. Prozesszykluszeit [ms]: 7.2
- MTTF: 183
- Parametriermöglichkeiten: Hysterese / Fenster; Schließer / Öffner; Strom-/Impulsausgang; Display drehbar / abschaltbar; Anzeigeeinheit; Totalisator
- Profile: Digital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000)
- Prozessanschluss: Gewindeanschluss G 1/4 DN8
- Prozessdaten analog: 8
- Prozessdaten binär: 2
- Rückschaltpunkt rP [l/min]: 0,9...248,7
- Rückschaltpunkt rP [m/s]: 0,3...82,5
- Rückschaltpunkt rP [m³/h]: 0,06...14,92
- Rückschaltpunkt rP - Druckueberwachung [bar]: -1...15,92
- Rückschaltpunkt rP - Temperaturueberwachung [°C]: -10...59,7
- Rückschaltpunkt rP - Temperaturueberwachung [°F]: 14...139,4
- Schaltpunkt SP [l/min]: 2,2...249,9
- Schaltpunkt SP [m/s]: 0,7...82,9
- Schaltpunkt SP [m³/h]: 0,13...14,99
- Schaltpunkt SP - Druckueberwachung [bar]: -0,92...16
- Schaltpunkt SP - Durchflussmengenueberwachung [m³]: 0,001...10000000
- Schaltpunkt SP - Durchflussmengenueberwachung [scf]: 0,05...353146667,2
- Schaltpunkt SP - Temperaturueberwachung [°C]: -9,7...60
- Schaltpunkt SP - Temperaturueberwachung [°F]: 14,6...140
- Schleichmengenunterdrückung LFC [l/min]: 0,3...2,7
- Schleichmengenunterdrückung LFC [m/s]: 0,1...0,9
- Schleichmengenunterdrückung LFC [m³/h]: 0,02...0,16
- Schrittweite [l/min]: 0,1
- Schrittweite [m/s]: 0,1
- Schrittweite [m³/h]: 0,01
- Schutzart: IP 65; IP 67
- Schutzklasse: III
- SIO-Mode: ja
- Steckverbindung: Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A
- Stromaufnahme [mA]: < 80
- Temperaturkoeffizient [1/K]: ± 0,07 % MW
- Überlastfest: ja
- Verpolungsschutz: ja
- Werkstoffe in Kontakt mit dem Medium: EN AW-6082 (Aluminium); 1.4305 (Edelstahl / 303); FKM; Keramik glaspassiviert; PPS GF40; Al2O3 (Keramik); Acrylat
- Wiederholgenauigkeit - Druckueberwachung: ± 0,2
- Produkt-Art
Industriegaszähler
- Typ
SD5600
- Betriebsspannung min.
18 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
18 - 30 V/DC
- Anschluss
M12
IP65/67
- Inhalt
1 St.
- RoHS-konform
Ja
- Gehäusematerial
PBT
- Gewicht
0.5580 kg
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3321916 ifm Electronic SD5600 Industriegaszähler SD5600 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3321916 ifm Electronic SD5600 Industriegaszähler SD5600 1 St.
Beschreibung
ifm SD5600 Industriegaszähler
Lieferumfang
- Geliefert wird: Ifm Electronic Industriegaszähler SD5600, Verpackungseinheit: 1 Stk., EAN: 4021179314800
