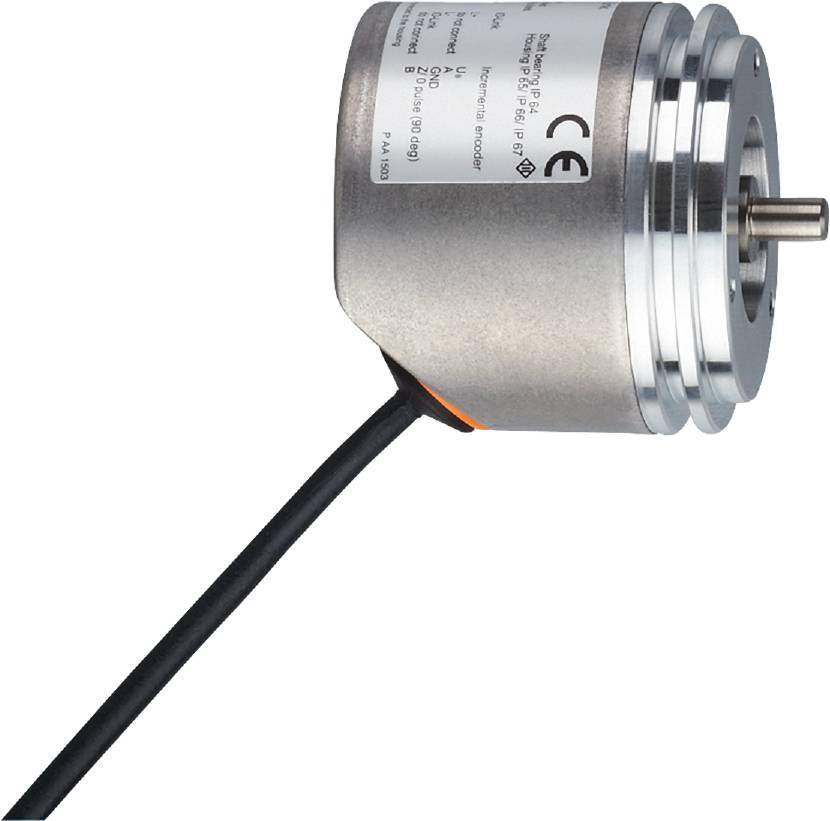

ifm Electronic Inkremental Drehgeber 1 St. RU3500 Magnetisch Synchronflansch
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Drehgeber
Ausführung
Inkremental
Betriebsspannung min.
4.75 V/DC
Betriebsspannung max.
30 V/DC
Anschluss
Kabel
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (226,05 € / Stück)
242,86 €
-7 %
226,05 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
ifm RU3500 Vollwellendrehgeber
- Definierte Impulsfolge für die zuverlässige Erfassung von Drehzahlen
- Zur präzisen Positionsbestimmung und Wegmessung
- Hohe Schock- und Vibrationsfestigkeit dank magnetischem Abtastprinzip
- Auflösung frei programmierbar von 1 ... 10.000
- Komfortable Kommunikation und Parametrierung über IO-Link
Technische Daten
- Abmessungen [mm]: Ø 58 / L = 63,5
- Abtastsystem: magnetisch
- Auflösung: 1...10000; (parametrierbar; Werkseinstellung: 1024) Striche
- Funktionsprinzip-Drehgeber: Inkremental
- Genauigkeit Drehgeber-Winkel [°]: 0.1
- IO-Link Revision: 1.1
- Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
- Umgebungstemperatur-1 [°C]: -40...80
- Befestigungsflansch: Synchroflansch
- Bereitschaftsverzögerungszeit [s]: 0,5
- Betriebsspannung [V]: 4,75...30 DC
- Bezugstemperatur Drehmoment [°C]: 20
- Elektrische Ausführung: HTL/TTL
- Gewicht [g]: 434.500
- Kabel: Kabel: 2 m, Ø 4,9 mm; radial, auch axial verwendbar; 5 x 0,14 mm²
- Kommunikationsschnittstelle: IO-Link
- Kurzschlussschutz: ja
- Lagertemperatur [°C]: -40...80
- Max. Anfangsdrehmoment [Nm]: 1
- Max. Drehzahl elektrisch [U/min]: 12000
- Max. Drehzahl mechanisch [U/min]: 12000
- Max. Wellenbelastung axial am Wellenende [N]: 40
- Max. Wellenbelastung radial am Wellenende [N]: 60
- Max. zulässige relative Luftfeuchtigkeit [%]: 95; (Betauung nicht zulässig)
- Min. Prozesszykluszeit [ms]: 2.3
- MTTF: 292
- Parametriermöglichkeiten: Auflösung; Drehrichtung; HTL; TTL
- Phasenversatz A und B [°]: 90
- Schaltfrequenz [kHz]: 1000
- Schutzart: IP 65; IP 66; (Gehäuseseitig: IP 67; Wellenseitig: IP 64)
- Schutzklasse: III
- SIO-Mode: ja
- Stromaufnahme [mA]: < 150
- Verpolungsschutz: ja
- Wellenausführung: Vollwelle
- Wellendurchmesser [mm]: 6
- Wellenwerkstoff: rostfreier Stahl
- Produkt-Art
Drehgeber
- Typ
RU3500
- Ausführung
Inkremental
- Technologie
Magnetisch
- Betriebsspannung min.
4.75 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
4.75 - 30 V/DC
- Schnittstellen
IO-Link
- Anschluss
Kabel
- Kabellänge
2 m
- Ausrichtung (Anschluss)
Radial
- Max. Pulse pro Umdrehung
10000
- Flansch-Art (Ausführung)
Synchronflansch
- Wellen-Art
Vollwelle
- Wellen-Ø
6 mm
- Material (Flansch)
Aluminium
- Material (Welle)
rostfreier Stahl
- Gehäusematerial
Edelstahl
- Genauigkeit
0.1°
- Min. Temperatur
-40 °C
- Max. Temperatur
80 °C
IP65
IP66
- Länge
63.5 mm
- Durchmesser
58 mm
- Abm.
(Ø x L) 58 mm x 63.5 mm
- RoHS-konform
Ja
- Inhalt
1 St.
- Wellen-Tiefe
63.5 mm
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3320358 ifm Electronic Inkremental Drehgeber 1 St. RU3500 Magnetisch Synchronflansch
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3320358 ifm Electronic Inkremental Drehgeber 1 St. RU3500 Magnetisch Synchronflansch
Beschreibung
ifm RU3500 Vollwellendrehgeber
Lieferumfang
- Geliefert wird: Ifm Electronic Vollwellendrehgeber RU3500, Verpackungseinheit: 1 Stk., EAN: 4021179286121
